Servicearbeiten
LP-Transportsystem 4.4.18 Übersicht über die elektrischen Komponenten
140 Serviceanleitung SIPLACE D4/D4i

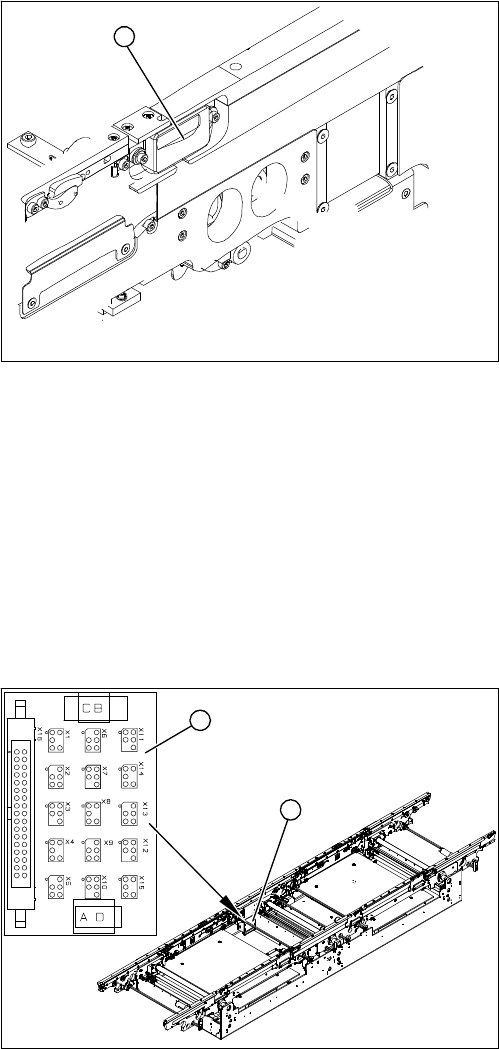

Aus-/ Einbau –Empfängermodul
4.4.18
4.4.18 Übersicht über die elektrischen Komponenten
Übersicht über die elektrischen Komponenten
4.4.18.1
4.4.18.1 Umsetzplatine Transportwange [00359424-xx]
Umsetzplatine Transportwange [00359424-xx]
Übersicht
► Lösen Sie die 2 Befestigungsschrauben am
Empfängermodul (1).
► Fädeln Sie das Anschlusskabel bis zur entsprechen
-
den Umsetzplatine Transportwange aus.
► Ziehen Sie den Anschluss-Stecker von der Umsetz
-
platine Transportwange ab.
► Stellen Sie die elektrische Verbindung an der Um
-
setzplatine Transportwange wieder her, und fädeln
Sie das Anschlusskabel wieder entsprechend ein.
► Befestigen Sie das neue Empfängermodul an der
ursprünglichen Position.
► Schalten Sie den Automaten ein.
► Fahren Sie den Transport in die maximale Breite.
► Stellen Sie mittels Drehung der
2 Befestigungsschrauben den Empfänger mittig zur
Sendediode ein. Dabei muss der Laserstrahl der
Sendediode in voller Höhe im Empfänger auftreffen.
Sehen Sie dazu auch die Einstellanleitung.
1
Legende
1. Umsetzplatine Transportwange
2. Abdeckung
Die Umsetzplatinen Transportwangen (1) befinden sich
an den jeweiligen Transportwangen, unter einer
Abdeckung (2).
Die detaillierten Anschlussbelegungen finden Sie in der
aktuellen Wirkschaltplanmappe.
1
2
Servicearbeiten
4.4.18 Übersicht über die elektrischen Komponenten LP-Transportsystem
Serviceanleitung SIPLACE D4/D4i 141
4.4.18.2
4.4.18.2 Umsetzplatine Transport [00359425-xx]
Umsetzplatine Transport [00359425-xx]
Übersicht
4.4.18.3
4.4.18.3 Umsetzplatine Hubtisch [00362766-xx]
Umsetzplatine Hubtisch [00362766-xx]
Übersicht
4.4.18.4
4.4.18.4 Transportsteuerung TSP 301 [00370397-xx]
Transportsteuerung TSP 301 [00370397-xx]
Übersicht

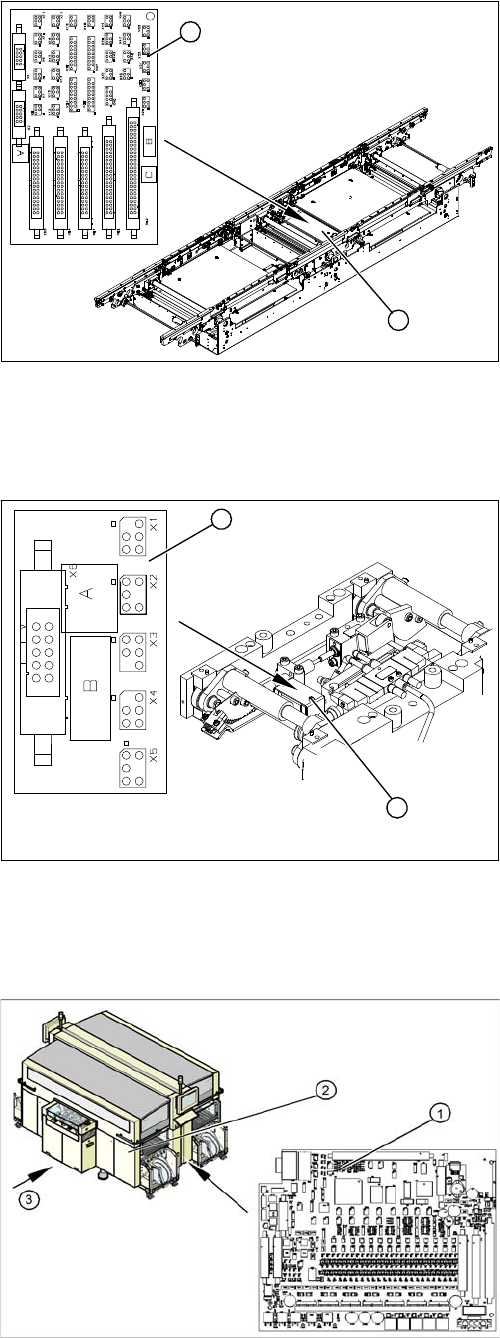

Legende
1. Umsetzplatine Transport
2. Abdeckung
Die Umsetzplatine Transport (1) befindet sich im Bereich
des Zwischenbandes, unter der Abdeckung (2).
Die detaillierten Anschlussbelegungen finden Sie in der
aktuellen Wirkschaltplanmappe.
1
2
Legende
1. Umsetzplatine Hubtisch
2. Abdeckung
Die Umsetzplatine Hubtisch (1) befindet sich auf der Hub
-
tischeinheit, unter der Abdeckung (2).
Die detaillierten Anschlussbelegungen finden Sie in der
aktuellen Wirkschaltplanmappe.
1
2
Legende
1. Transportsteuerung TSP 301
2. Zugang zur Transportsteuerung
3. Transportrichtung
Die Transportsteuerung TSP 301 (1) ist im Sektorvertei
-
ler 1 (2) untergebracht. Die Steuerung ist durch eine ab
-
schraubbare Abdeckung gesichert.
Die detaillierten Anschlussbelegungen finden Sie in der
aktuellen Wirkschaltplanmappe.
Servicearbeiten
C&P12-Bestückkopf 4.5.1 Kopf tauschen (D4)
142 Serviceanleitung SIPLACE D4/D4i
4.4.18.5
4.4.18.5 Erweiterungskarte-Doppeltransport TSP 301E [00370398-xx]
Erweiterungskarte-Doppeltransport TSP 301E [00370398-xx]
Übersicht
4.5
4.5 C&P12-Bestückkopf
C&P12-Bestückkopf
4.5.1
4.5.1 Kopf tauschen (D4)
Kopf tauschen (D4)
Übersicht

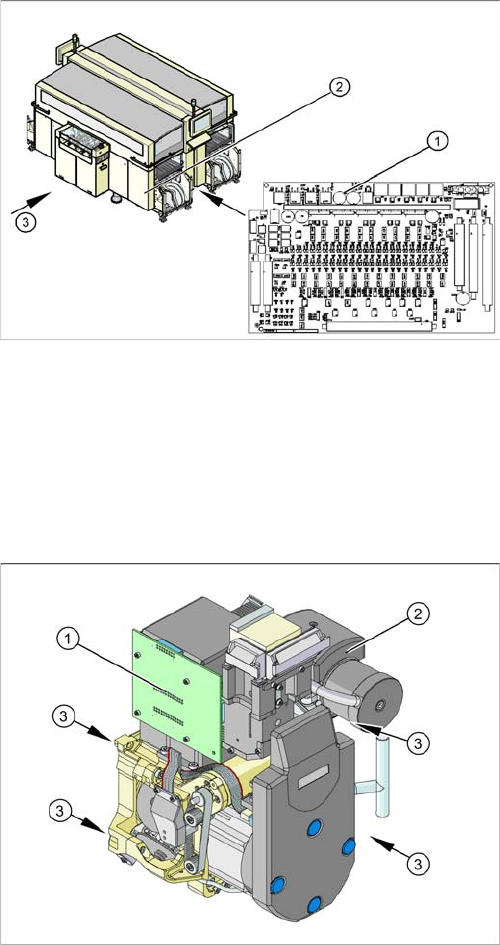

Legende
1. Transportsteuerung TSP 301E
2. Zugang zur Transportsteuerung
3. Transportrichtung
Die Erweiterungskarte bei Doppeltransport TSP 301E (1)
ist im Sektorverteiler 1 (2) untergebracht. Die Steuerung
ist durch eine abschraubbare Abdeckung gesichert.
Die detaillierten Anschlussbelegungen finden Sie in der
aktuellen Wirkschaltplanmappe.
1. Beleuchtungssteuerung
2. Vakuumerzeuger
3. 4 x Befestigungsschrauben
Artikelnummer
▪ DLM3-Kopf mit 12 Segmenten [03041228-xx]
(C&P12-Kopf)
