Servicearbeiten C&P12-Bestückkopf 4.5.2 Kopf-Vorderteil Aus-/Einbau 144 Serviceanle itung SIPLACE D4/D4i 4.5.2 4 . 5 . 2 K o p f - V o r d e r t e il A u s - / E in b a u Kopf-Vorderteil Aus-/Einbau Teile, Hilfsmitte…
Servicearbeiten
4.5.1 Kopf tauschen (D4) C&P12-Bestückkopf
Serviceanleitung SIPLACE D4/D4i 143
Ausbau
Einbau
Sehen Sie dazu auch...
6.3.1 DLM-Kopf und -Kameras kalibrieren [ ➙ 208]

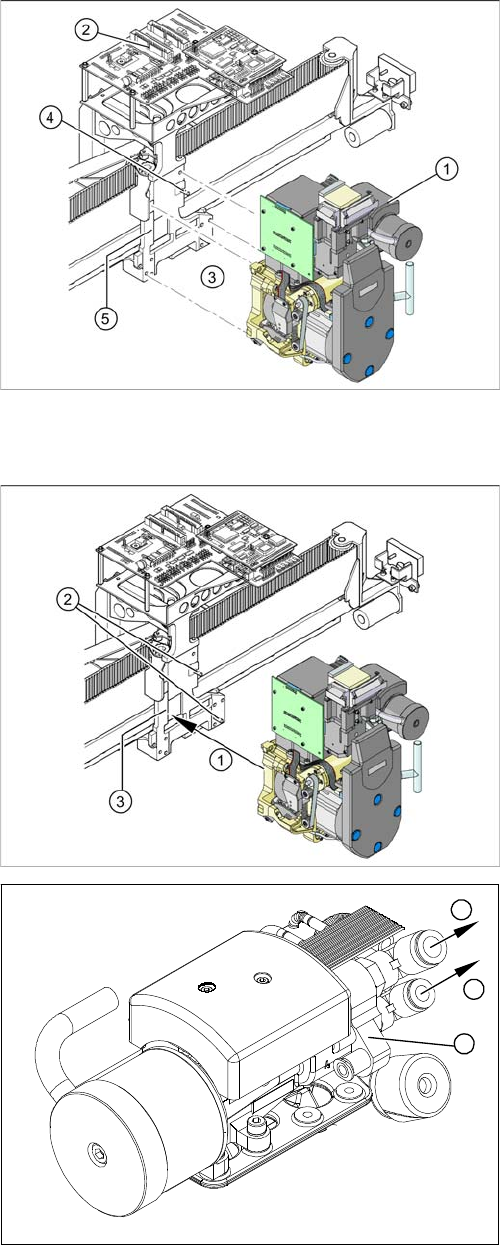

► Lösen Sie die Druckluftschläuche von der Pneuma
-
tikkupplung des Pneumatikverteilers (1).
► Lösen Sie am Kopf die Steckverbindungen zum
Kopfplatine (2).
► Lösen Sie die 4 Befestigungsschrauben (3) des
Kopfes.
► Ziehen Sie den Kopf vorsichtig von den
Zylinderstiften (4) an der Kopfhalterung (5) ab und
entfernen Sie den Kopf aus dem Automaten.
► Bewegen Sie den Kopf vorsichtig auf die
Kopfplatte (3) zu.
► Achten Sie darauf, dass die Zylinderstifte (2) auf der
Kopfhalterung in die Bohrungen des Kopf-Rückteils
gleiten.
► Drücken Sie den Kopf vorsichtig in Richtung Kopf
-
platte, bis er plan aufliegt.
► Befestigen Sie den Kopf mit den vier
Befestigungsschrauben (1).
► Stecken Sie die Druckluftschläuche (1) an die Pneu
-
matikkupplung am Pneumatikverteiler (2) an.
► Stellen Sie die elektrischen Verbindungen wieder
her.
► Kalibrieren Sie den Kopf mit dem Testprogramm SI
-
TEST.
1
1
2
Servicearbeiten
C&P12-Bestückkopf 4.5.2 Kopf-Vorderteil Aus-/Einbau
144 Serviceanleitung SIPLACE D4/D4i
4.5.2
4.5.2 Kopf-Vorderteil Aus-/Einbau
Kopf-Vorderteil Aus-/Einbau
Teile, Hilfsmittel und Werkzeug
▪ Inbusschlüsselsatz.
▪ Torx-Winkelschraubendreher TX8 [03080081-xx]
▪ Kalibrierteil Version 3 [03010565-xx]
▪ Ggf. Montageanleitung "Bauelemente-Sensor" [00193356-xx]
Übersicht
1. Vorderteil
2. Rückteil
3. Zwischenverteiler (unter der Abdeckung)
4. Befestigungsschrauben (4x) des Kopfvorderteils
1. Vorderteil
2. Rückteil
3. Befestigungsschrauben (4x) des Kopfvorderteils
4. Pneumatikschlauch für die Blasluft
Servicearbeiten
4.5.2 Kopf-Vorderteil Aus-/Einbau C&P12-Bestückkopf
Serviceanleitung SIPLACE D4/D4i 145
Vorbereitung
► Bauen Sie den Kopf aus der Maschine aus. Für den Aus- und Einbau des Bestückkopfes lesen Sie
die Serviceanleitung Ihrer Maschine.
Ausbau
► Schalten Sie den Automaten aus und sichern Sie ihn gegen Wiedereinschalten.
► Bauen Sie den Kopf aus der Maschine aus.
► Falls Sie den Kopf nicht vom Portal demontiert haben: Ziehen Sie die Stecker der Verbindungskabel
von den Platinen am Portal ab.
► Entfernen Sie den Pneumatikschlauch für die Blasluft.
► Nur DLM3: Lösen Sie ggf. die Befestigungsschrauben der C&P12-BE-Sensor-Option. Beachten Sie
dazu die Montageanleitung "Bauelemente-Sensor" [DE+EN: 00193356
-
xx].
► Lösen Sie die vier Befestigungsschrauben des Kopfvorderteils.
► Ziehen Sie das Kopf-Vorderteil von den Zylinderstiften des Rückteils ab und legen Sie es auf eine
weiche, saubere und ESD-sichere Unterlage.
1. Stern
2. Vorderteil
3. Rückteil
4. Vakuumverteilerstück
HINWEIS
Kopf-Vorderteil und -Rückteil nicht mischen
Das Kopf-Vorderteil und -Rückteil gehören zusammen.
► Achten Sie darauf, dass Kopf-Vorderteil und -Rückteil immer die gleiche Seriennummer ha
-
ben. Diese Teile dürfen nicht mit Teilen von Köpfen mit anderen Seriennummern gemischt
werden.
VORSICHT
Kopf festhalten und korrekte Sternposition beachten!
► Halten Sie beim Lösen der letzten Schraube den Kopf fest, damit dieser nicht versehentlich
vom Rückteil fällt.
► Achten Sie beim Entfernen des Kopf-Vorderteils darauf, dass der Stern um etwa 30° bzw.
15° aus der senkrechten Pinolenposition gedreht ist. Ansonsten bleiben die Ventilstößel an
den Ventilstellantrieben hängen.
