Servicearbeiten 4.5.2 Kopf-Vorderteil Aus-/Einbau C&P12-Bestückkopf Serviceanleitung SIPLACE D4/D4i 145 Vorbereitung ► Bauen Sie den Kopf aus der Masch ine aus. Für den Aus- und Einba u des Bestückkopfes lese n Sie d…
Servicearbeiten
C&P12-Bestückkopf 4.5.2 Kopf-Vorderteil Aus-/Einbau
144 Serviceanleitung SIPLACE D4/D4i
4.5.2
4.5.2 Kopf-Vorderteil Aus-/Einbau
Kopf-Vorderteil Aus-/Einbau
Teile, Hilfsmittel und Werkzeug
▪ Inbusschlüsselsatz.
▪ Torx-Winkelschraubendreher TX8 [03080081-xx]
▪ Kalibrierteil Version 3 [03010565-xx]
▪ Ggf. Montageanleitung "Bauelemente-Sensor" [00193356-xx]
Übersicht

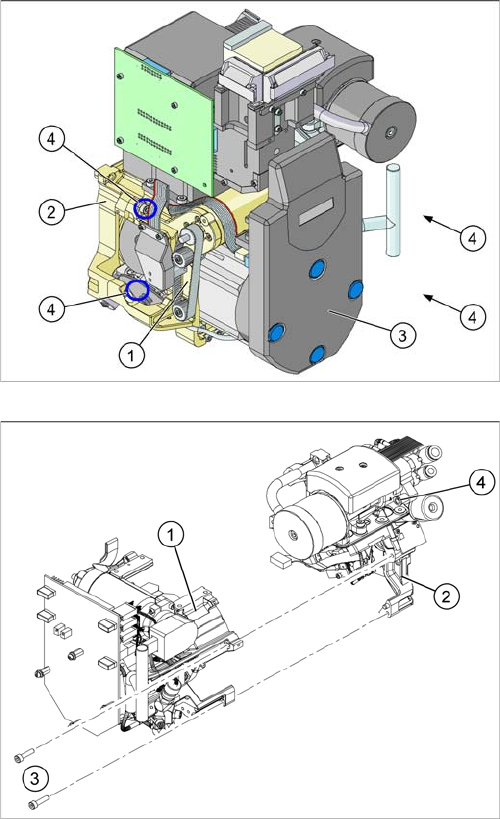

1. Vorderteil
2. Rückteil
3. Zwischenverteiler (unter der Abdeckung)
4. Befestigungsschrauben (4x) des Kopfvorderteils
1. Vorderteil
2. Rückteil
3. Befestigungsschrauben (4x) des Kopfvorderteils
4. Pneumatikschlauch für die Blasluft
Servicearbeiten
4.5.2 Kopf-Vorderteil Aus-/Einbau C&P12-Bestückkopf
Serviceanleitung SIPLACE D4/D4i 145
Vorbereitung
► Bauen Sie den Kopf aus der Maschine aus. Für den Aus- und Einbau des Bestückkopfes lesen Sie
die Serviceanleitung Ihrer Maschine.
Ausbau
► Schalten Sie den Automaten aus und sichern Sie ihn gegen Wiedereinschalten.
► Bauen Sie den Kopf aus der Maschine aus.
► Falls Sie den Kopf nicht vom Portal demontiert haben: Ziehen Sie die Stecker der Verbindungskabel
von den Platinen am Portal ab.
► Entfernen Sie den Pneumatikschlauch für die Blasluft.
► Nur DLM3: Lösen Sie ggf. die Befestigungsschrauben der C&P12-BE-Sensor-Option. Beachten Sie
dazu die Montageanleitung "Bauelemente-Sensor" [DE+EN: 00193356
-
xx].
► Lösen Sie die vier Befestigungsschrauben des Kopfvorderteils.
► Ziehen Sie das Kopf-Vorderteil von den Zylinderstiften des Rückteils ab und legen Sie es auf eine
weiche, saubere und ESD-sichere Unterlage.

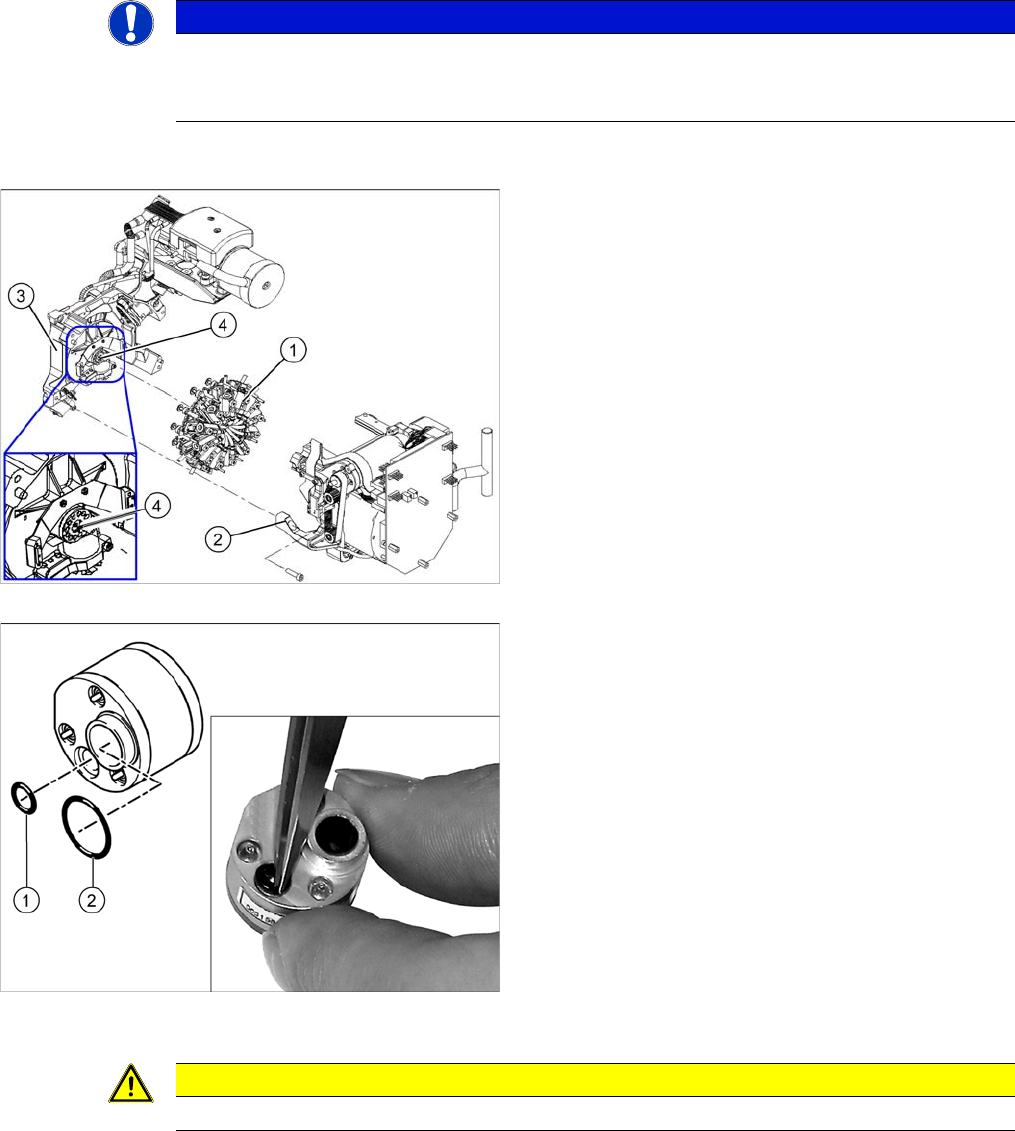

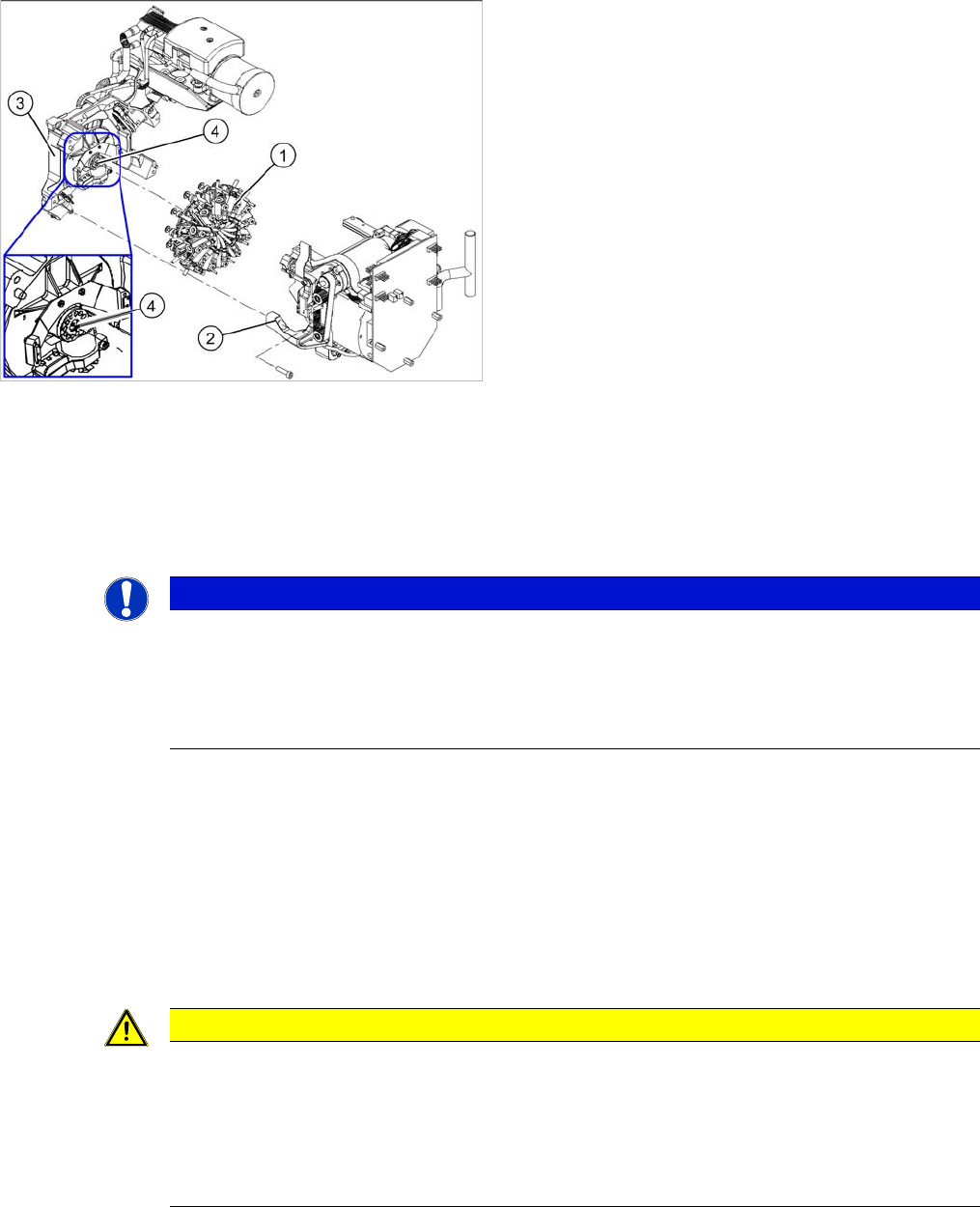

1. Stern
2. Vorderteil
3. Rückteil
4. Vakuumverteilerstück
HINWEIS
Kopf-Vorderteil und -Rückteil nicht mischen
Das Kopf-Vorderteil und -Rückteil gehören zusammen.
► Achten Sie darauf, dass Kopf-Vorderteil und -Rückteil immer die gleiche Seriennummer ha
-
ben. Diese Teile dürfen nicht mit Teilen von Köpfen mit anderen Seriennummern gemischt
werden.
VORSICHT
Kopf festhalten und korrekte Sternposition beachten!
► Halten Sie beim Lösen der letzten Schraube den Kopf fest, damit dieser nicht versehentlich
vom Rückteil fällt.
► Achten Sie beim Entfernen des Kopf-Vorderteils darauf, dass der Stern um etwa 30° bzw.
15° aus der senkrechten Pinolenposition gedreht ist. Ansonsten bleiben die Ventilstößel an
den Ventilstellantrieben hängen.
Servicearbeiten
C&P12-Bestückkopf 4.5.2 Kopf-Vorderteil Aus-/Einbau
146 Serviceanleitung SIPLACE D4/D4i
► Lose am Rückteil befindet sich jetzt noch das Vakuumverteilerstück. Entnehmen Sie dieses
Vakuumverteilerstück.
Einbau
► Setzen Sie das Verteilerstück in das Rückteil ein.
► Achten Sie darauf dass alle Anschlagflächen und Verstiftungen sauber sind.
► Setzen Sie das Vorderteil am Rückteil so an, dass die Zylinderstifte an den Bohrungen des Vorder
-
teils anstehen.
► Drücken Sie das Vorderteil vorsichtig gegen das Rückteil, bis dieses plan am Rückteil anliegt.
► Befestigen Sie die vier Befestigungsschrauben.
► Stellen Sie die elektrischen und pneumatischen Steckverbindungen wieder her.
HINWEIS
Vakuumverteilerstück
Normalerweise ist das Vakuumverteilerstück zwischen Vorder- und Rückteil geklemmt und
überträgt das Vakuum für den Haltekreis.
1. Stern
2. Vorderteil
3. Rückteil
4. Vakuumverteilerstück
► Fetten Sie die O-Ringe des Vakuumverteilers mit
Unisilkon.
► Schieben Sie den kleinen O
-
Ring (1) auf das
Röhrchen auf.
► Setzen Sie den großen O
-
Ring (2) auf das
Vakuumverteilerstück.
► Kontrollieren Sie den korrekten Sitz der O
-
Ringe.
VORSICHT
Sternposition 15°!
