Servicearbeiten
4.5.25 Vakuumschläuche am Kopf tauschen C&P12-Bestückkopf
Serviceanleitung SIPLACE D4/D4i 189
Ausbau
► Ziehen Sie die Schläuche am Vakuumerzeuger und an der Vakuummessplatine ab.
Einbau
► Montieren Sie an der oberen Messschlauchdurchführung die zusätzliche Schlauchführung
(M3
-
Schraube).

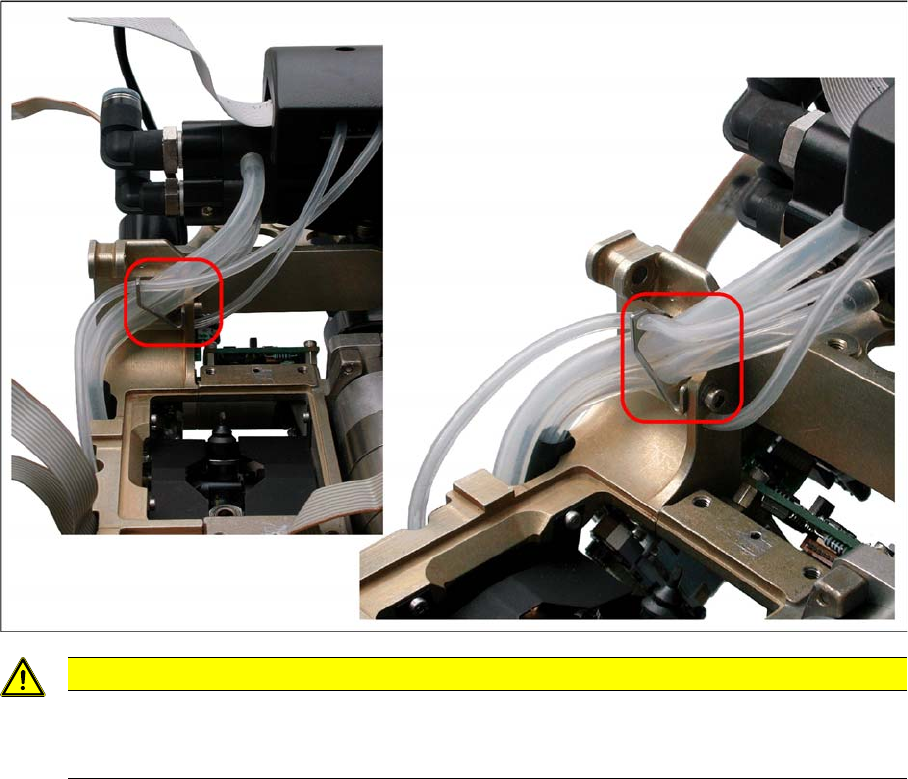

► Montieren Sie die neuen Schläuche wie auf den Bildern dargestellt.
► Der weitere Einbau erfolgt in umgekehrter Reihenfolge.
VORSICHT
Anschlussstellen und Verlauf der Schläuche markieren
Markieren Sie sich die Anschlussstellen und den Verlauf der einzelnen Schläuche, so dass Sie
diese wieder korrekt einbauen können.
Servicearbeiten
Pneumatikeinheit 4.6.1 Sicherheitshinweise beim Teiletausch
190 Serviceanleitung SIPLACE D4/D4i
4.6
4.6 Pneumatikeinheit
Pneumatikeinheit
4.6.1
4.6.1 Sicherheitshinweise beim Teiletausch
Sicherheitshinweise beim Teiletausch
4.6.2
4.6.2 Vorbereiten des Teiletausches
Vorbereiten des Teiletausches
► Beenden Sie alle Bestückoperationen am Automaten.
► Fahren Sie das Windows Betriebssystem ordnungsgemäß herunter, sonst kann es zu Problemen
beim Neustart oder zu Datenverlust kommen.
► Schalten Sie den Automaten am Hauptschalter aus.
► Trennen Sie den Automaten vom Stromversorgungsnetz.
► Sichern Sie den Automaten gegen Wiedereinschalten und kennzeichnen Sie, dass Servicearbeiten
durchgeführt werden.
WARNUNG
Lösen Sie niemals Druckluftleitungen, die unter Druck stehen. Es besteht Verletzungsgefahr!
GEFAHR
Der Automat wird mit 3 x 400 V~ (bzw. 3 x 204 V~ / 3 x 230 V~ / 3 x 380 V~ / 3 x 415 V~) ± 5
%, 50/60 Hz Netzspannung versorgt.
Teile dieser Anlage führen daher lebensgefährliche Spannungen - auch bei ausgeschaltetem
Hauptschalter.
Unsachgemäßer Umgang mit dem Automaten kann deshalb zu Tod oder schwerer
Körperverletzung sowie erheblichem Sachschaden führen.
Ausschließlich qualifiziertes Personal darf Messungen und Instandsetzungsarbeiten
durchführen.
Beachten Sie die Sicherheitshinweise in dieser Anleitung.
Beachten Sie die geltenden Unfallverhütungs- und DIN-Vorschriften (insbesondere DIN EN 60
204, Teil 1) bzw. die Vorschriften Ihres Landes.
Schalten Sie vor Beginn der Instandsetzungsarbeiten den Hauptschalter aus und trennen Sie
den Automaten vom Stromversorgungsnetz.
Sichern Sie die Anlage gegen Wiedereinschalten. Bei Nichtbeachtung kann die Berührung
spannungsführender Teile zu Tod oder schwerer Körperverletzung führen.
Messmittel und Werkzeuge
SIPLACE Axis Tester (SAT) [03002801-01]
Serviceanleitung SIPLACE D4/D4i 191
5
5 Messmittel und Werkzeuge
Messmittel und Werkzeuge
5.1
5.1 SIPLACE Axis Tester (SAT) [03002801-01]
SIPLACE Axis Tester (SAT) [03002801-01]

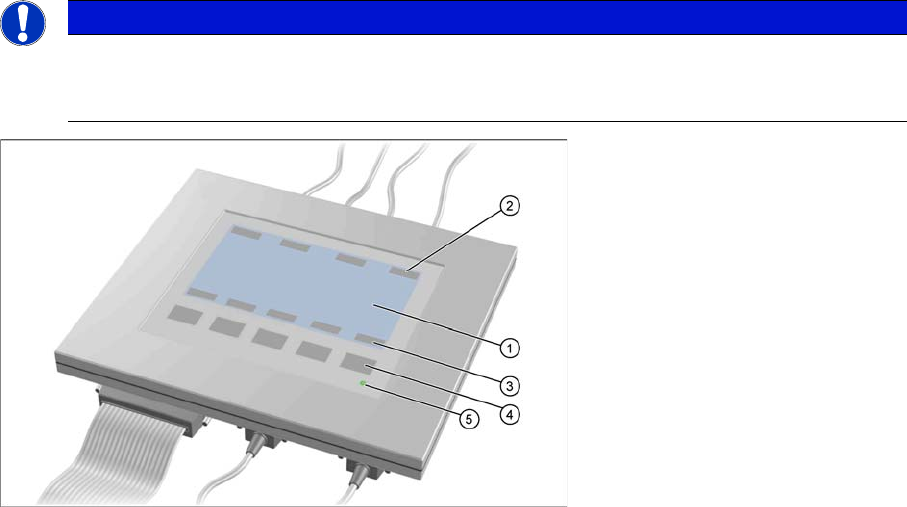

Achsprüfgerät - Draufsicht
1. LCD-Display mit 240 x 128 Pixel, Schwarzweiß-Darstellung, mit Hintergrundbeleuchtung
Auf dem LCD-Display werden die Menüs angezeigt und die aufgenommenen Trigger-, Spur- und Po
-
sitionssignale grafisch dargestellt. Alle relevanten Parameter wie
–Zeitbasis,
– Zeitmesswerte,
– Signalpegel und
– Cursorpositionen mit den zugehörigen Zeitdifferenzwerten
werden als alpha-numerische Angaben in die grafische Darstellung der Messkurven eingeblendet.
2. Dynamische Funktionsanzeige der BNC-Buchsenbelegung auf dem LCD-Display
3. Dynamische Funktionsanzeige der Belegung der Membrantasten auf dem LCD-Display
4. Fünf Membrantasten für die Menüsteuerung
5. Grüne LED zur Betriebsanzeige
HINWEIS
A363, A364
Das Achsprüfgerät ist für Maschinen mit A363 vorgesehen. Bei Maschinen mit A364 ist die
Funktion eingeschränkt.
