Messmittel und Werkzeuge Druckluftprüfgerät [00311487-01] 5.1.1 Lieferumfang 196 Serviceanle itung SIPLACE D4/D4i 5.7 5 . 7 D r u c k lu f t p r ü f g e r ä t [ 0 0 3 1 1 4 8 7 - 0 1 ] Druckluftprüfgerät [00311487-01] 5.…
Messmittel und Werkzeuge
5.1.1 Lieferumfang Spursignal-Tester [00343785-01]
Serviceanleitung SIPLACE D4/D4i 195
5.4

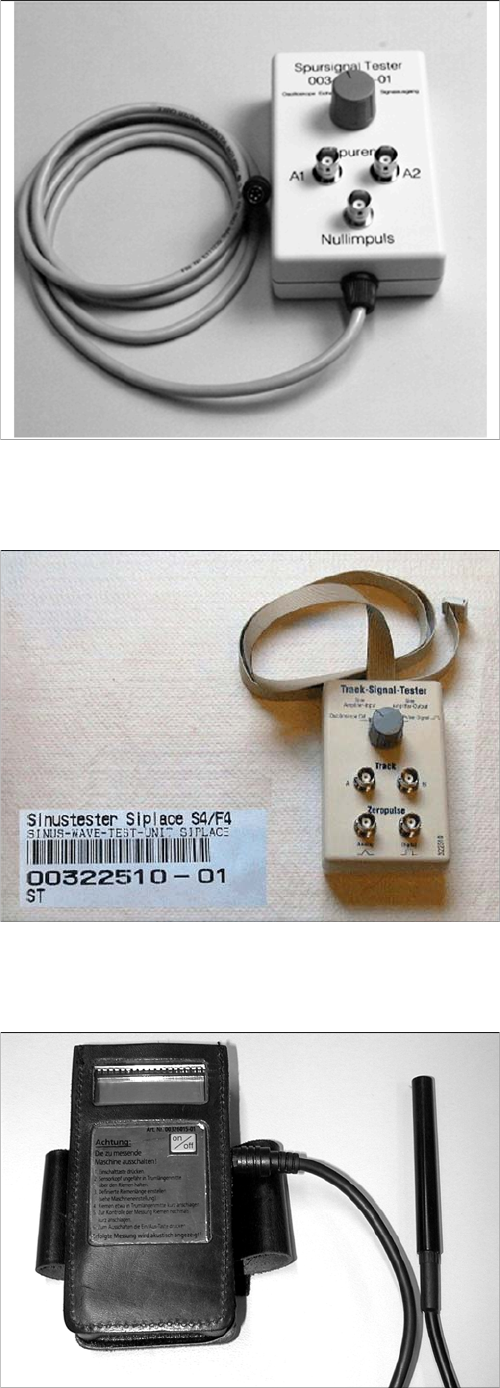

5.4 Spursignal-Tester [00343785-01]
Spursignal-Tester [00343785-01]
5.5
5.5 Spursignal-Tester [00322510-01]
Spursignal-Tester [00322510-01]
5.6
5.6 Riemenspannungsmessgerät [00326015-xx]
Riemenspannungsmessgerät [00326015-xx]
Einsatz:
Der Spursignal-Tester wird zum Prüfen der Spursignale
der inkrementalen Messsysteme Portalachsen verwen
-
det (ab SIPLACE HS50).
Einsatz:
Der Spursignal-Tester wird zum Prüfen der Spursignale
der inkrementalen Messsysteme verwendet – insbeson
-
dere für die Kopfachsen. Auch für die Spursignale der
Portalachsen an älteren SIPLACE-Automaten (S20, F4)
verwendet.
Einsatz:
Das Riemenspannungsmessgerät wird zur Messung der
Riemenspannungen (Zahnriemen) an der Maschine ver
-
wendet.
Messmittel und Werkzeuge
Druckluftprüfgerät [00311487-01] 5.1.1 Lieferumfang
196 Serviceanleitung SIPLACE D4/D4i
5.7

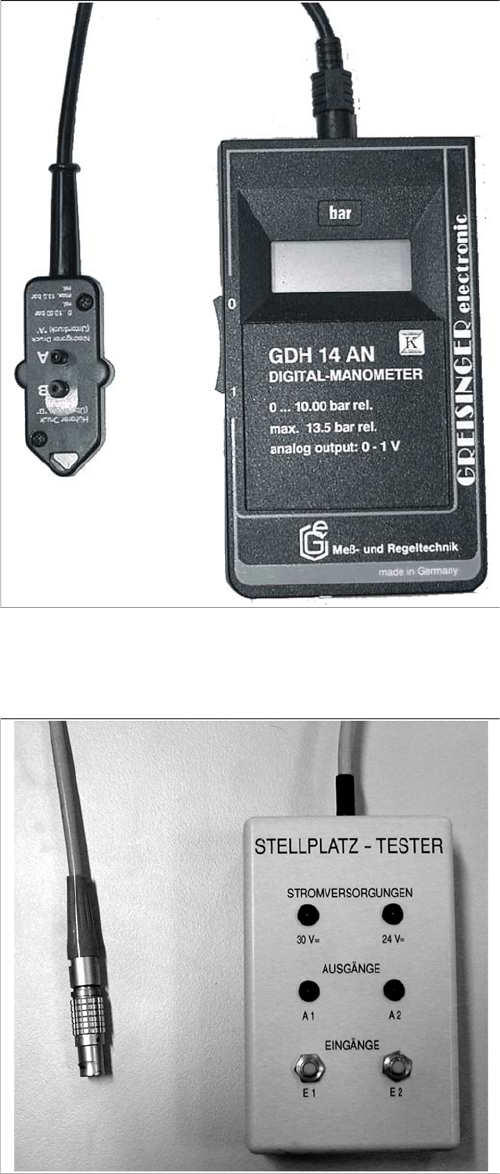

5.7 Druckluftprüfgerät [00311487-01]
Druckluftprüfgerät [00311487-01]
5.8
5.8 Stellplatz-Tester
Stellplatz-Tester
Einsatz:
Das Druckluftprüfgerät wird zur Einstellung der Blasluft
am Bestückkopf C&P6 und C&P12 an den SIPLACE
Bestückautomaten verwendet.
Einsatz:
Der Stellplatz-Tester wird zur Überprüfung der
Anschlüsse für die Zuführmodule an der Kommunikati
-
onseinheit des BE-Tisches verwendet.
Messmittel und Werkzeuge
5.1.1 Lieferumfang Z-Endanschlag Sternlehre für C&P6/12 [03019865-xx]
Serviceanleitung SIPLACE D4/D4i 197
5.9

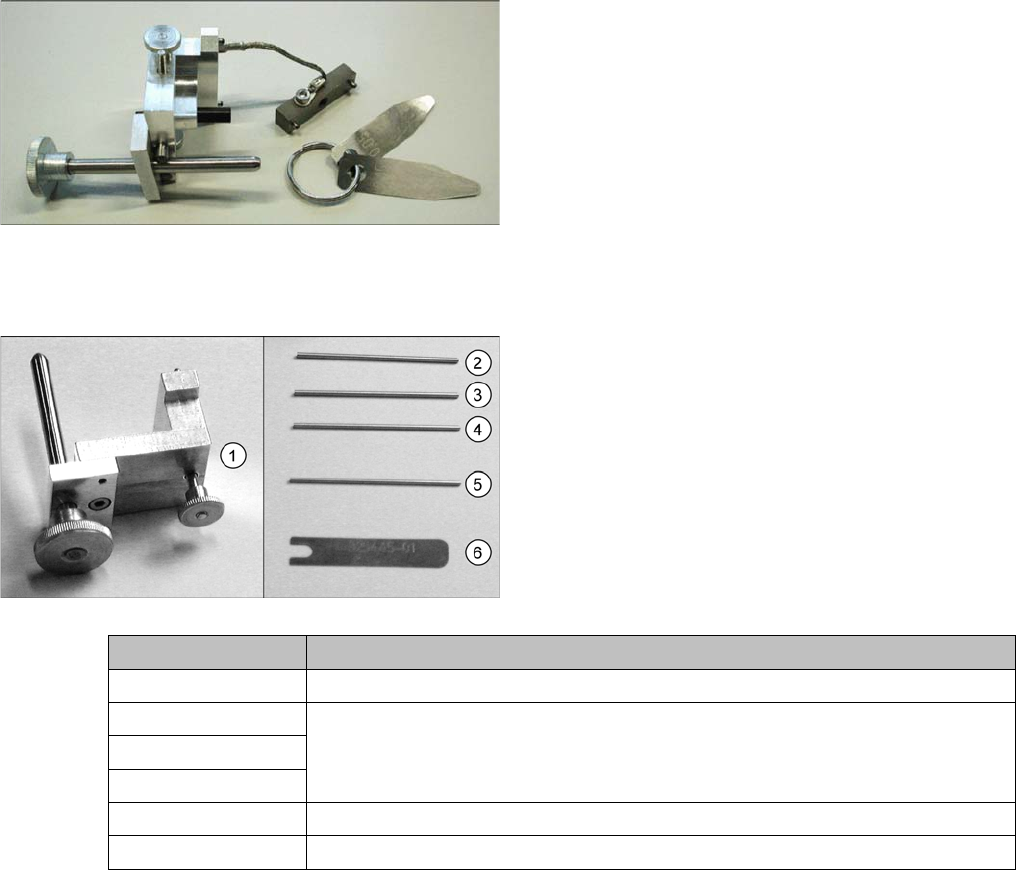

5.9 Z-Endanschlag Sternlehre für C&P6/12 [03019865-xx]
Z-Endanschlag Sternlehre für C&P6/12 [03019865-xx]
5.10
5.10 Einstellhilfe Satz für C&P DLM [00327005-xx]
Einstellhilfe Satz für C&P DLM [00327005-xx]
Einsatz:
Die Lehre wird zum Einstellen der Endposition der Z-Ach
-
se des C&P-Kopfes verwendet.
Kompletter Satz [00327005-xx]
Enthält:
1. Lehre f. Stern [00326164-xx]
2. Prüfstift 1,4 mm [00326160-xx]
3. Prüfstift 1,5 mm [00326161-xx]
4. Prüfstift 1,6 mm [00326162-xx]
5. Prüfstift 1,0 mm [00376656-xx]
6. Distanzlehre [00325445-xx]
Messmittel Einsatzart
Lehre für Stern Einstellung der Nullpunktkorrektur Stern
Prüfstift 1,4 mm Einstellen des Abstands zwischen dem Inkrementalgeber der DP-Station und
der Glasscheibe der Pinole
Prüfstift 1,5 mm
Prüfstift 1,6 mm
Prüfstift 1,0 mm Einstellen des Abstands der Lichtschranke Z-Achse unten, zum Pinolenschaft
Distanzlehre Einstellen des Abstands der Ventilstößel zum Stern
