Einstellungen 6.3.10 Mechanische Position der V entilstellantriebe einstellen C&P12 Serviceanleitung SIPLACE D4/D4i 217 6.3.10 6 . 3 . 1 0 M e c h a n is c h e P o s it io n d e r V e n t ils t e lla n t r ie b e e i…
Einstellungen
C&P12 6.3.8 Lichtschranke unten einstellen
216 Serviceanleitung SIPLACE D4/D4i
6.3.8
6.3.8 Lichtschranke unten einstellen
Lichtschranke unten einstellen
6.3.9
6.3.9 Nullpunktkorrektur Stern-Achse C&P-Kopf ermitteln
Nullpunktkorrektur Stern-Achse C&P-Kopf ermitteln
HINWEIS
Prüfstift
Die Lichtschranke wird mit einem Prüfstift auf einen Abstand von 1,0 mm zur Pinole eingestellt.

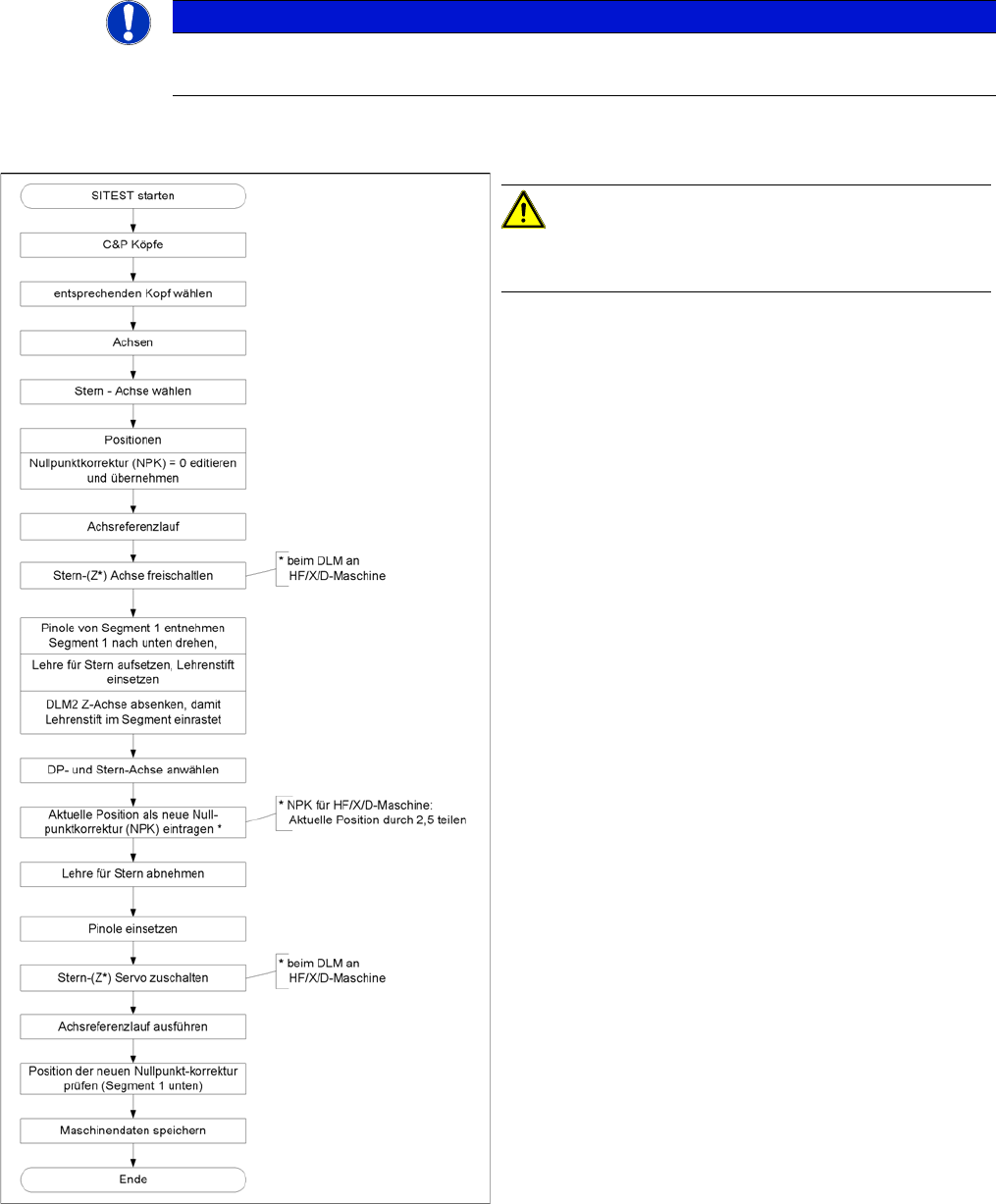

Flussdiagramm zur Nullpunktkorrektur
VORSICHT!
Halten Sie bei der Durchführung dieses Prozesses den
angegebenen Ablauf genau ein!
Einstellungen
6.3.10 Mechanische Position der Ventilstellantriebe einstellen C&P12
Serviceanleitung SIPLACE D4/D4i 217
6.3.10
6.3.10 Mechanische Position der Ventilstellantriebe einstellen
Mechanische Position der Ventilstellantriebe einstellen
▪ Stellen Sie die Motorposition der Ventilstellantriebe "Abholen/Bestücken" und "Abwerfen" entspre
-
chend der folgenden Abbildung ein.
▪ Falls neue Ventilstößel (s. Abb. unten) verwendet werden, gehen Sie wie folgt vor: Entnehmen Sie
zunächst einen Ventilstößel und entfernen Sie die Hülse (2).
▪ Setzen Sie den Ventilstößel ohne Plastikring wieder ein und nehmen Sie die Einstellung an diesem
Segment vor.
▪ Setzen Sie dazu die Distanzlehre (0,2 mm) zwischen Ventilstößel und Ventilgehäuse ein.
▪ Drehen Sie den Ventilstellantrieb auf 90 Grad, gegenüber der Ausgangsposition. Der Exzenter des
Ventilstellantriebs wird die innenliegende Flanke (1) des Ventilstößels gerade berühren.
▪ Fixieren Sie den Motor des Ventilstellantriebs in dieser Position.
▪ Vergessen Sie nicht, die Hülse wieder auf den Ventilstößel zu setzen.

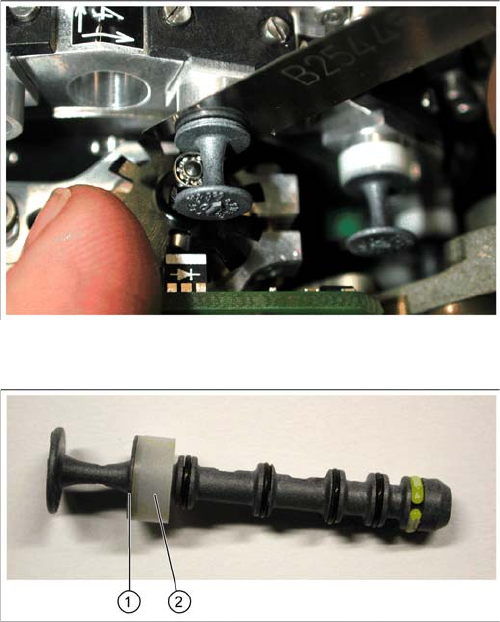

Mechanische Position Ventilstellantrieb einstellen
Stellen Sie die Motorposition der Ventilstellantriebe "Ab
-
holen/Bestücken" und "Abwerfen" entsprechend der Ab
-
bildung ein:
Neuer Ventilstößel [00351498-03]
► Falls neue Ventilstößel (s. Abb. links) verwendet wer
-
den, gehen Sie wie folgt vor:
⇨ Entnehmen Sie zunächst einen Ventilstößel und
entfernen Sie die Hülse (2).
⇨ Setzen Sie den Ventilstößel ohne Plastikring wie
-
der ein und nehmen Sie die Einstellung an diesem
Segment vor.
► Setzen Sie dazu die Distanzlehre (0,2 mm) zwischen
Ventilstößel und Ventilgehäuse ein.
► Drehen Sie den Ventilstellantrieb auf 90 Grad,
gegenüber der Ausgangsposition. Der Exzenter des
Ventilstellantriebs wird die innenliegende Flanke (1)
des Ventilstößels gerade berühren.
► Fixieren Sie den Motor des Ventilstellantriebs in die
-
ser Position.
► Vergessen Sie nicht, die Hülse wieder auf den
Ventilstößel zu setzen.
Einstellungen
C&P12 6.3.11 Blasdruckwerte einstellen
218 Serviceanleitung SIPLACE D4/D4i
6.3.11
6.3.11 Blasdruckwerte einstellen
Blasdruckwerte einstellen
6.3.11.1
6.3.11.1 Werkzeuge und Hilfsmittel
Werkzeuge und Hilfsmittel
▪ Schlitzschraubendreher-Satz
▪ Druckluftprüfgerät
6.3.11.2
6.3.11.2 Einstellung der Blasdruckwerte
Einstellung der Blasdruckwerte
6.3.11.3
6.3.11.3 Einstellen der Blasdruckwerte mit dem Druckluftprüfgerät
Einstellen der Blasdruckwerte mit dem Druckluftprüfgerät
Stellen Sie folgende Werte ein:
Blasdruckwerte einstellen
1. Blaslufteinheit
2. Mikroschaltventil
3. Drossel für Abwurfkreis
4. Drossel für Abhol-/Bestückkreis
HINWEIS!
Verwenden Sie zum Einstellen der Blasluft den
Pipettentyp 914. Drücken Sie während der Messung an
der Pipette die Feder an der Pipettenschnittstelle ein und
lesen Sie den Blasluftwert ab.
Flussdiagramm zur Ermittlung der Blasdruckwerte
Beim Einstellen des Blasdruckwertes mit dem
Druckluftprüfgerät und der Drossel unbedingt beachten:
► Pipette während des Messvorgangs nach oben
drücken!!
HINWEIS! Die Blasdruckwerte, die im
Menüpunkt Blasdruck messen am Bildschirm des Stati
-
onsrechners in Einzelfunktionen oder im SITEST-Pro
-
gramm angezeigt werden, entsprechen nicht den wirklich
an der Pipette eingestellten Blasdruckwerten. Sie dienen
vielmehr zur Funktionskontrolle des Blasventils. Der
Blasdruck darf deshalb nicht mit Hilfe der am Monitor an
-
gezeigten Werte eingestellt werden. Verwenden Sie da
-
her nur die mit dem Druckluftprüfgerät ermittelten Werte.
