Einstellungen 6.5.2 Feste Transportwange einstellen (Einfach- und Doppeltrans por t) Transport Serviceanleitung SIPLACE D4/D4i 227 6.5.1.1 6 . 5 . 1 . 1 M e s s p u n k t e u n d R ie m e n s p a n n u n g e n T r a n s …
Einstellungen
Transport 6.5.1 Riemenspannung des Transportzahnriemens einstellen
226 Serviceanleitung SIPLACE D4/D4i

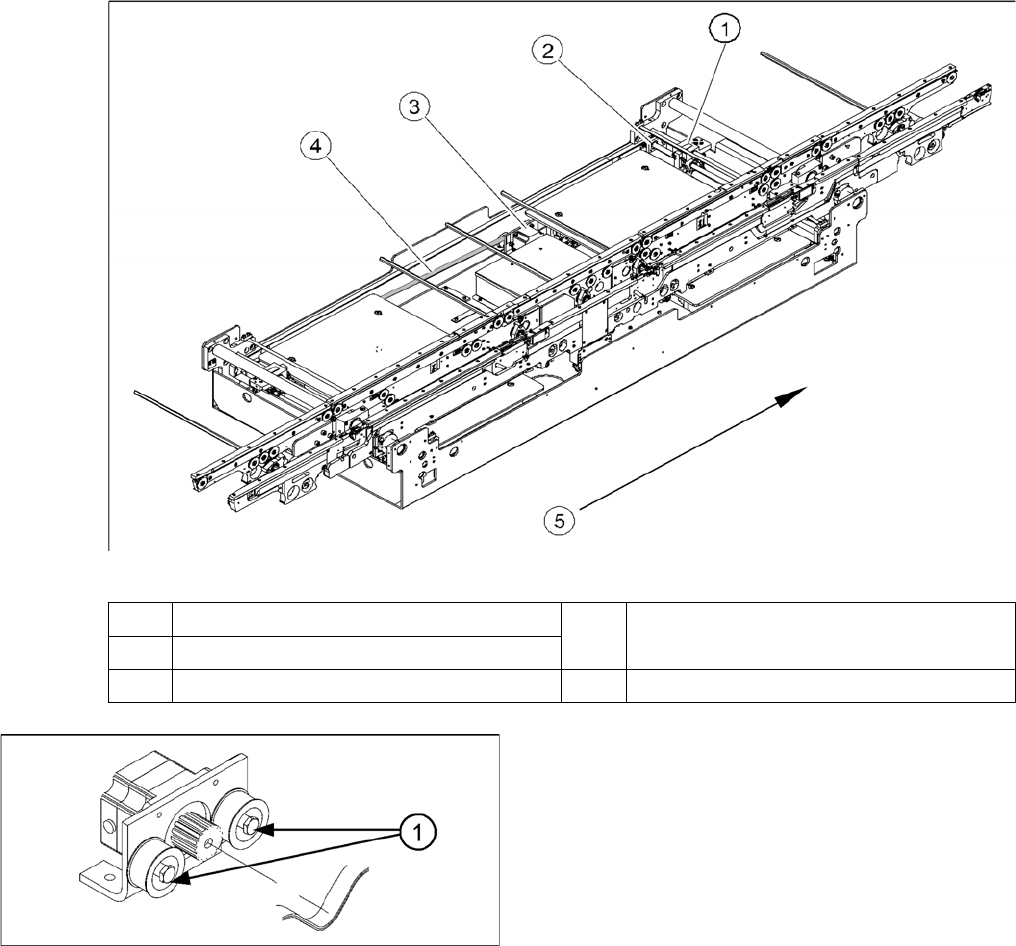

Messung und Einstellung der Riemenspannung für die Breitenverstellung
1 Verstelleinheit 4 Antriebszahnriemen der Breitenverstel
-
lung/Messung der Riemenspannung
2 Spindel mit Zahnrad
3 Schrittmotor der Breitenverstellung 5 Transportrichtung
Motor Breitenverstellung
Die Riemenspannung erfolgt mit Hilfe von Exzentern an
den Umlenkrollen. Die Umlenkrollen befinden sich links
und rechts vom Motor.
1. Exzenterachse an der Umlenkrolle lösen und die Rie
-
menspannung einstellen.
Einstellungen
6.5.2 Feste Transportwange einstellen (Einfach- und Doppeltransport) Transport
Serviceanleitung SIPLACE D4/D4i 227
6.5.1.1
6.5.1.1 Messpunkte und Riemenspannungen Transport D4
Messpunkte und Riemenspannungen Transport D4
6.5.2
6.5.2 Feste Transportwange einstellen (Einfach- und Doppeltransport)
Feste Transportwange einstellen (Einfach- und Doppeltransport)
6.5.2.1
6.5.2.1 Allgemeine Hinweise
Allgemeine Hinweise
▪ Die feste Transportwange kann bei Bedarf über SITEST eingestellt werden.
▪ Wird die geteachte Position der festen Transportwange gespeichert, werden diese Werte bei der
Funktion Alle Transportwangen in Standardposition fahren benutzt.
Die Standardwerte werden damit überschrieben und müssten neu geteacht werden.

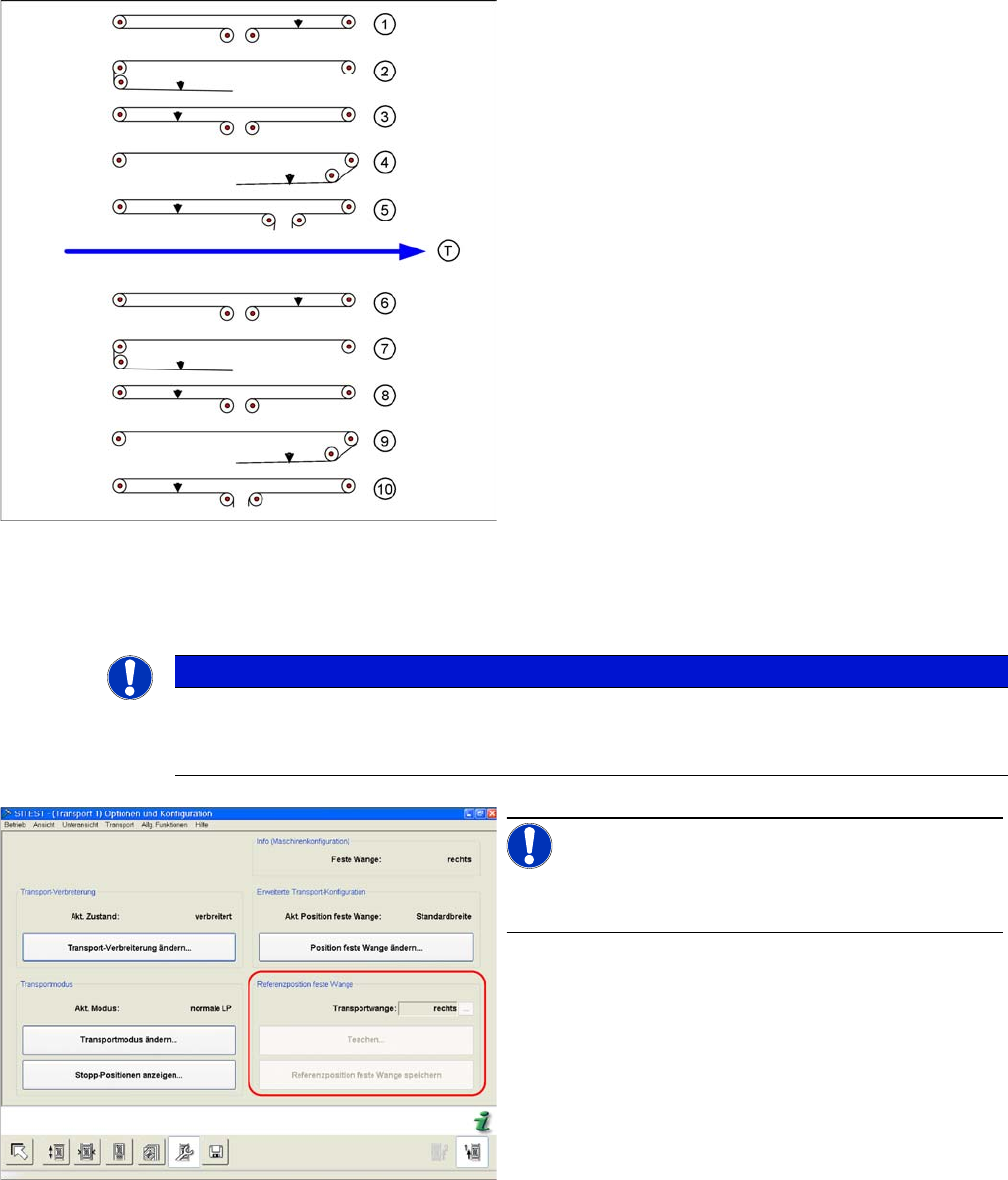

Legende
Messpunkte (Pfeile) und Messwerte für die Riemenspan
-
nungen des Transports:
Einfachtransport oder Doppeltransport Spur 1
1. Eingabeband: 90 +/- 9 Hz
2. Bearbeitungsbereich 1: 72 +/- 7 Hz
3. Zwischenband: 144 +/- 14 Hz
4. Bearbeitungsbereich 2: 90 +/- 9 Hz
5. Ausgabeband: 90 +/- 9 Hz
Doppeltransport Spur 2
1. Eingabeband: 90 +/- 9 Hz
2. Bearbeitungsbereich 1: 72 +/- 7 Hz
3. Zwischenband: 115 +/- 12 Hz
4. Bearbeitungsbereich 2: 90 +/- 9 Hz
5. Ausgabeband: 90 +/- 9 Hz
Breitenverstellung
▪ Breitenverstellung: 24 +/- 2 Hz
HINWEIS
Transportmodus Verbreitert oder Überbreite
Soll der Transportmodus von "Verbreitert" in "Überbreite" (oder umgekehrt) geändert werden,
muss in einem Zwischenschritt der Transport erst in den Standardmodus gebracht werden.
SITEST "Feste Transportseite" einstellen
HINWEIS!
Dieses Menü ist mit dem SIPLACE-Service-Passwort
geschützt.
Einstellungen
Transport 6.5.2 Feste Transportwange einstellen (Einfach- und Doppeltransport)
228 Serviceanleitung SIPLACE D4/D4i

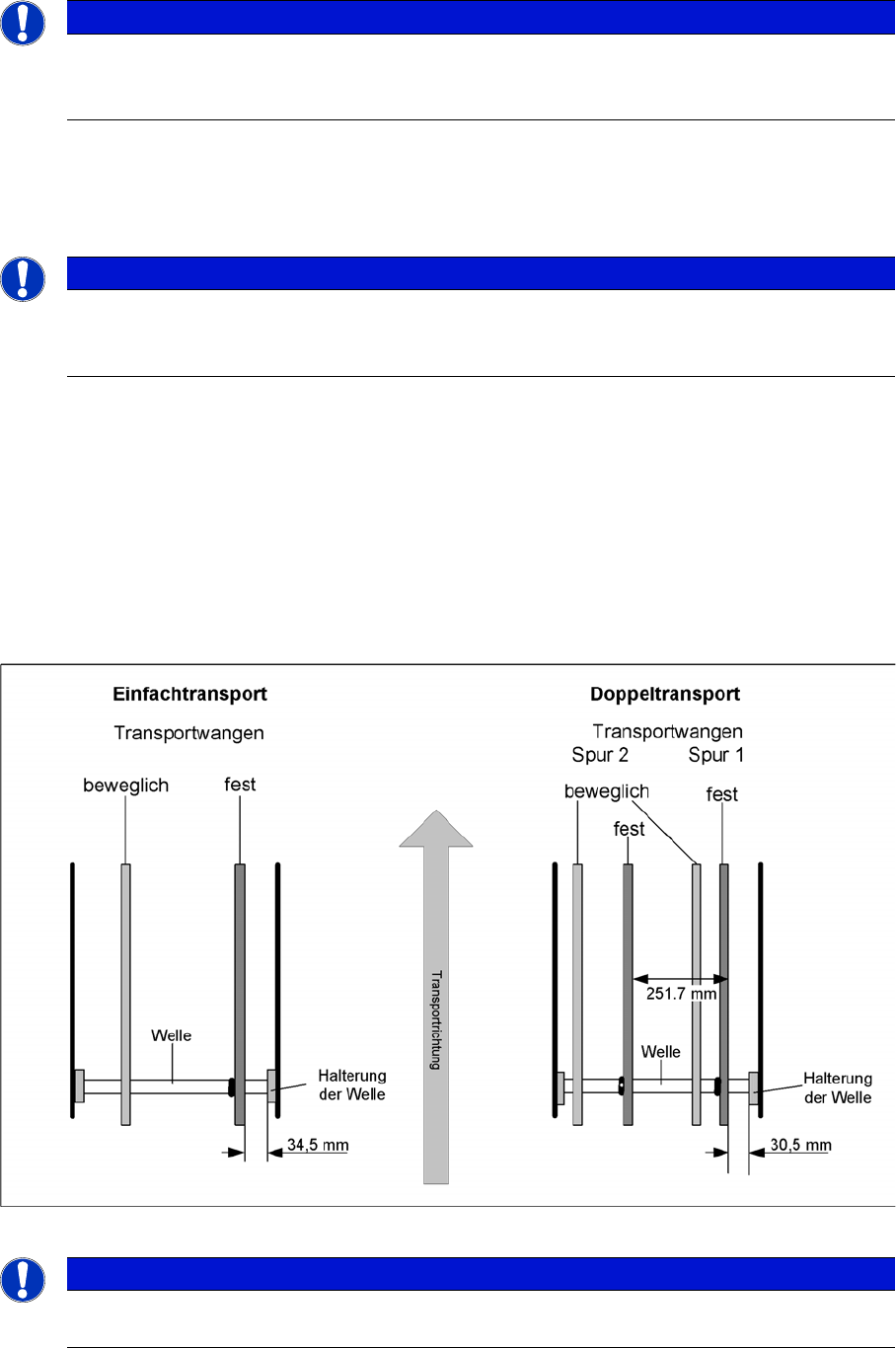

▪ Sind diese Maße beim Einfach- oder Doppeltransport nicht korrekt eingestellt kommt es zur Ver
-
schiebung der LP-Referenz-Ecke und dadurch zu Markenfehlern bei der Bestückung.
Zwei Notwendigkeiten um die festen Transportseiten zu ändern:
▪ Überbreiter Transport – bewegt die feste TSP-Seite 34 mm nach außen
▪ Verbreiterter Transport – bewegt die TSP-Wangen des 2. TSP an die Endschalter
Einzel-TSP-Modus (D-Serie bis 380 mm/HF-, X-Linien bis 450 mm)
6.5.2.2
6.5.2.2 Transport verbreitern (flexibler Doppeltransport für Einfachtransport-Modus)
Transport verbreitern (flexibler Doppeltransport für Einfachtransport-Modus)
► Wählen Sie im SITEST Transport-Menü Option und Konfiguration das Menü Transport verbreitern
um den Transport zu verbreitern.
► Die Transportwangen der 2. TSP-Spur (rechte Seite fest (Spur 1 linke Seite fest)) werden an die
Endschalter verfahren.
► Die SITEST-SW meldet die Hubtische miteinander zu verbinden.
Den LP-Transport von der Standardbreite aus verbreitern erlaubt bis zu 380 mm breite Leiterplatten.
Der LP-Transport aus dem Modus "Verbreitert" hin zum Modus "Überbreite" erlaubt es, LPs bis zu einer
Breite von 430 mm zu bestücken.
Einstellung "Feste Transportwange" SIPLACE D-Serie
HINWEIS
SITEST
Mit SR/MC Stations-SW sind die festen Transportwangen aller Transportspuren, durch die
Transportfirmware, flexibel bewegbar. Sie dürfen nur mit SITEST-SW verstellt werden.
HINWEIS
D-Serie
Bei der D-Serie müssen die Klemmringe an den festen Transportwangen vorher demontiert
werden.
HINWEIS
Die feste Transportseite darf nur per SITEST-Software und mit den Breitenverstellern
verändert werden. Dies stellt die korrekte Verstellung aller Transportwangen sicher.
