Einstellungen 6.5.3 Versetzen der festen Tran sportwange für ’überbreiten Tran sport’ Transport Serviceanleitung SIPLACE D4/D4i 229 6.5.2.3 6 . 5 . 2 . 3 V e r b in d e n d e r D o p p e lt r a n s p o r t - H u b t is c…
Einstellungen
Transport 6.5.2 Feste Transportwange einstellen (Einfach- und Doppeltransport)
228 Serviceanleitung SIPLACE D4/D4i
▪ Sind diese Maße beim Einfach- oder Doppeltransport nicht korrekt eingestellt kommt es zur Ver
-
schiebung der LP-Referenz-Ecke und dadurch zu Markenfehlern bei der Bestückung.
Zwei Notwendigkeiten um die festen Transportseiten zu ändern:
▪ Überbreiter Transport – bewegt die feste TSP-Seite 34 mm nach außen
▪ Verbreiterter Transport – bewegt die TSP-Wangen des 2. TSP an die Endschalter
Einzel-TSP-Modus (D-Serie bis 380 mm/HF-, X-Linien bis 450 mm)
6.5.2.2
6.5.2.2 Transport verbreitern (flexibler Doppeltransport für Einfachtransport-Modus)
Transport verbreitern (flexibler Doppeltransport für Einfachtransport-Modus)
► Wählen Sie im SITEST Transport-Menü Option und Konfiguration das Menü Transport verbreitern
um den Transport zu verbreitern.
► Die Transportwangen der 2. TSP-Spur (rechte Seite fest (Spur 1 linke Seite fest)) werden an die
Endschalter verfahren.
► Die SITEST-SW meldet die Hubtische miteinander zu verbinden.
Den LP-Transport von der Standardbreite aus verbreitern erlaubt bis zu 380 mm breite Leiterplatten.
Der LP-Transport aus dem Modus "Verbreitert" hin zum Modus "Überbreite" erlaubt es, LPs bis zu einer
Breite von 430 mm zu bestücken.
Einstellung "Feste Transportwange" SIPLACE D-Serie
HINWEIS
SITEST
Mit SR/MC Stations-SW sind die festen Transportwangen aller Transportspuren, durch die
Transportfirmware, flexibel bewegbar. Sie dürfen nur mit SITEST-SW verstellt werden.
HINWEIS
D-Serie
Bei der D-Serie müssen die Klemmringe an den festen Transportwangen vorher demontiert
werden.
HINWEIS
Die feste Transportseite darf nur per SITEST-Software und mit den Breitenverstellern
verändert werden. Dies stellt die korrekte Verstellung aller Transportwangen sicher.
Einstellungen
6.5.3 Versetzen der festen Transportwange für ’überbreiten Transport’ Transport
Serviceanleitung SIPLACE D4/D4i 229
6.5.2.3
6.5.2.3 Verbinden der Doppeltransport-Hubtische
Verbinden der Doppeltransport-Hubtische
► Entfernen Sie die Hubtischplatte LP-TSP-Spur 2 im BB1 und Spur 1 im BB 2.
► Lösen Sie die Sicherungsschraube(n) (4) und schieben Sie mit Hilfe eines Schraubendrehers den
Sechskantring über die Welle von Hubtisch 1.
► Führen Sie dieses Verbinden der Hubtische für alle Bestückbereiche aus (Anordnung 180° gedreht).
► Konfigurieren des neuen Transport-Modus in SIPLACE Pro
6.5.2.4
6.5.2.4 Zurückbau des Einfachtransportmodus für den flexiblen Doppeltransport
Zurückbau des Einfachtransportmodus für den flexiblen Doppeltransport
► Wählen Sie im SITEST Transport-Menu Option und Konfiguration das Menü Transport verbreitern
um den Standard Transportmodus einzustellen.
► Die bewegliche Transportseite 1 (rechte Seite fest (Spur 1 linke Seite fest)) wird auf eine schmale
(default)Transportbreite bewegt.
► Die SITEST-SW meldet die Hubtische zu trennen; bitte für alle Bestückbereiche ausführen.
► Die SITEST-SW bewegt nun per Transportsteuer-SW die feste Seite von Transport 2 (rechte Seite
fest (Spur 1 linke Seite fest)) zurück zur Standardposition. Maße zwischen den beiden festen Trans
-
portspuren überprüfen. (Siehe "6.5.2.2 Transport verbreitern (flexibler Doppeltransport für Ein
-
fachtransport-Modus)" [ ➙ 228])
► Nun Transportbreite beider Transportspuren auf die gewünschte Breite einstellen.
6.5.3
6.5.3 Versetzen der festen Transportwange für ’überbreiten Transport’
Versetzen der festen Transportwange für ’überbreiten Transport’
HINWEIS
Notwendigkeit
Diese Funktion ist eine mechanische Notwendigkeit für die Option einen Doppeltransport als
Einfachtransport zu betreiben. Dadurch wird ein paralleles Hochfahren beider Hubtische
gewährleistet.

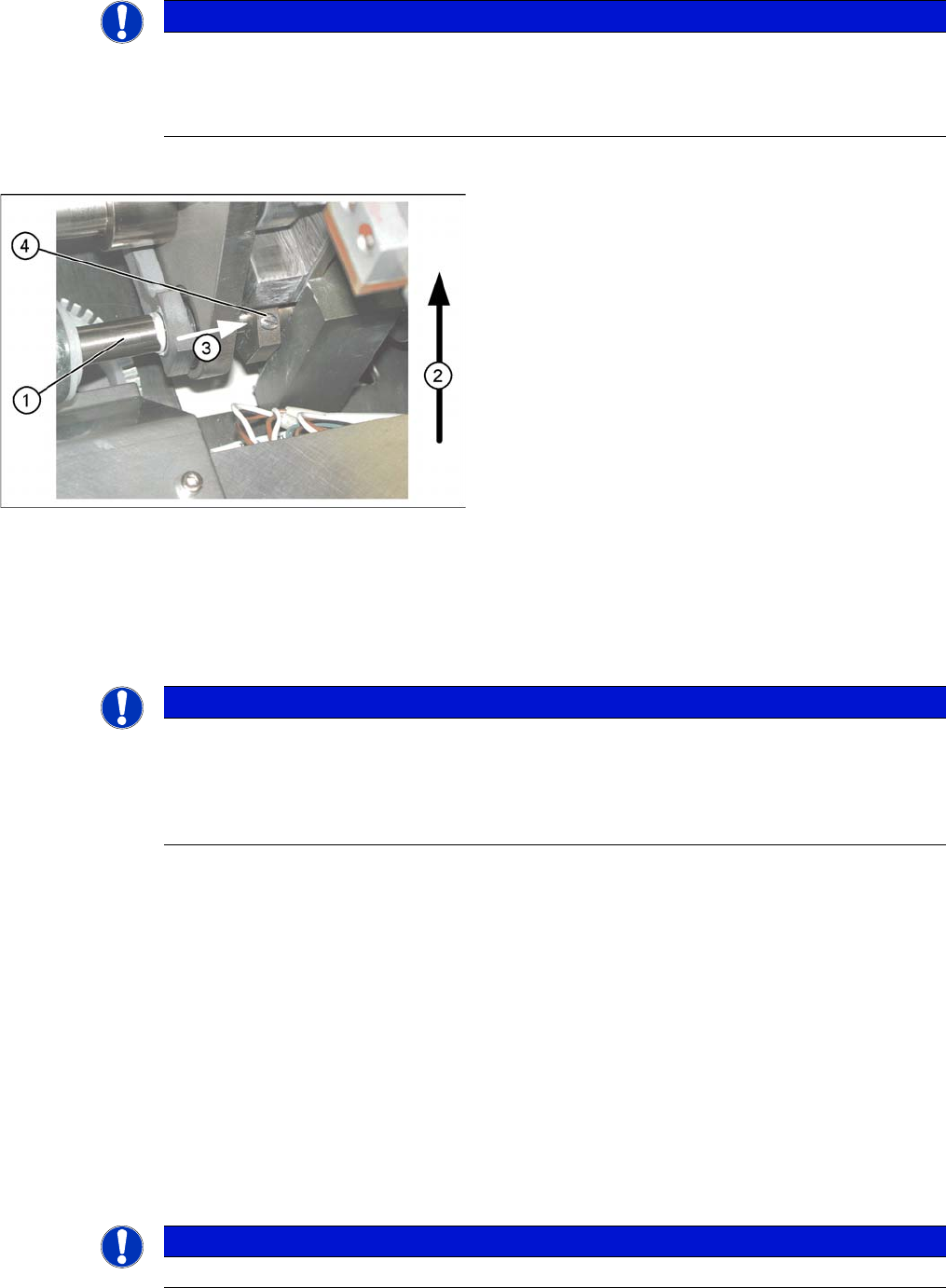

Hubtische verbinden (z. B. BB1 Transportspur 2)
▪ Die Antriebswelle (1) ist verbunden mit der Kolben
-
stange des Pneumatikzylinders. Diese Welle wird
verbunden mit der Welle des Hubtisches von Trans
-
portspur 1. Auf der Antriebswelle des Hubtisches be
-
findet sich ein zusätzliches Rohr mit
Sechskantsicherungsring. Dieses Rohr wird über die
Welle des Hubtisches 1 geschoben.
▪ Transportrichtung (2)
▪ Richtung (3) in der die Hohlwelle von Hubtisch 2 (1 im
BB 2) in den Hubtisch 1 (2 im BB 2) geschoben wer
-
den muss.
▪ Sicherungsschrauben (4)
HINWEIS
Art und Quelle der Gefahr
Beim Umdefinieren des Doppeltransport auf Einfachtransport (flexibler Doppeltransport), kop
-
peln Sie die Hubtische nach Aufforderung aus SITEST (Am besten ohne Druckluftversorgung
zum Hubtisch).
Die Funktion wird von SIPLACE Pro unterstützt.
HINWEIS
Diese Betriebsart ist für D-Maschinen mit Einzel- und mit Doppeltransport möglich.
Einstellungen
Transport 6.5.4 Position der Endschalter überprüfen
230 Serviceanleitung SIPLACE D4/D4i
Die Standardpositionen der festen Transportwange(n) sind definiert.
► Wählen Sie im SITEST-Transport-Menü Option und Konfiguration das Menü Transportüberbreite,
um den Transportmodus "Überbreite" einzustellen.
► Die feste Transportwange TSP 2 (rechte Seite fest (Spur 1 linke Seite fest)) bleibt in ihrer Position
► Die feste Transportwange TSP-Spur 1 (rechte Seite fest (Spur 2 linke Seite fest)) wird 34 mm nach
außen bewegt. Die bewegliche Transportwange TSP-Spur 2 (Spur 1-links fest) kann nun auf mehr
als 216 mm (242 mm) breite LPs eingestellt werden.
6.5.4
6.5.4 Position der Endschalter überprüfen
Position der Endschalter überprüfen
► Überprüfen Sie die minimale und maximale Breite und die Parallelität der Transportwangen.
Einstellwerte
VORSICHT
Nach den Umbaumaßnahmen müssen die LP-Referenzecke und die Transportwangen ver
-
messen bzw. kalibriert und in den MA-Daten gespeichert werden.

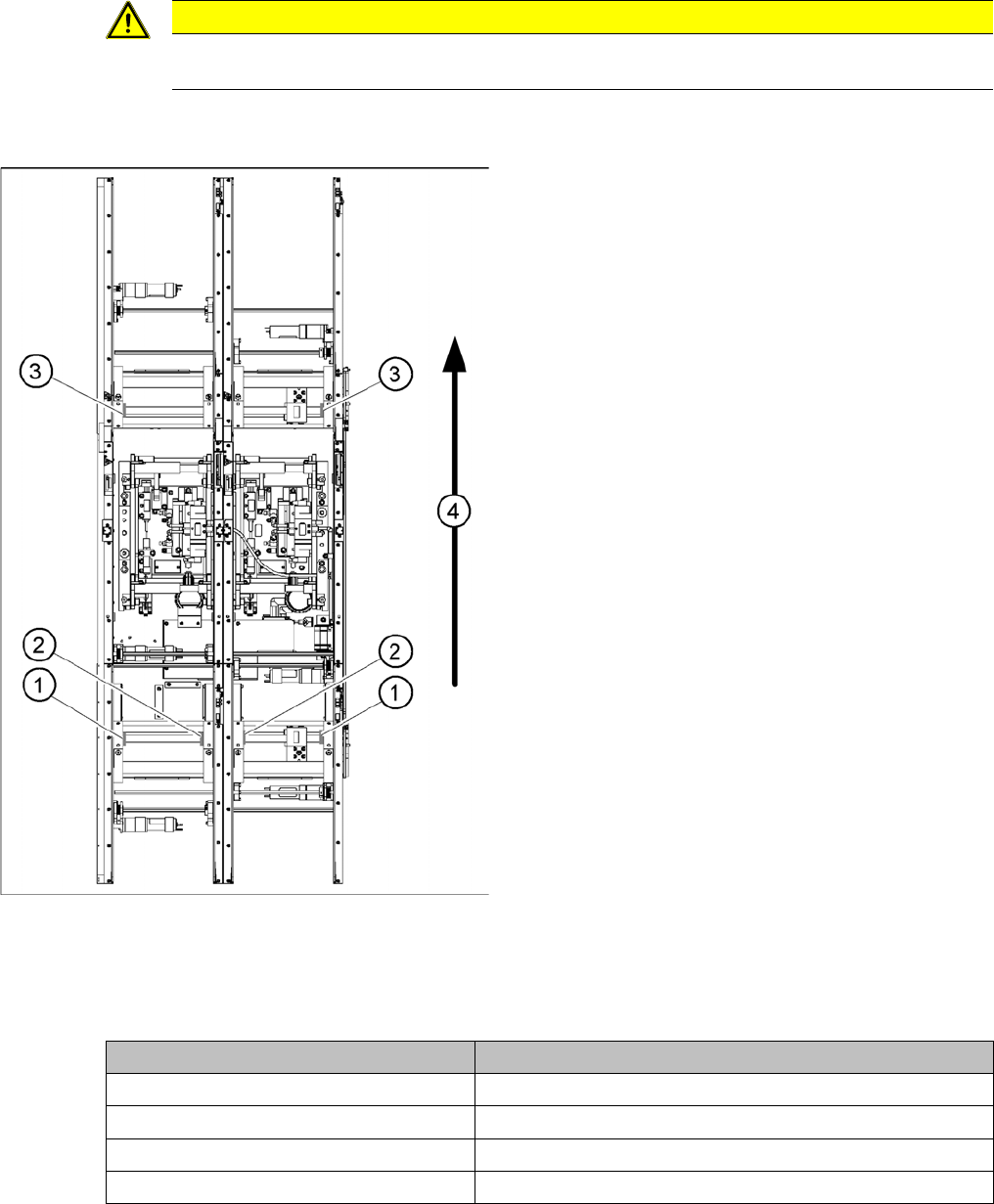

Lage der Endschalter für Breitenverstellung und Trans
-
portwangen (symbolische Zeichnung)
1. Endschalter am Eingabeband - unter der Transport
-
wange montiert
2. Endschalter am Ausgabeband - unter der Transport
-
wange montiert
3. Endschalter an der Spindel
4. Transportrichtung
▪ Endschalter im Eingabeband:
Im Bereich des Eingabebandes befinden sich unter
den Transportwangen fünf Endschalter. Die End
-
schalter verhindern, dass die Transportwangen zu
-
sammen bzw. gegen den Montagerahmen des
Transports fahren.
▪ Endschalter im Ausgabeband:
Im Bereich des Ausgabebandes befinden sich zwei
Endschalter für die Verstelleinheit. Sie dienen als Ab
-
sicherung des Verfahrbereichs und zur Initialisierung
(rechts) der Verstelleinheit bei der Breitenverstellung.
Einstellung Wert
Minimale Breite: 49,7 mm
Maximale Breite Einfachtransport: 508,5 mm
Maximale Breite Doppeltransport: 216,5 mm (Standard)
Maximale Breite Doppeltransport: 242,5 mm (bei Verstellung der festen Transportwange)
