Übersicht
Elektrik 3.2.2 Stromversorgungseinschub
22 Serviceanleitung SIPLACE D4/D4i
3.2.2

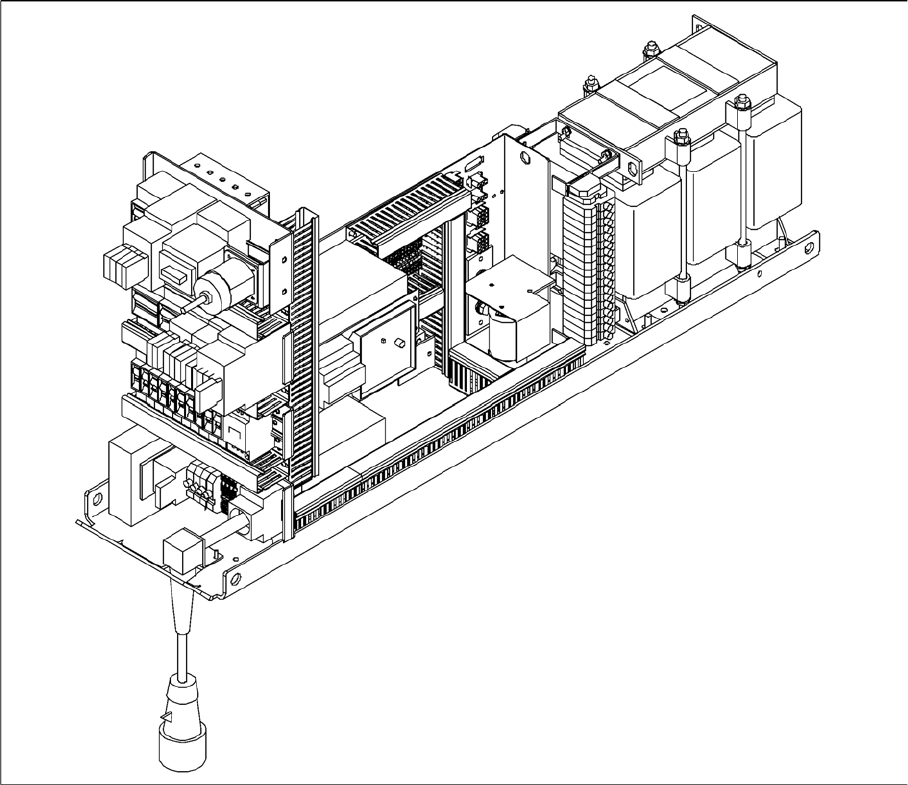

3.2.2 Stromversorgungseinschub
Stromversorgungseinschub
Stromversorgungseinschub
Der Stromversorgungs-Einschub ist im linken Mittelteil des Automaten untergebracht. Eine
abschließbare Türe verwehrt den Zugang zu diesem Einschub.
3.2.2.1
3.2.2.1 Versorgungsspannungen
Versorgungsspannungen
Der Stromversorgungseinschub liefert folgende Versorgungsspannungen:
▪ 200 V- für die Servoverstärker der X- und Y-Achsen im Achseinschub
▪ 100 V- / 4 V- für die Servoverstärker des Sterns im Achseinschub
▪ 30 V- für die Servoverstärker der Z- und DP-Achsen im Achseinschub
▪ 52 V- für die DC/DC-Wandler im Verteiler Sektor 1
▪ 40 V- für die BE-Wechseltische und das LP-Handling
▪ 8 V- für die BE-Wechseltische
▪ 3 x 230 V~ für die Hubtischmotore des Einfach- bzw. Doppeltransports (Option)
▪ 230 V~ für die USV des Stationsrechners und die Bildschirme
Übersicht
3.2.2 Stromversorgungseinschub Elektrik
Serviceanleitung SIPLACE D4/D4i 23
3.2.2.2
3.2.2.2 Funktionsbeschreibung der Stromversorgung
Funktionsbeschreibung der Stromversorgung
Lage von Schützsicherheitskombination und Servicesteckdose
Schützsicherheitskombination 3TK2825
Die Schützsicherheitskombination ist im Stromversorgungseinschub untergebracht. Sie wird zur
Überwachung der NOT-HALT-Schaltungen und Schutzeinrichtungen verwendet.
Drei Bedingungen müssen für die Aktivierung der Schützsicherheitskombination erfüllt sein:
▪ Das Signal "Softwarefreigabe" muss erfolgt sein.
▪ Die NOT-HALT-Schleife muss geschlossen sein.
▪ Die Starttaste muss betätigt worden sein.
An der Frontseite der Schützsicherheitskombination befinden sich drei grüne LED für die Betriebsanzei
-
ge:
▪ Die LED "Power" zeigt an, dass Spannung anliegt.
▪ Die LED "Channel 1" und "Channel 2" leuchten, wenn der Starttaster betätigt wurde, die NOT-HALT-
Schleife geschlossen ist und der Meldekreis keinen Fehlerstatus signalisiert.

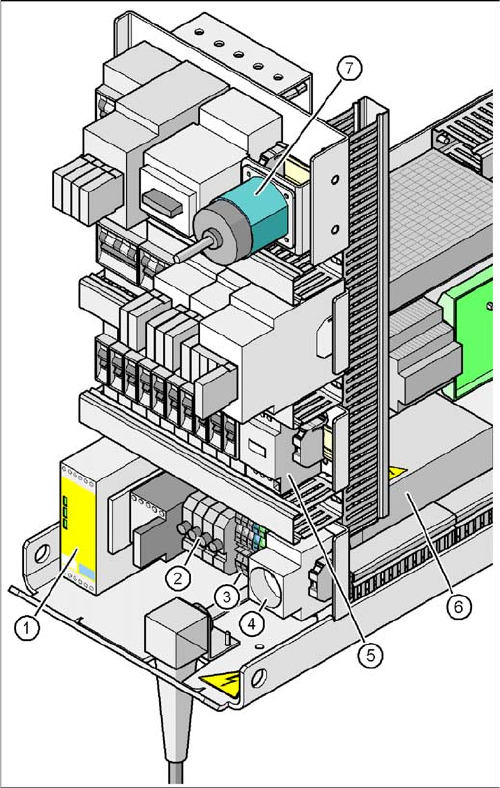

Lage von Schützsicherheitskombination und Service
-
steckdose
Legende
1. Schützsicherheitskombination K1
2. Sicherungen FU, FV, FW, FBU
3. Einspeiseklemme X1
4. Servicesteckdose BU1
5. Entladedrossel Z2
6. Netzfilter Z1
7. Hauptschalter S1
Übersicht
Elektrik 3.2.2 Stromversorgungseinschub
24 Serviceanleitung SIPLACE D4/D4i
Servicesteckdose
Die Servicesteckdose ist im Stromversorgungseinschub untergebracht und durch die Abdeckung gesi
-
chert. Sie kann nur genutzt werden, wenn der Automat eine 5-Leiterverbindung (L1, L2, L3, N und PE)
zum Versorgungsnetz hat. Bei einem 4-Leiteranschluss - beispielsweise ohne N - ist die Steckdose nicht
nutzbar.
NOT-HALT-Schleife und Meldekreis
Aufbau der NOT-HALT-Schleife
Folgende Kontakte sind in Serie geschaltet und bilden die NOT-HALT-Schleife:
▪ Schließkontakte der vier Schutzhaubenschalter
▪ Schließkontakte der beiden Schutzschalter für die Abdeckklappen über dem LP-Transport
▪ Schließkontakte der beiden NOT-HALT-Taster
▪ Schließkontakte der vier BE-Wagen
▪ Schließkontakte der vier Abdeckklappen über den Drucktastern zum Anheben der BE-Tische
▪ Kanäle 2 und 3 der Schützsicherheitskombination K1
Ist die NOT-HALT-Schleife geschlossen, liegen 24 V- an den Kanälen (Channels) 2 und 3 der SSK an.
Zusätzlich zur grünen Netzkontroll-LED leuchten die beiden grünen LEDs der Kanäle 2 und 3.
Aufbau des Meldekreises
Die sechs Meldekontakte der Hauben sind parallel geschaltet und bilden den Meldekreis "M-Haube".
Werden eine oder mehrere Hauben geöffnet, so schließen die Kontakte - das 24 V-Signal gelangt an
den CAN-Bus und signalisiert, dass eine der Hauben geöffnet ist.
GEFAHR
Beachten Sie dazu auch die Sicherheitshinweise über lebensgefährliche Spannungen, auch
wenn der Automat ausgeschaltet ist.

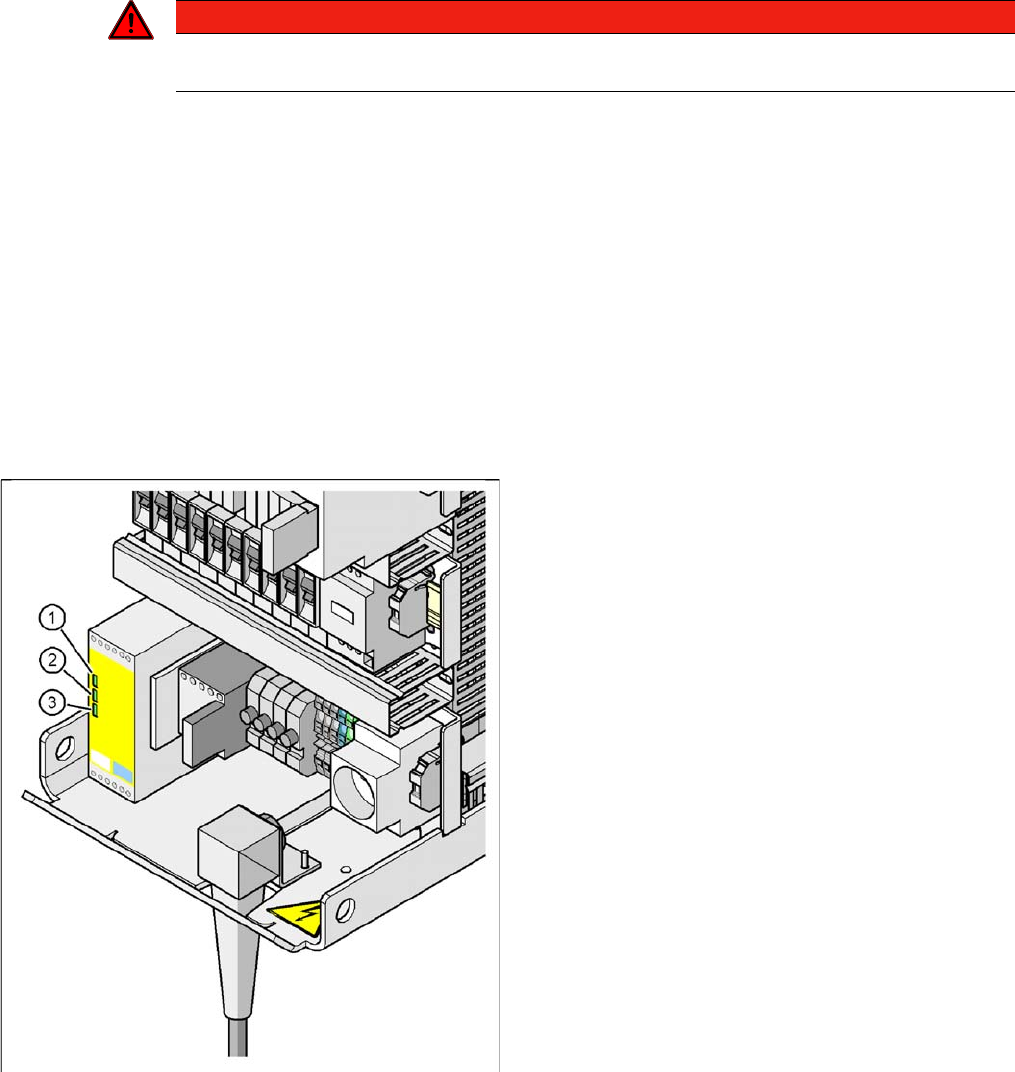

Signal-LED an der Schützsicherheitskombination
Legende
1. Power
2. Channel 1
3. Channel 2
