Einstellungen 6.5.10 Funktionsablauf Leiterplattenklemmung Transport Serviceanleitung SIPLACE D4/D4i 237 6.5.10.2 6 . 5 . 1 0 . 2 E in s t e lle n d e r L P - K le m m u n g Einstellen der LP-Klemmung ► Um zu überprüfen …
Einstellungen
Transport 6.5.10 Funktionsablauf Leiterplattenklemmung
236 Serviceanleitung SIPLACE D4/D4i
6.5.10.1
6.5.10.1 Einstellung Leiterplattenklemmung
Einstellung Leiterplattenklemmung
Einstellung Betätiger
1. Einstelllehre Betätiger [03049740-xx]
2. Betätiger
3. Bohrung, zum befestigen der Schrauben des
Betätigers, bei angebauter Lehre
Wird von der Transportsteuerung der Fehler Klem
-
mungsfehler Transport ausgegeben, dann sollte der Ab
-
stand vom Hubtischbetätiger zur Oberkante des
Transportriemens überprüft werden.
Benutzen Sie die Einstelllehre zur Kontrolle und Einstel
-
lung der Betätiger. Der Abstand vom Betätiger Klem
-
mung (Hubtisch) zur Oberkante Riemen soll an allen vier
Auflagepunkten 94,0 mm betragen. (Siehe Bild)
Einstellungen
6.5.10 Funktionsablauf Leiterplattenklemmung Transport
Serviceanleitung SIPLACE D4/D4i 237
6.5.10.2
6.5.10.2 Einstellen der LP-Klemmung
Einstellen der LP-Klemmung
► Um zu überprüfen ob die LP-Klemmung korrekt funktioniert klemmen Sie eine Leiterplatte mit dem
Hubtisch.
Überprüfen Sie dann ob die Leiterplatte am Seitenteil fest geklemmt ist.
Werkzeug
Einstellung (Einzel- und Doppeltransport)
► Die Klemmleiste muss je nach Maschinentyp umgebaut werden. Da die S27 nur einen maximalen
Klemmbereich von 74 mm hat muss die Klemmleiste auf der entsprechenden Seite Montiert werden.
Die Klemmleiste bei X-Serie, HS-60 und D-Serie ist auf 94 mm einzustellen. Montieren Sie die
Klemmleiste entsprechend an der Lehre.
► Die Lehre wird zwischen Betätiger und Klemmkamm gesteckt.
► Durch die Bohrungen kann der Betätiger nun gelöst, nach unten geschoben und wieder angezogen
werden.
Einstellung (Quad-Lane-Transport)
► Für die erste Einstellung kann die Vorgehensweise wie für den Einzel- und Doppeltransport (siehe
oben) durchgeführt werden. Beachten Sie dabei, dass die Klemmleiste [03076698
-
xx] lang auf der
94 mm-Seite der "Einstelllehre Betätiger kpl." eingebaut ist.
► Da jeweils zwei Leiterplatten mit einem gemeinsamen Hubtisch geklemmt werden, muss jeweils das
Spiel der Klemmung in den Einzelspuren überprüft werden.
HINWEIS
Nur bei Problemen
Diese Einstellung sollte nur bei Problemen mit der Klemmung durchgeführt werden.
Die Klemmung wird mit der "Einstelllehre Betätiger kpl."
[03049740
-
xx] eingestellt.
▪ Klemmleiste für S27, HS-60, HF, X2, X3, X4
[03049739
-
xx]
▪ Klemmleiste lang für X4I [03076698
-
xx]
Einstellungen
Transport 6.5.10 Funktionsablauf Leiterplattenklemmung
238 Serviceanleitung SIPLACE D4/D4i
► Die Betätiger der Klemmung werden mit einer Grundeinstellung von 94,2 mm zur Oberkante Trans
-
portriemen ausgeliefert.
► Sollte es beim Klemmen einer Leiterplatte zu Problemen kommen (Leiterplatte ganz oder teilweise
lose), so muss die Klemmung neu eingestellt werden.
Die Ursache dafür ist, dass sich auf drei Transportwangen insgesamt sechs Betätiger befinden. Sind
diese nicht genau genug eingestellt (sie bilden also keine Ebene), so können bis zu drei Betätiger
falsch eingestellt sein. Diese müssen nachgestellt werden.
Vorgehensweise
A) Überprüfung des Spiels in der Klemmung:
► Fahren Sie den Hubtisch ohne Leiterplatte nach oben.
► Kontrollieren Sie mit einer 0,1 mm Fühlerlehre den Abstand zwischen Transportriemen und Klem
-
mung (siehe Grafik oben).
Ist der Spalt größer als 0,1 mm, so muss der ermittelte Abstand zwischen Riemen und Klemmkante
am Betätiger neu eingestellt werden.
Dazu muss der aktuelle Abstand zwischen Betätiger und Klemmblech zum Abstand zwischen Rie
-
men und Klemmkante addiert werden!
► Fahren Sie den Hubtisch wieder nach unten.

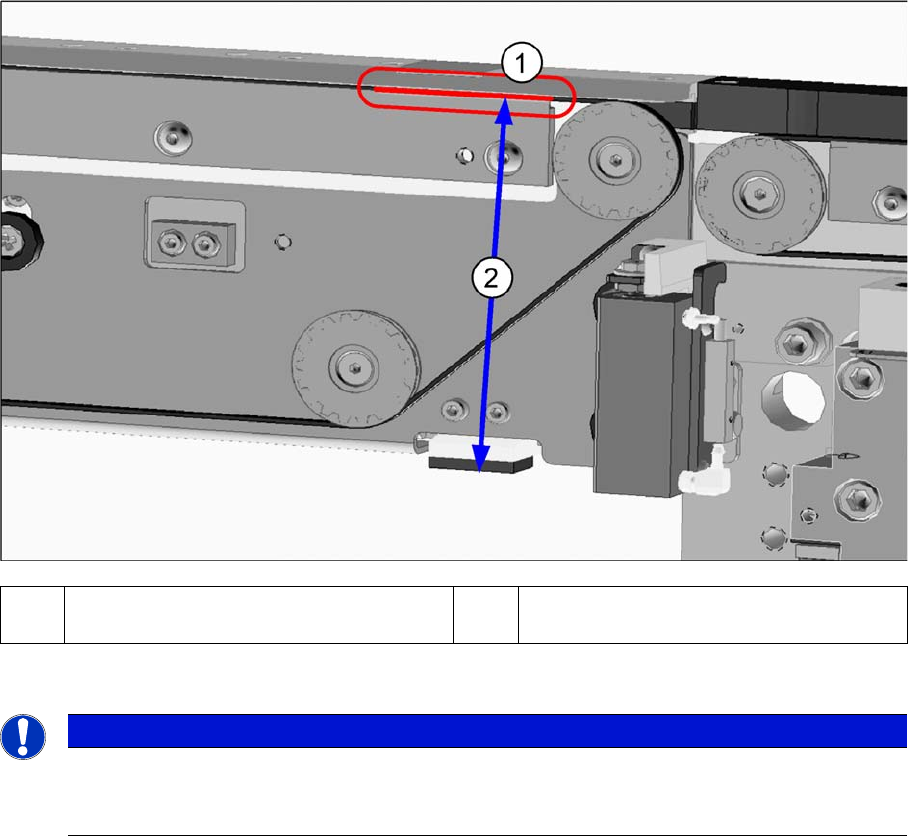

(1) Spiel des Transportriemens an der Unter
-
kante der Klemmung
(2) Abstand 94,2 mm
HINWEIS
Spiel zwischen Klemmleiste und Oberkante Transportriemen
Das Spiel zwischen Klemmleiste und Oberkante Transportriemen darf maximal 0,1 mm betra
-
gen.
