Übersicht 3.2.3 Verteiler in den Sektoren 1-4 Elektrik Serviceanleitung SIPLACE D4/D4i 27 3.2.3 3 . 2 . 3 V e r t e ile r in d e n S e k t o r e n 1 - 4 Verteiler in den Sektoren 1-4 3.2.3.1 3 . 2 . 3 . 1 V e r t e ile r…

Übersicht

Elektrik 3.2.2 Stromversorgungseinschub

26 Serviceanleitung SIPLACE D4/D4i

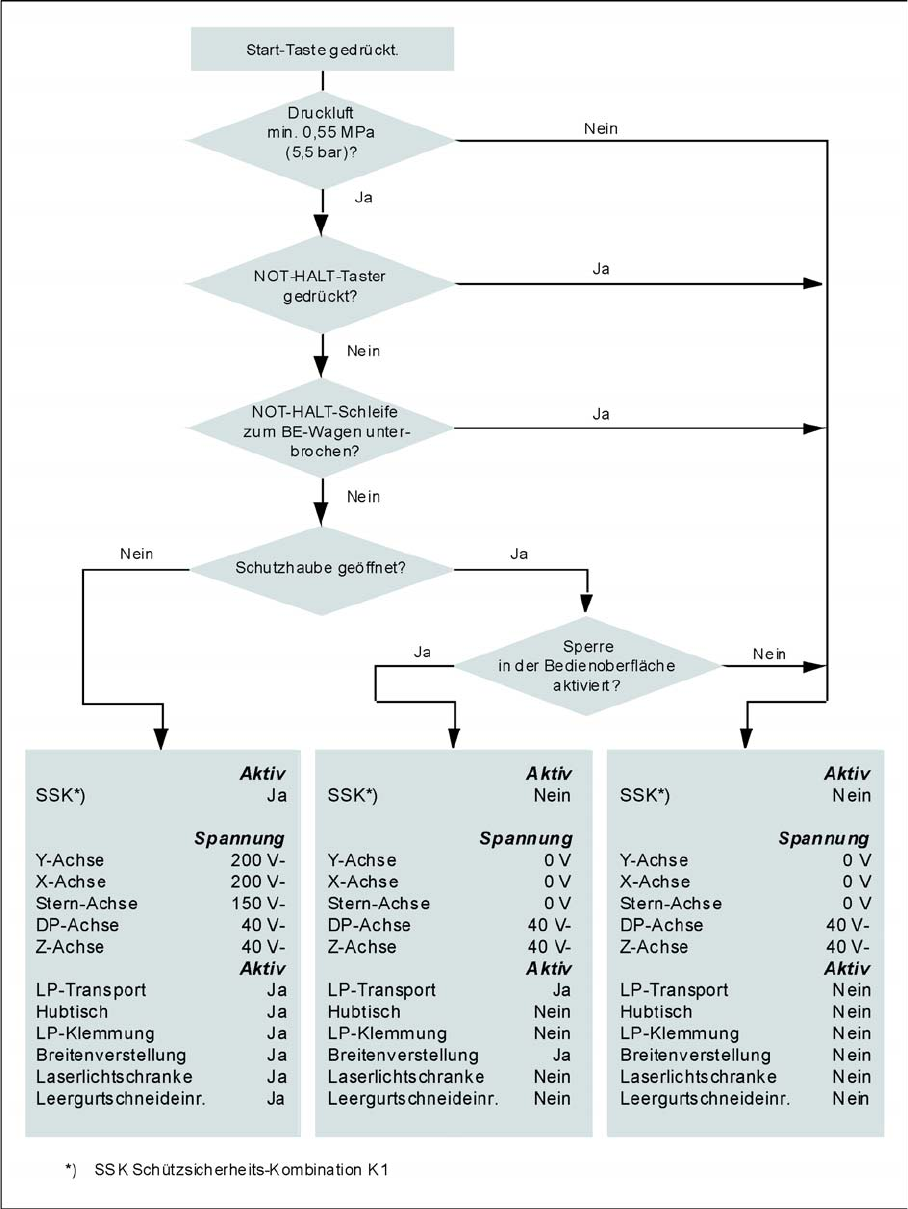

NOT-HALT-Schleifen

Übersicht

3.2.3 Verteiler in den Sektoren 1-4 Elektrik

Serviceanleitung SIPLACE D4/D4i 27

3.2.3

3.2.3 Verteiler in den Sektoren 1-4

Verteiler in den Sektoren 1-4

3.2.3.1

3.2.3.1 Verteiler in Sektor 1

Verteiler in Sektor 1

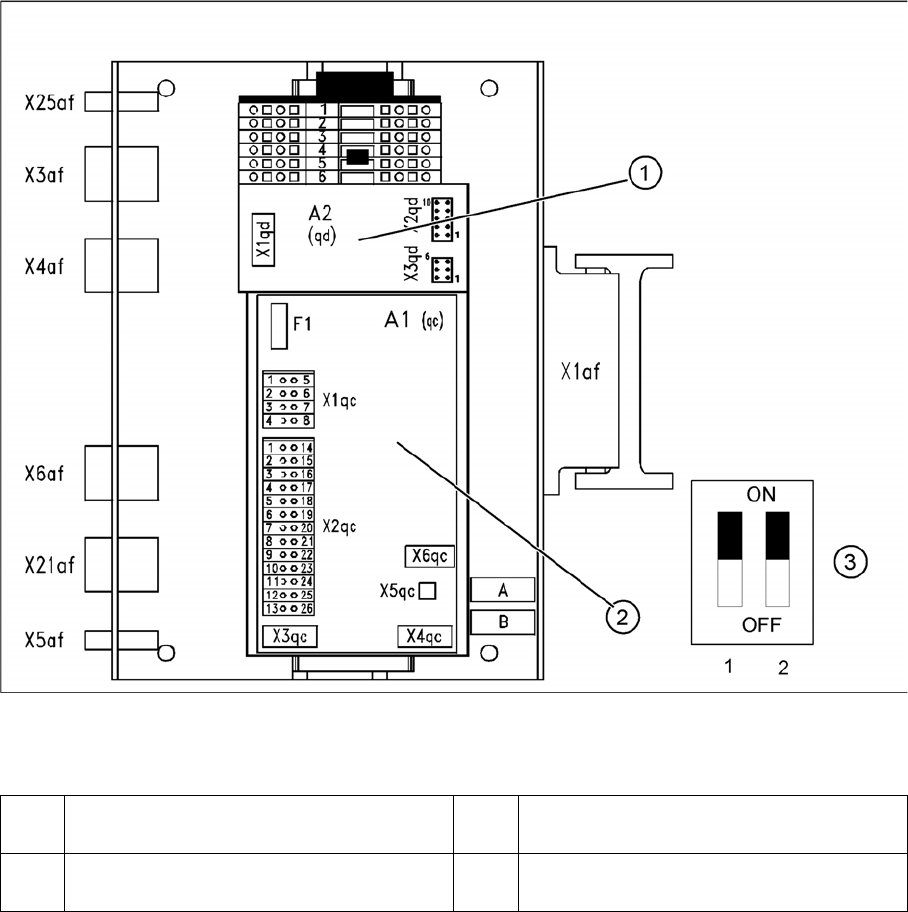

Übersicht - Verteiler Sektor 1

Legende

1 Vision DC/DC-Konverter [03002280-xx] 3 DIP-Schalter für CAN-Bus Abschluss für

BE-Tisch in Sektor 1

2 Platine CAN-Bus - Abschluss BE-Tisch

[03046863-xx]

Übersicht

Elektrik 3.2.3 Verteiler in den Sektoren 1-4

28 Serviceanleitung SIPLACE D4/D4i

3.2.3.2

3.2.3.2 Verteiler in Sektor 2

Verteiler in Sektor 2

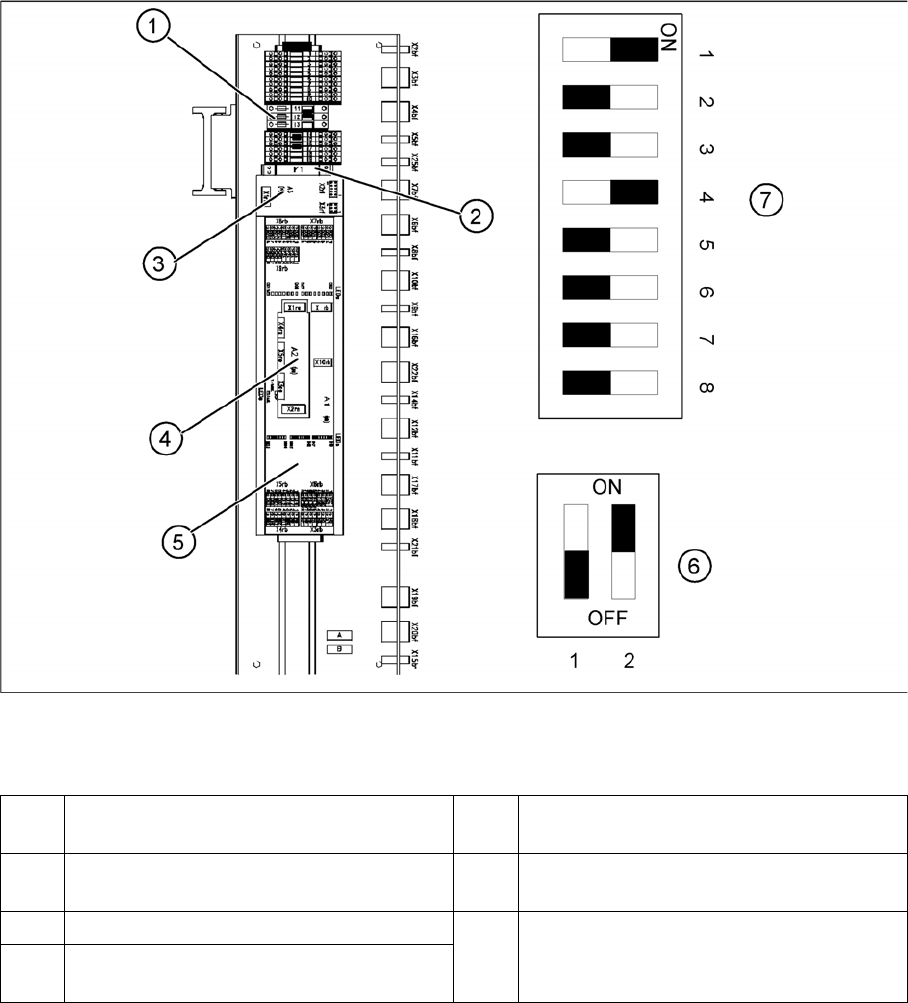

Übersicht - Verteiler Sektor 2

Legende

1 Feinsicherung 5x20 MT 3,15 A [00302999-

xx]

5 CAN-E/A-Modul [00355051-xx]

2 Relais RS30 24 V [00309645-01] 6 DIP-Schalter für CAN-Bus Abschluss für

BE-Tisch in Sektor 2

3 CAN-Interface [03032364-xx] 7 DIP-Schalter zur Konfiguration des CAN-E/

A-Moduls in Sektor 2

4 Platine CAN-Bus - Abschluss BE-Tisch

[03046863-xx]
