Übersicht 3.2.4 Computereinheit Elektrik Serviceanleitung SIPLACE D4/D4i 31 3.2.3.5 3 . 2 . 3 . 5 Ü b e r s ic h t d e r E in s t e llu n g e n Übersicht der Einstellungen 3.2.4 3 . 2 . 4 C o m p u t e r e in h e it Comp…
Übersicht
Elektrik 3.2.3 Verteiler in den Sektoren 1-4
30 Serviceanleitung SIPLACE D4/D4i
3.2.3.4
3.2.3.4 Verteiler in Sektor 4
Verteiler in Sektor 4

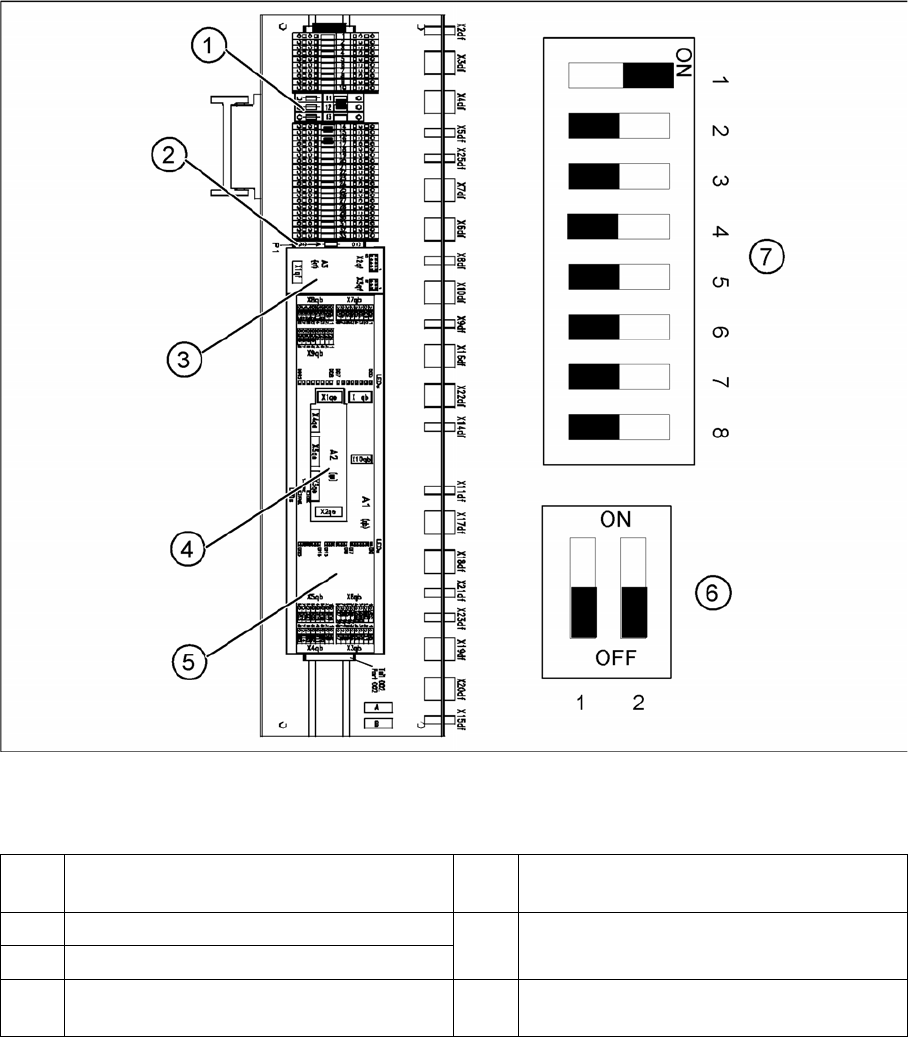

Übersicht - Verteiler Sektor 4
Legende
1 Feinsicherung 5x20 MT 3,15 A [00302999-
xx]
5 CAN E/A Modul 2 [00355051-xx]
2 Widerstand R1 6 DIP-Schalter für CAN-Bus Abschluss für
BE-Tisch in Sektor 4
3 CAN-Interface [03032364-xx]
4 Platine CAN Bus - Abschluss BE-Tisch
[03046863-xx]
7 DIP-Schalter zur Konfiguration des CAN E/
A Modul in Sektor 4
Übersicht
3.2.4 Computereinheit Elektrik
Serviceanleitung SIPLACE D4/D4i 31
3.2.3.5
3.2.3.5 Übersicht der Einstellungen
Übersicht der Einstellungen
3.2.4

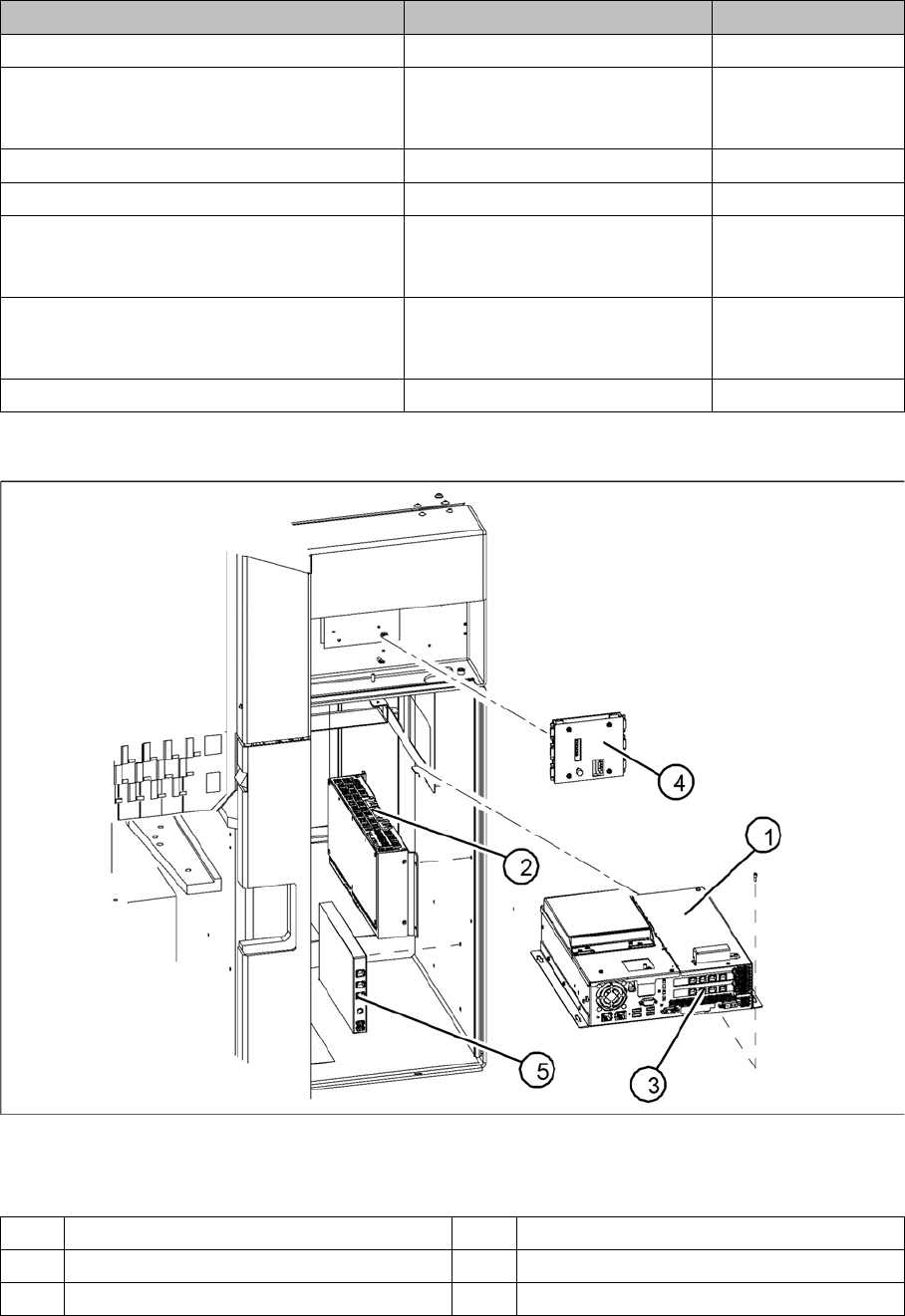

3.2.4 Computereinheit
Computereinheit
Computereinheit
Legende
Beschreibung Einstellung Einstellwerte
Vision DC/DC Konverter getauscht Keine Einstellung nötig
Platine CAN Bus - Abschluss BE-Tisch ge
-
tauscht
Konfiguration DIP-Schalter Siehe "3.2.3 Vertei
-
ler in den Sektoren
1-4" [ ➙ 27]
Feinsicherung 5x20 MT 3,15 A getauscht Keine Einstellung nötig
Relais RS30 24 V getauscht Keine Einstellung nötig
CAN-Interface getauscht Konfiguration DIP-Schalter Siehe "3.2.3 Vertei
-
ler in den Sektoren
1-4" [ ➙ 27]
CAN E/A Modul 2 getauscht Konfiguration DIP-Schalter Siehe "3.2.3 Vertei
-
ler in den Sektoren
1-4" [ ➙ 27]
Widerstand R1 getauscht Keine Einstellung nötig
1 Steuerrechner [0302341-xx] 4 Video Mehrfachkoppler [03040316-xx]
2 Maschinencontroller [03047697-01] 5 USB-Hub 2.0 [03032344-01]
3 Hotlink-Interface [03032343-xx]
Übersicht
Elektrik 3.2.5 Achseinschub
32 Serviceanleitung SIPLACE D4/D4i
3.2.4.1
3.2.4.1 Übersicht der Einstellungen
Übersicht der Einstellungen
3.2.5
3.2.5 Achseinschub
Achseinschub
3.2.5.1
3.2.5.1 Übersicht der Einstellungen
Übersicht der Einstellungen
Beschreibung Einstellung Anmerkung
Steuerrechner getauscht Keine Einstellung nötig Ma-Daten sichern
Software gem. der jeweiligen Installati
-
onsanleitung installieren.
Video Mehrfachkoppler ge
-
tauscht
Keine Einstellung nötig
Hotlink Interface getauscht Keine Einstellung nötig Beachten, dass die Karte im Steckplatz
sicher einrastet.
USB-Hub 2.0 getauscht Keine Einstellung nötig
Maschinencontroller getauscht Keine Einstellung nötig

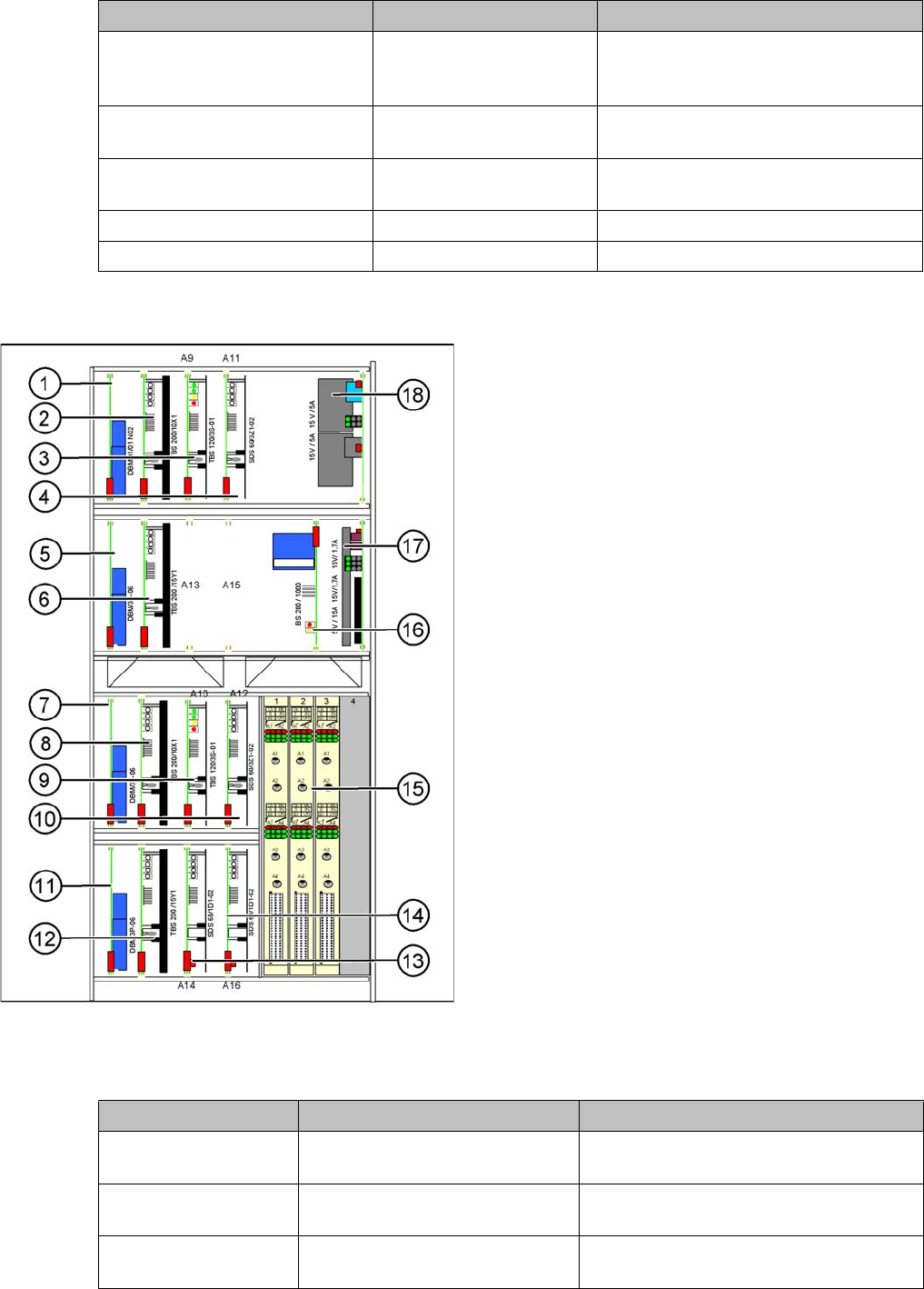

AchseAchseinschubtellplatz 1/4
Legende
1. Bremsplatine für X-Achse (Portal 1/2)
2. Servokarte für X-Achse (Portal 1/2)
3. Servokarte für Stern-Achse (Portal 1/2)
4. Servokarte für Z-Achse (Portal 1/2)
5. Bremsplatine für Y-Achse (Portal 1/2)
6. Servokarte für Y-Achse (Portal 1/2)
7. Bremsplatine für X-Achse (Portal 3/4)
8. Servokarte für X-Achse (Portal 3/4)
9. Servokarte für Stern-Achse (Portal 3/4)
10. Servokarte für Z-Achse (Portal 3/4)
11. Bremsplatine für Y-Achse (Portal 3/4)
12. Servokarte für Y-Achse (Portal 3/4)
13. Servokarte für DP-Achse (Portal 1/2)
14. Servokarte für DP-Achse (Portal 3/4)
15. 3 Achskarten A364
16. Ballastschaltung (Nur in Achseinschub an
Stellplatz 2/3)
17. Stromversorgung 5V/15A, 2x15V/5A
18. Stromversorgung 15V/5A
Beschreibung Einstellung Einstellwerte
Achseinschub komplett
getauscht
DIP-Schalter für den jeweiligen
Stellplatz einstellen
Am Bestückbereich 1+4 (OFF/OFF)
Am Bestückbereich 2+3 (ON/ON)
Achskarte A 364 Firmware für entsprechende Ach
-
se installieren
Siehe Abschnitt.
Servokarten Keine Einstellung nötig Servokarte für die entsprechende Achse
voreingestellt.
