Übersicht
BE-Handling 3.4.2 Schneidgerät
38 Serviceanleitung SIPLACE D4/D4i
3.4.2.2
3.4.2.2 Übersicht: Mechanischer Aufbau
Übersicht: Mechanischer Aufbau

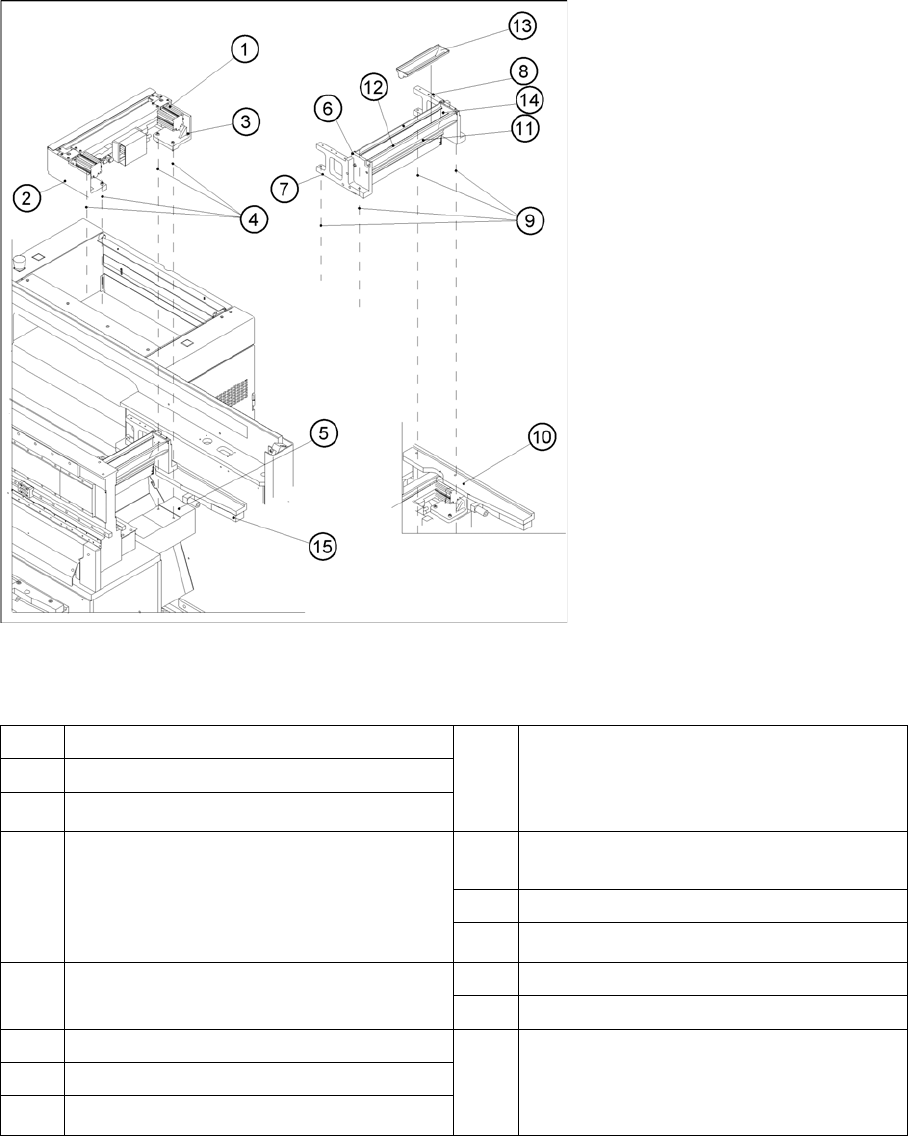

Übersicht: "Schneidgerät pneumatisch" Stand 04 und Leergurtleitkanal Stand 03
Legende
*) Lösen Sie diese Schrauben nur für den Aus- und Einbau des Schneidgerätes.
Sehen Sie dazu auch...
4.3.2.5 Schneidgerät pneumatisch ersetzen [ ➙ 83]
1 "Schneidgerät pneumatisch" 9 Befestigung des "Leergurtleitkanal kom
-
plett":
Je 2 Innensechskantschrauben M6x35,
links u. rechts
2 Schneidgerät-Halter, links
3 Schneidgerät-Halter, rechts
4 Befestigung des Schneidgerätes,
je 2 Innensechskantschrauben M6 x 25,
links und rechts *)
Evtl. untergelegte Scheiben / Bleche wer
-
den wieder benötigt!
10 Montagefläche des "Leergurtleitkanal kom
-
plett" auf dem Maschinenständer
11 Leitblech innen
12 Leitblech außen
5 Montagefläche des Schneidgerätes auf
dem Maschinenständer.
13 Pipetten-Abwurfbehälter
14 Abwurfbehälter (Profil)
6 "Leergurtleitkanal komplett" 15 Baugruppe Anschlagpuffer, links und
rechts am Maschinenständer
Befestigung: je 2 Innensechskantschrau
-
ben M8.
7 Leergurtleitkanal-Seitenteil links
8 Leergurtleitkanal-Seitenteil rechts
Übersicht
3.4.2 Schneidgerät BE-Handling
Serviceanleitung SIPLACE D4/D4i 39
3.4.2.3

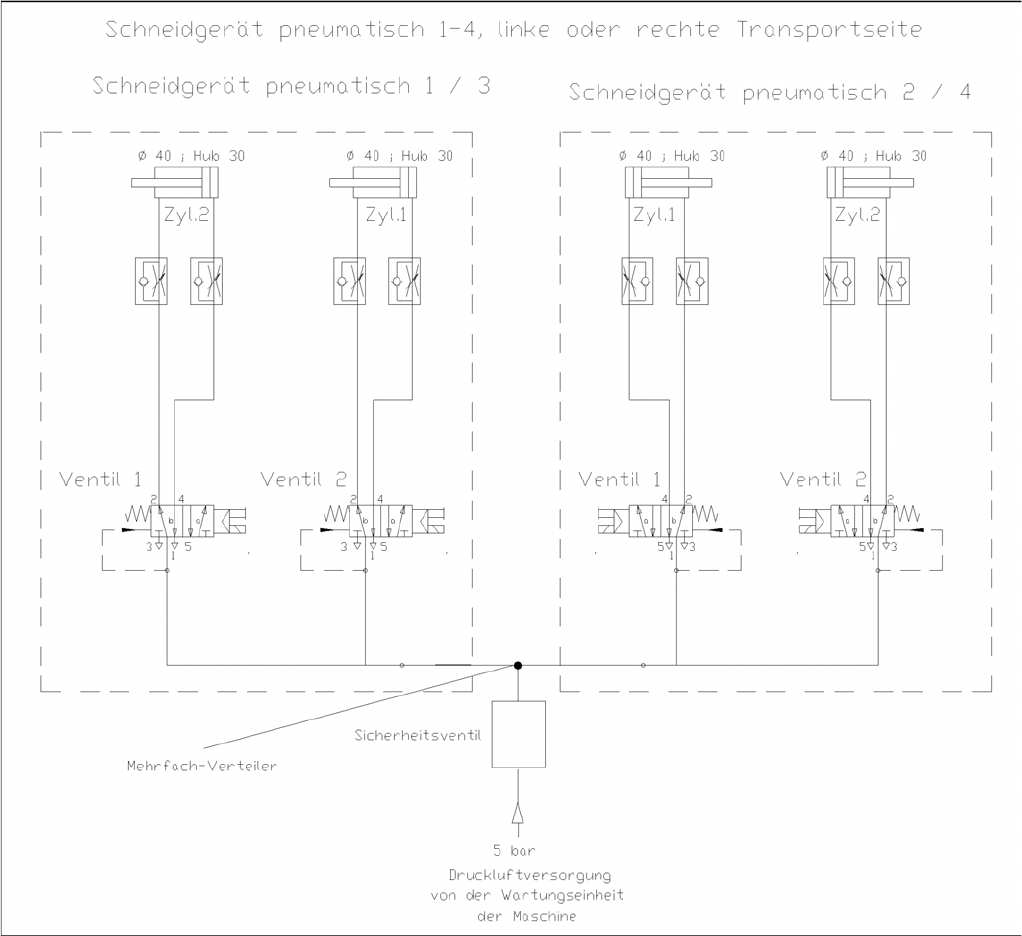

3.4.2.3 Pneumatikplan und Funktionsablaufplan
Pneumatikplan und Funktionsablaufplan
Pneumatikplan: Schneidgeräte pro Transportseite
Übersicht
Modularer Transport 3.5.1 Modulübersicht
40 Serviceanleitung SIPLACE D4/D4i
3.5
3.5 Modularer Transport
Modularer Transport
3.5.1
3.5.1 Modulübersicht
Modulübersicht
LP-Transport – Einfachtransport (D3/D4)
Legende
Der modulare Leiterplattentransport besteht aus dem Eingabeband, zwei Bestückbereichen, dem Zwi
-
schenband und dem Ausgabeband. Jeder Transport verfügt über eine automatische Breitenverstellung
und dem Hubtisch zur Klemmung der Leiterplatte. Standardmäßig ist der Automat mit dem LP-Ein
-
fachtransport ausgestattet. Der LP-Doppeltransport ist als Option lieferbar. Je nach Erfordernis kann
man die linke oder rechte Transportseite als feste Transportseite wählen.
1 Eingabeband 5 Ausgabeband
2 Bestückbereich 1 6 Hubtisch Bestückbereich 1
3 Zwischenband 7 Hubtisch Bestückbereich 2
4 Bestückbereich 2 8 Montagewanne
