Servicearbeiten Elektrik 4.1.2 Stromversorgungseinschub messen 50 Serviceanleitung SIPLACE D4/D4i M8-Innensechskantschraube zur Arretierung des Einschubs ► Ziehen Sie den Einschub bis zum Anschlag heraus. 4.1.1.4 4 . 1 .…
Servicearbeiten
4.1.1 Spannungen am Stromversorgungseinschub messen Elektrik
Serviceanleitung SIPLACE D4/D4i 49
4
4 Servicearbeiten
Servicearbeiten
4.1
4.1 Elektrik
Elektrik
4.1.1
4.1.1 Spannungen am Stromversorgungseinschub messen
Spannungen am Stromversorgungseinschub messen
4.1.1.1
4.1.1.1 Sicherheitshinweise
Sicherheitshinweise
4.1.1.2
4.1.1.2 Benötigte Hilfsmittel und Werkzeuge
Benötigte Hilfsmittel und Werkzeuge
▪ Digitalvoltmeter, Klasse 1,5
Messbereiche:
– Wechselspannung: 750 V
– Wechselstrom: 40 A
– Gleichspannung: 300 V
– Gleichstrom: 30 A
– Widerstand: 200 Ohm - 20 MOhm
▪ Messkabel mit Prüfspitzen bzw. Klemmen
▪ Wirkschaltplanmappe SIPLACE D4 [00194752-xx]
▪ Sechskantstiftschlüssel DIN 911, Größe 6
▪ Schlüssel 3 mm, Doppelbart, DIN 43668-J33 [00304191-xx]
4.1.1.3
4.1.1.3 Stromversorgungseinschub für die Messung vorbereiten
Stromversorgungseinschub für die Messung vorbereiten
Stromversorgungseinschub und Hauptschalter sind im Maschinenständer untergebracht. Vor dem Ein
-
schub befindet sich die Schutztüre, die mit dem Doppelbartschlüssel geöffnet werden kann.
Der Einschub ist im Maschinenständer mit einer M8-Innensechskantschraube gesichert.
Für Messungen an der Stromversorgung gehen Sie folgendermaßen vor:
► Schalten Sie den Automaten am Hauptschalter aus.
► Schutztüre mit Doppelbartschlüssel öffnen.
► Lösen Sie die M8-Sicherungsschraube zum Arretieren des Einschubs an der Frontunterseite (siehe
Abb.).
WARNUNG
Bei Nichtbeachtung der Sicherheitshinweise besteht Gefahr für Mensch und Maschine!
Die in dieser Anleitung beschriebenen Servicearbeiten sind nur durch speziell geschulte Ser
-
vicetechniker zu leisten und erfordern daher eine entsprechende Zusatzqualifikation und Zu
-
satzkenntnisse.
► Beachten Sie bei allen Servicearbeiten die Sicherheitshinweise aus der Betriebsanleitung!
GEFAHR
Der Automat wird mit 3 x 400 V~ (bzw. 3 x 204 V~ / 3 x 230 V~ / 3 x 380 V~ / 3 x 415 V~) ± 5
%, 50/60 Hz Netzspannung versorgt.
Teile dieser Anlage führen daher lebensgefährliche Spannungen - auch bei ausgeschaltetem
Hauptschalter.
Unsachgemäßer Umgang mit dem Automaten kann deshalb zu Tod oder schwerer
Körperverletzung sowie erheblichem Sachschaden führen.
Ausschließlich qualifiziertes Personal darf Messungen und Instandsetzungsarbeiten
durchführen.
► Beachten Sie die Sicherheitshinweise in Kapitel 2 dieser Anleitung.
► Beachten Sie die geltenden Unfallverhütungs- und DIN-Vorschriften (insbesondere DIN EN
60 204, Teil 1) bzw. die Vorschriften Ihres Landes.
Servicearbeiten
Elektrik 4.1.2 Stromversorgungseinschub messen
50 Serviceanleitung SIPLACE D4/D4i

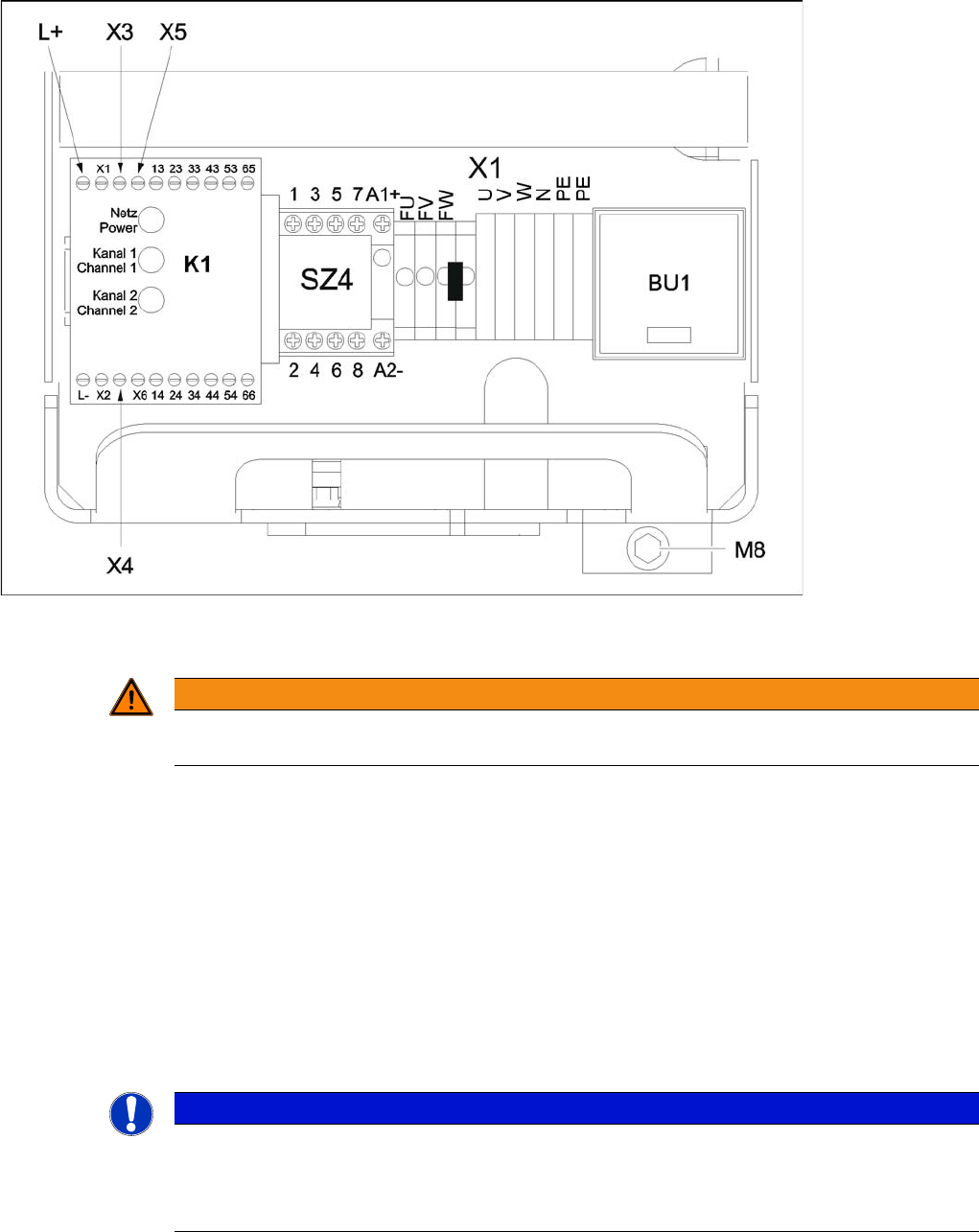

M8-Innensechskantschraube zur Arretierung des Einschubs
► Ziehen Sie den Einschub bis zum Anschlag heraus.
4.1.1.4
4.1.1.4 Was nach Abschluss der Servicearbeiten zu tun ist ...
Was nach Abschluss der Servicearbeiten zu tun ist ...
► Schieben Sie den Stromversorgungseinschub ein und arretieren Sie ihn mit der M8-Innensechs
-
kantschraube.
► Quetschen Sie beim Einschieben die Kabel nicht!
► Verschließen Sie die Schutztüre.
► Ziehen Sie den Schlüssel ab und verwahren Sie ihn sicher.
► Schalten Sie den Automaten am Hauptschalter ein und starten Sie ihn.
4.1.2
4.1.2 Stromversorgungseinschub messen
Stromversorgungseinschub messen
Die Lage der Baugruppen sehen Sie in "4.1.2.1 Vorderansicht" [ ➙ 51].
Die Eingänge an den Baugruppen sind mit ungeraden Zahlen gekennzeichnet, die Ausgänge mit gera
-
den Zahlen.
Bei den Sicherungen (F1 usw.) befindet sich der Eingang immer an der Unterseite der Baugruppe, bei
Schützen (SZ1 etc.) und Motorschutzschaltern (MS1 ...) immer an der oberen Seite.
WARNUNG
Achten Sie darauf, dass Netzkabel und Versorgungsleitungen im Automaten nicht geklemmt
werden oder die Isolierung beschädigt wird.
HINWEIS
Für diese Messungen muss der Automat gestartet sein.
Dies bedeutet, dass die Schutzhauben und BE-Klappen geschlossen und die BE-Tische ange
-
dockt sind. Der NOT-HALT ist entriegelt und die Starttaste gedrückt. Nur so sind die Betriebs
-
spannungen beispielsweise für die Servoverstärker, Hubtische usw. durchgeschaltet.
Servicearbeiten
4.1.2 Stromversorgungseinschub messen Elektrik
Serviceanleitung SIPLACE D4/D4i 51
4.1.2.1

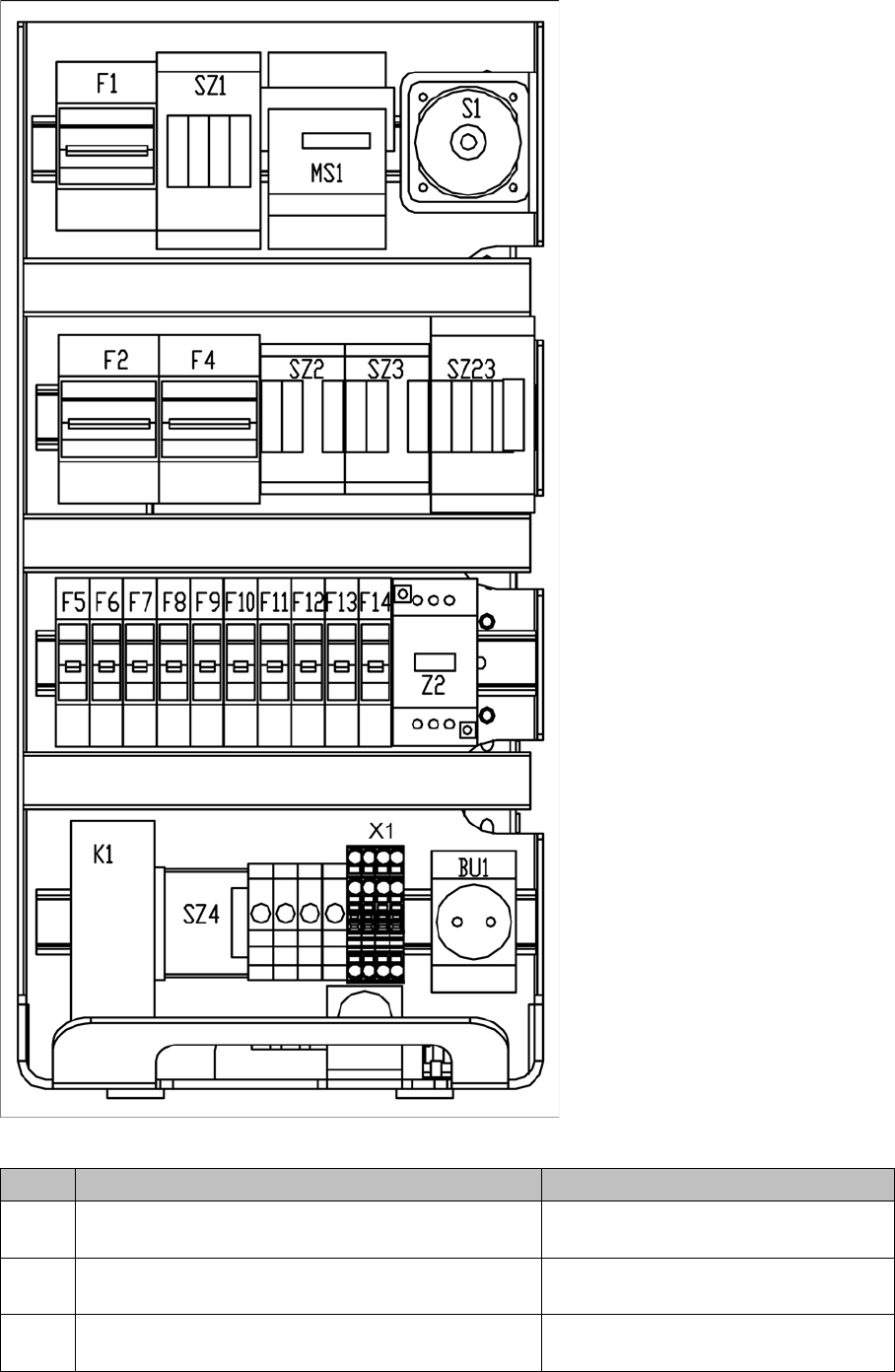

4.1.2.1 Vorderansicht
Vorderansicht
Stromversorgung - Frontansicht - Teileübersicht
Pos. Bezeichnung Spannungen
S1 Hauptschalter 3LC4/3-pol./40A 3 x 204 V~ / 3 x 230 V~ / 3 x 380 V~
/ 3 x 400 V~ / 3 x 415 V~
MS1 Motorschutzschalter PKZ2/3-pol./40A 3 x 204 V~ / 3 x 230 V~ / 3 x 380 V~
/ 3 x 400 V~ / 3 x 415 V~
SZ1 Schütz 3RT10/24V-/Baugröße S2 3 x 204 V~ / 3 x 230 V~ / 3 x 380 V~
/ 3 x 400 V~ / 3 x 415 V~
