Servicearbeiten
Elektrik 4.1.2 Stromversorgungseinschub messen
56 Serviceanleitung SIPLACE D4/D4i

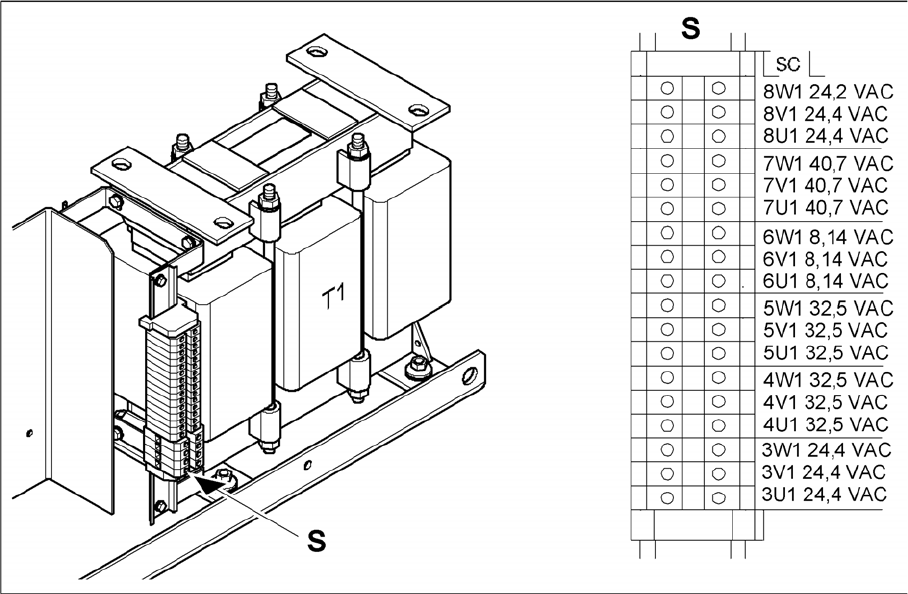

Sekundärseite des Transformators T1
Sekundäranschlussklemmen des Transformators T1
Auf der Sekundärseite liefert der Transformator T1 folgende Spannungen:
3 x 24,4 V~
3 x 40,7 V~
3 x 8,14 V~
3 x 32,5 V~
3 x 32,5 V~
3 x 24,4 V~
Servicearbeiten
4.1.2 Stromversorgungseinschub messen Elektrik
Serviceanleitung SIPLACE D4/D4i 57
Anschlusssteckerfeld des Stromversorgungseinschubs
Anschlusssteckerfeld des Stromversorgungseinschubs
Die Pinbelegung der einzelnen Stecker finden Sie in der Wirkschaltplanmappe in Rubrik 3
"Stromlaufpläne".
T1 Drehstromtransformator, 11,1 kVA
X14 P200 V - Schraubanschluss M6 (+) für die Versorgung der Servoverstärker der X/
Y-Achsen
X15,16,17, EEP N200 V - Schraubanschluss M8/M6 (-) für die Versorgung der Servoverstärker der
X/Y-Achsen
X2 zum Monitor 1, 2
X3 Box PC
X4 Micro Box PC
X5 Hauptverteiler/Unterverteiler (geregelte Spannung)
X6 LP-Transport
X7 Unterverteiler (ungeregelte Spannung)
X8 Axis Unit 1
X9 Axis Unit 2
X10 Hauptverteiler (ungeregelte Spannung)
X12 vom/zum Hauptverteiler, (Steuersignale, Stromversorgung)
X13 von/zum Hauptverteiler, (SSK-Peripherie)
Servicearbeiten
Elektrik 4.1.3 Verteiler in den Sektoren 1-4
58 Serviceanleitung SIPLACE D4/D4i
4.1.3
4.1.3 Verteiler in den Sektoren 1-4
Verteiler in den Sektoren 1-4
4.1.3.1
4.1.3.1 Teile tauschen
Teile tauschen
Die Baugruppen befinden sich hinter der Abdeckung an den entsprechenden Sektoren. Die Baugruppen
sind auf Profilschienen aufgesteckt und über Klemmleisten angeschlossen.
Entfernen Sie die Befestigungsschrauben der jeweiligen Abdeckung und entfernen diese.
Kennzeichnen Sie die Anschlussbelegung der Baugruppe.
Lösen Sie die Anschlüsse der jeweiligen Baugruppe.
Heben Sie die Baugruppe von der Profilschiene ab. Lösen Sie ggf. vorhandene Befestigungsschrau
-
ben.
4.1.4
4.1.4 Achseinschub
Achseinschub
4.1.4.1
4.1.4.1 Teile tauschen
Teile tauschen
Beenden Sie alle Bestückoperationen am Automaten
Schalten Sie den Automaten am Hauptschalter aus.
Öffnen Sie den Zugang zum Achseinschub auf dem gewünschten Stellplatz (1/4 oder 2/3).
Achseinschub komplett
DIP-Schalter auf der Backplane
Legende
1 Lage des DIP-Schalters auf der Backplane 3 Einstellung für Achseinschub an Stellplatz
2/3
2 Einstellung für Achseinschub an Stellplatz
1/4
