Servicearbeiten Elektrik 4.1.3 Verteiler in den Sektoren 1-4 58 Serviceanleitung SIPLACE D4/D4i 4.1.3 4 . 1 . 3 V e r t e ile r in d e n S e k t o r e n 1 - 4 Verteiler in den Sektoren 1-4 4.1.3.1 4 . 1 . 3 . 1 T e ile t…
Servicearbeiten
4.1.2 Stromversorgungseinschub messen Elektrik
Serviceanleitung SIPLACE D4/D4i 57

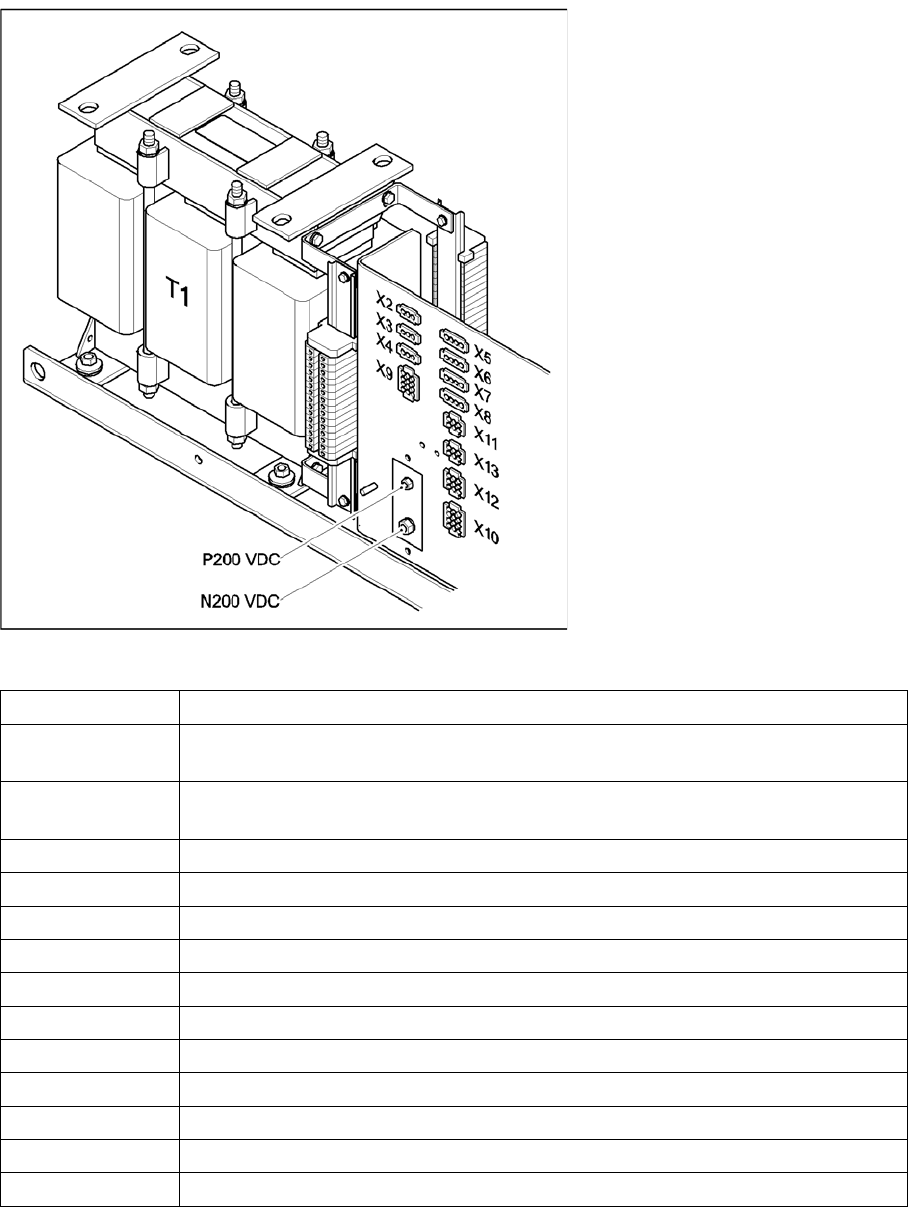

Anschlusssteckerfeld des Stromversorgungseinschubs
Anschlusssteckerfeld des Stromversorgungseinschubs
Die Pinbelegung der einzelnen Stecker finden Sie in der Wirkschaltplanmappe in Rubrik 3
"Stromlaufpläne".
T1 Drehstromtransformator, 11,1 kVA
X14 P200 V - Schraubanschluss M6 (+) für die Versorgung der Servoverstärker der X/
Y-Achsen
X15,16,17, EEP N200 V - Schraubanschluss M8/M6 (-) für die Versorgung der Servoverstärker der
X/Y-Achsen
X2 zum Monitor 1, 2
X3 Box PC
X4 Micro Box PC
X5 Hauptverteiler/Unterverteiler (geregelte Spannung)
X6 LP-Transport
X7 Unterverteiler (ungeregelte Spannung)
X8 Axis Unit 1
X9 Axis Unit 2
X10 Hauptverteiler (ungeregelte Spannung)
X12 vom/zum Hauptverteiler, (Steuersignale, Stromversorgung)
X13 von/zum Hauptverteiler, (SSK-Peripherie)
Servicearbeiten
Elektrik 4.1.3 Verteiler in den Sektoren 1-4
58 Serviceanleitung SIPLACE D4/D4i
4.1.3
4.1.3 Verteiler in den Sektoren 1-4
Verteiler in den Sektoren 1-4
4.1.3.1
4.1.3.1 Teile tauschen
Teile tauschen
Die Baugruppen befinden sich hinter der Abdeckung an den entsprechenden Sektoren. Die Baugruppen
sind auf Profilschienen aufgesteckt und über Klemmleisten angeschlossen.
► Entfernen Sie die Befestigungsschrauben der jeweiligen Abdeckung und entfernen diese.
► Kennzeichnen Sie die Anschlussbelegung der Baugruppe.
► Lösen Sie die Anschlüsse der jeweiligen Baugruppe.
► Heben Sie die Baugruppe von der Profilschiene ab. Lösen Sie ggf. vorhandene Befestigungsschrau
-
ben.
4.1.4
4.1.4 Achseinschub
Achseinschub
4.1.4.1
4.1.4.1 Teile tauschen
Teile tauschen
► Beenden Sie alle Bestückoperationen am Automaten
► Schalten Sie den Automaten am Hauptschalter aus.
► Öffnen Sie den Zugang zum Achseinschub auf dem gewünschten Stellplatz (1/4 oder 2/3).
Achseinschub komplett
DIP-Schalter auf der Backplane
Legende
1 Lage des DIP-Schalters auf der Backplane 3 Einstellung für Achseinschub an Stellplatz
2/3
2 Einstellung für Achseinschub an Stellplatz
1/4
Servicearbeiten
4.1.4 Achseinschub Elektrik
Serviceanleitung SIPLACE D4/D4i 59
Wird der Achseinschub getauscht, muss der Achseinschub für den jeweiligen Einbauplatz konfiguriert
werden. Dazu muss der DIP-Schalter auf der Backplane entsprechend eingestellt werden.
Achskarten A364 tauschen
► Beenden Sie alle Bestückoperationen am Automaten
► Schalten Sie den Automaten am Hauptschalter aus.
► Öffnen Sie den Zugang zum Achseinschub auf dem gewünschten Stellplatz (1/4 oder 2/3).
► Lösen Sie die Befestigungsschrauben der entsprechenden Achskarte
► Ziehen Sie die Achskarte aus dem Einschub heraus indem Sie die Entriegelungshebel nach oben
und unten kippen.
► Setzen Sie die neue Achskarte ein, drücken Sie die Baugruppe gegen die Kontaktkraft der
rückseitigen Stecker ein und ziehen Sie die beiden Befestigungsschrauben fest.
► Schalten Sie den Automaten wieder ein.

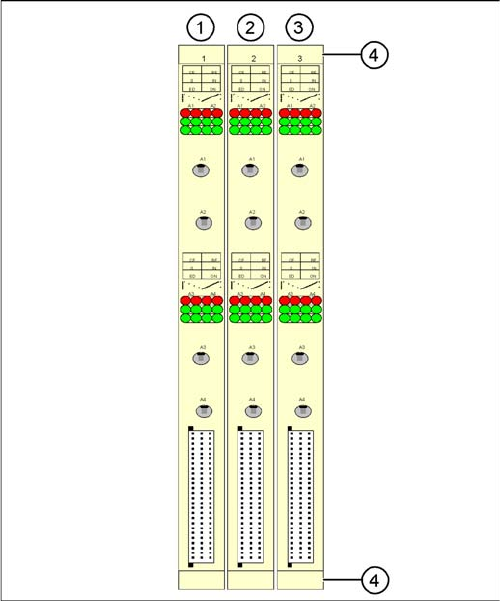

Achskarten A364 an der D2/D4
Legende für D4
Portalnummern für BB1 (in Klammern für BB2)
1. X-,Y-, Stern- und Z-Achse für Portal 1 (2)
2. X-,Y-, Stern- und Z-Achse für Portal 4 (2)
3. Dp-Achse für Portal 1 und 4 (2 und 3)
4. Entriegelungshebel mit Verschraubung
