Servicearbeiten 4.3.2 Schneidgerät BE-Handling Serviceanleitung SIPLACE D4/D4i 81 4.3.2.2 4 . 3 . 2 . 2 T e ile Teile Alle Ersatzteile mit Bildtafeln und den Artikelnummer n finden S ie im Ersatzteilkatalog. Sehen Sie da…
Servicearbeiten
BE-Handling 4.3.2 Schneidgerät
80 Serviceanleitung SIPLACE D4/D4i
► Takten / transportieren Sie das erste BE in die Abholposition. Prüfen Sie am vorderen Modulende
per SICHTKONTROLLE, ob alle Gurte einwandfrei in den Leergurtleitkanal gleiten.
► Nach Austausch des Kabels BE-Tisch und / oder der Kommunikationseinheit:
Beachten Sie den GEFAHR-Text zum SITEST-Programm.
Laden Sie das SITEST-Programm und überprüfen Sie die BE-Tisch-Funktionen.
► Verlassen Sie ggf. das SITEST-Programm.
► Starten Sie den Bestückvorgang.
4.3.2
4.3.2 Schneidgerät
Schneidgerät
4.3.2.1
4.3.2.1 Sicherheitshinweise
Sicherheitshinweise
GEFAHR
SITEST
Das SITEST-Programm darf grundsätzlich nur durch Personen gestartet werden, die in der An
-
wendung bei der Fa. SIPLACE geschult wurden und dadurch hierfür autorisiert sind!
► Das Schneidgerät muss auch für die Arbeit mit dem SITEST-Programm immer komplett
montiert sein und der BE-Wechseltisch muss eingefahren und richtig angedockt sein.
► Der in die Maschine eingefahrene BE-Wechseltisch muss immer vollständig mit
Zuführmodulen bzw. Dummy-Modulen gerüstet sein (siehe Betriebs- und Serviceanleitung,
Kap. Betriebssicherheit).
GEFAHR
Übergeordnet gelten die Kapitel "Betriebssicherheit" in der Betriebsanleitung und in dieser Ser
-
viceanleitung.
Der Automat wird mit
219/380 V +/- 5% bzw.
230/400 V +/- 5% bzw.
239/415 V +/- 5% bzw.
117/204 V +/- 5% bzw.
133/230 V +/- 5%,
50/60 Hz Netzspannung versorgt.
Teile der Anlage führen daher gefährliche Spannungen, im Maschinenständer-Innenraum auch
bei ausgeschaltetem Hauptschalter!
► Für alle Arbeiten im Bereich des Schneidgerätes muss die Maschine AUS-geschaltet und
vom Netz getrennt sein.
► Zusätzlich müssen die Druckluftzuführung am Hauptventil der Drucklufteinheit im
Maschinenständer abgeschaltet und die Druckluftleitungen durch Betätigen des Nadelven
-
tils an der Drucklufteinheit entlüftet sein.
WARNUNG
► Tragen Sie bei allen Arbeiten im Bereich der Messer / des Abstreifers ausreichend feste
Schutzhandschuhe!
► Am beweglichen und feststehenden Messer und am Abstreifer des Schneidgerätes besteht
erhöhte Verletzungsgefahr, auch bei ausgeschalteter Maschine!
Servicearbeiten
4.3.2 Schneidgerät BE-Handling
Serviceanleitung SIPLACE D4/D4i 81
4.3.2.2
4.3.2.2 Teile
Teile
Alle Ersatzteile mit Bildtafeln und den Artikelnummern finden Sie im Ersatzteilkatalog.
Sehen Sie dazu auch...
4.3.2.4 Übersicht Schneidgerät [ ➙ 82]
4.3.2.3
4.3.2.3 Werkzeuge, Verbrauchsstoffe, Dokumentation
Werkzeuge, Verbrauchsstoffe, Dokumentation
▪ Feste Schutzhandschuhe!
▪ Innensechskantdreher-Schlüsselsatz, Kreuzschlitzschraubendreher Gr. 4
▪ Gabelschlüssel SW 10, Schlitzschraubendreher Gr. 1
▪ Drehmomentschlüssel, Seitenschneider, Schublehre
▪ Fühlerlehren: 0,05 mm; 1,0 mm; 1,5 mm; 2,0 mm; 2,50 mm
▪ Ggf. Haarlineal (für Abstreiferprüfung)
▪ Montageplatte [00312731-01]
▪ 2 große Parallelzwingen (bzw. Montageplatte, siehe oben)
▪ Stabiler Tisch mit ebener Fläche zum Aufspannen des ausgebauten Schneidgerätes (bzw. Monta
-
geplatte, siehe oben)
▪ Loctite Nr. 234 [00334892-01]
▪ Molykote-Paste 250 g [02100335-01] (bevorzugt) oder ISOFLEX TOPAS NCA 52 Tube 50g
[00330850-01]
▪ Wasserunlöslicher, feiner Folienstift
▪ Trockenes, sauberes Tuch
▪ Aktueller Teilkatalog SIPLACE D4 und Wirkschaltplanmappe SIPLACE D4
▪ SITEST-Programm inkl. aktueller Bedienungsanleitung SITEST-Programm
Sehen Sie dazu auch...
5 Messmittel und Werkzeuge [ ➙ 191]
HINWEIS
Diese Anleitung gilt nur für das Schneidgerät pneumatisch Stand 04 und den dazugehörigen
Leergurtleitkanal Stand 03.
Der Stand 04 des Schneidgerätes beinhaltet u. a. einen Abstreifer für die Gurte, der über dem
beweglichen Messer eingebaut ist.
Servicearbeiten
BE-Handling 4.3.2 Schneidgerät
82 Serviceanleitung SIPLACE D4/D4i
4.3.2.4
4.3.2.4 Übersicht Schneidgerät
Übersicht Schneidgerät

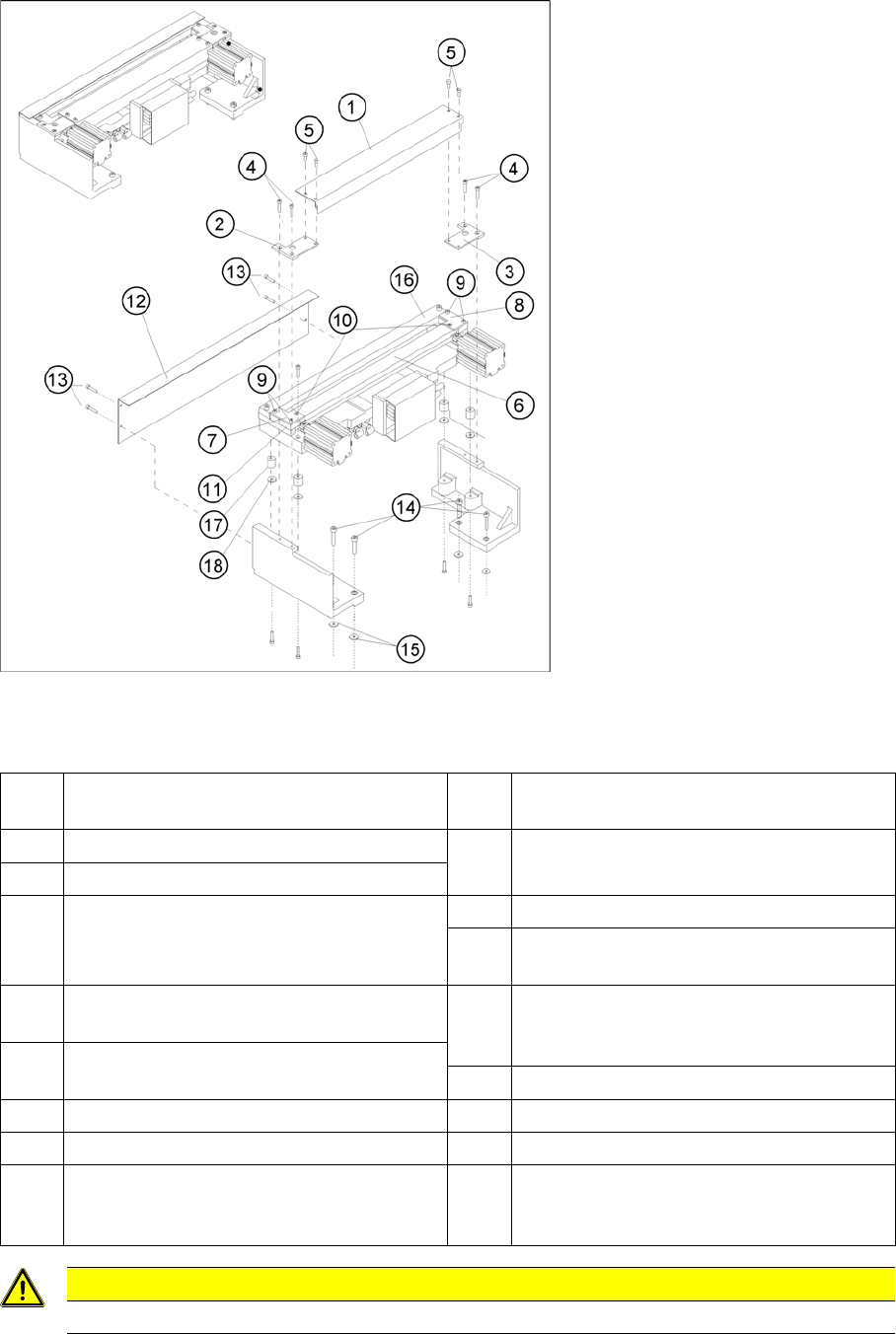

Übersicht Aus-/Einbau: Deckblech und Abstreifer
Legende
1 Deckblech 10 Befestigung des Abstreifers: je 1 Senk
-
schraube -> nicht lösen!
2 Deckblech-Halter links 11 Niederhalter mit darunterliegendem
Zwischenstück (links und rechts)
3 Deckblech-Halter rechts
4 Befestigung der Deckblech-Halter:
je 2 Zylinderschrauben M4 x 8 DIN 84 bzw.
je 2 Senkkopfschrauben M4 x 6 DIN 965
12 Prallblech
13 Befestigung des Prallblechs: 4 Innen
-
sechskantschrauben M4 x 8
5 Befestigung des Deckblechs (inkl. Abstrei
-
fer) -> nicht lösen!
14 Befestigung des Schneidgerätes am
Maschinenständer
4 Innensechskantschrauben M 6 x 25 *)
6 Abstreifer (mit darunter angeordnetem, be
-
weglichen Messer) 15 Evtl. untergelegte Scheiben / -bleche
7 Abstreiferhalter links 16 Festes Messer
8 Abstreiferhalter rechts 17 Schwingmetallpuffer
9 Befestigung der Abstreiferhalter: je 2 In
-
nensechskantschrauben M4 x 35, links und
rechts
18 Evtl. untergelegte Scheiben und ggf. Fe
-
derring
VORSICHT
Beachten Sie die Anzugsdrehmomente der Schrauben.
