Servicearbeiten BE-Handling 4.3.2 Schneidgerät 84 Serviceanleitung SIPLACE D4/D4i ► Nehmen Sie die Abdeckung von der Steuerun gspla - tine ab (14) . ► Lösen Sie an der Steuerungsplatine die Steckverb in - dung der Spannu…
Servicearbeiten
4.3.2 Schneidgerät BE-Handling
Serviceanleitung SIPLACE D4/D4i 83
*) Diese Schrauben nur für Aus-/Einbau des Schneidgerätes lösen.
Sehen Sie dazu auch...
6.4.3 Spalt zwischen Leergurtleitblech innen und Abstreifer-Vorderkante prüfen [ ➙ 224]
4.3.2.14 Abschließende Arbeiten [ ➙ 108]
Anzugsdrehmomente der Schrauben am Schneidgerät
4.3.2.5
4.3.2.5 Schneidgerät pneumatisch ersetzen
Schneidgerät pneumatisch ersetzen
Ausbau des Schneidgerätes
Gewinde Anzugsdrehmoment (Nm)
M3 1,0 – 1,3
M4 2,7 – 3,0
M5 5,5 – 6,0
M6 9,5 – 10,2
WARNUNG
► Tragen Sie feste Schutzhandschuhe
► Fassen Sie beim Aus-/Einbau das Schneidgerät nur links und rechts außen an.
► Schalten Sie die Maschine und anschließend die
Druckluft ein.
► Docken Sie den fahrbaren BE-Wechseltisch von der
Maschine ab und fahren ihn aus der Maschine her
-
aus.
► Schalten Sie die Druckluftzuführung an der Druckluft
-
einheit ab und entlüften Sie das Nadelventil an der
Drucklufteinheit.
► Schalten Sie die Maschine AUS und trennen Sie sie
vom Netz.

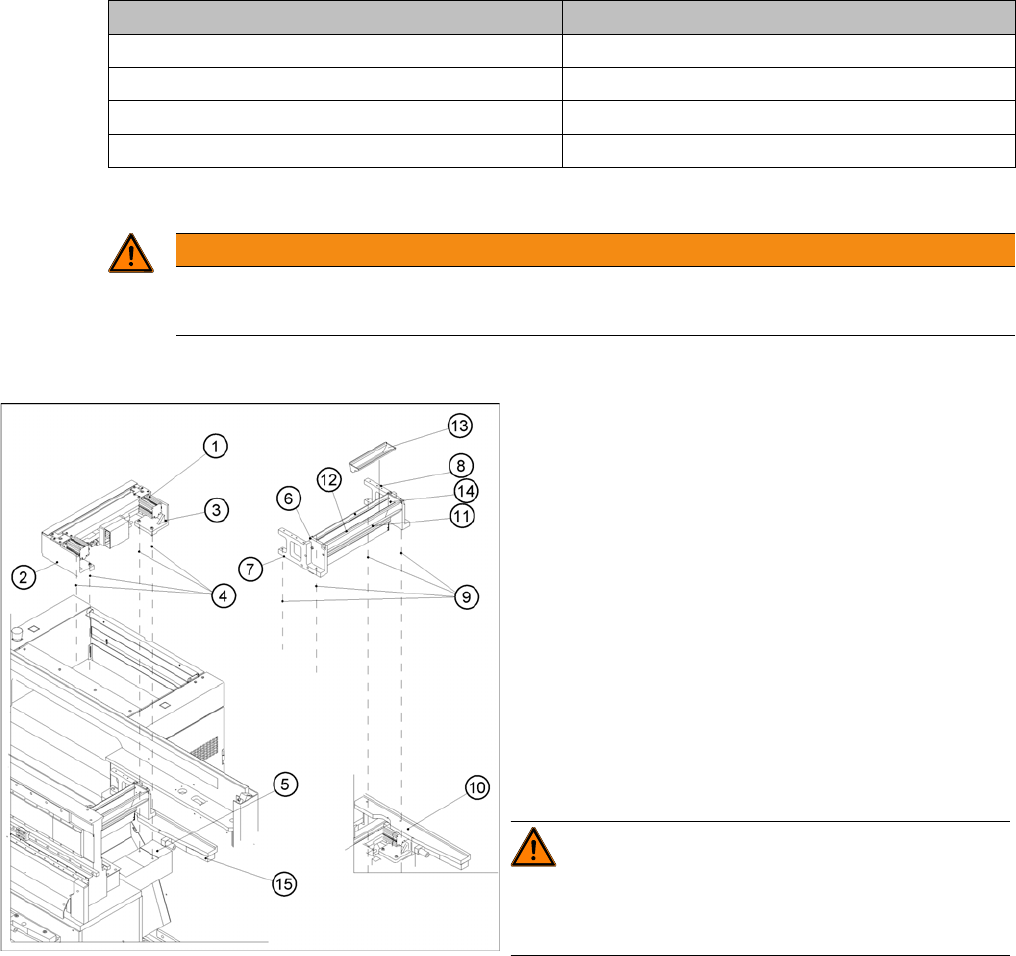

► Lösen Sie die Befestigung des "Leergurtleitkanals
komplett" (6) (M6x35) und heben Sie den Leergurt
-
leitkanal an und legen Sie ihn vorsichtig am LP-
Transport ab. Der Pipettenwechsler bleibt auf dem
Leergurtleitkanal befestigt.
WARNUNG! Grundsätzlich besteht Verlet
-
zungsgefahr an der Schneide der Messer.
Prallblech, Deckblech und Schutzblech müssen deshalb
montiert bleiben.
► Lösen Sie links und rechts am Maschinenständer,
unterhalb der Auflagefläche für den BE-Tisch, die Be
-
festigung der Baugruppe Anschlagpuffer (15) (je 2 In
-
nensechskantschrauben M8x25).
Servicearbeiten
BE-Handling 4.3.2 Schneidgerät
84 Serviceanleitung SIPLACE D4/D4i
► Nehmen Sie die Abdeckung von der Steuerungspla
-
tine ab (14).
► Lösen Sie an der Steuerungsplatine die Steckverbin
-
dung der Spannungsversorgung und der Ansteue
-
rung (11, 10).
► Nehmen Sie die Abdeckung vom Kabelschacht ab
(5).
► Lösen Sie den Druckluftanschluss (9) (Y-Steckver
-
schraubung) des Schneidgerätes im Kabelschacht
(5).
► Entnehmen Sie den Kabelschacht, die losen Kabel
und Druckluftleitungen und legen Sie in der Maschine
ab.
► Lösen Sie vorsichtig den entsprechenden Kabelbin
-
der (10) auf der Außenseite der Steuerungsplatinen-
Box. Die Kabel dürfen dabei nicht beschädigt wer
-
den!
Servicearbeiten
4.3.2 Schneidgerät BE-Handling
Serviceanleitung SIPLACE D4/D4i 85
Einbau des Schneidgerätes
► Stellen Sie sicher, dass auf dem Abdeckblech über dem beweglichen Messer folgende Warnschilder
(siehe Betriebsanleitung) vorhanden sind und bringen Sie diese ggf. an:
⇨ Klebeschild mit Text: "Maschine vom Netz trennen und ....",
⇨ Klebeschild: Dreieck-Warnsymbol "Handverletzung".
WARNUNG! Der Bereich unterhalb des
Schneidgerätes muss frei sein.
Stellen Sie z. B. auch nicht Ihre Füße darunter!

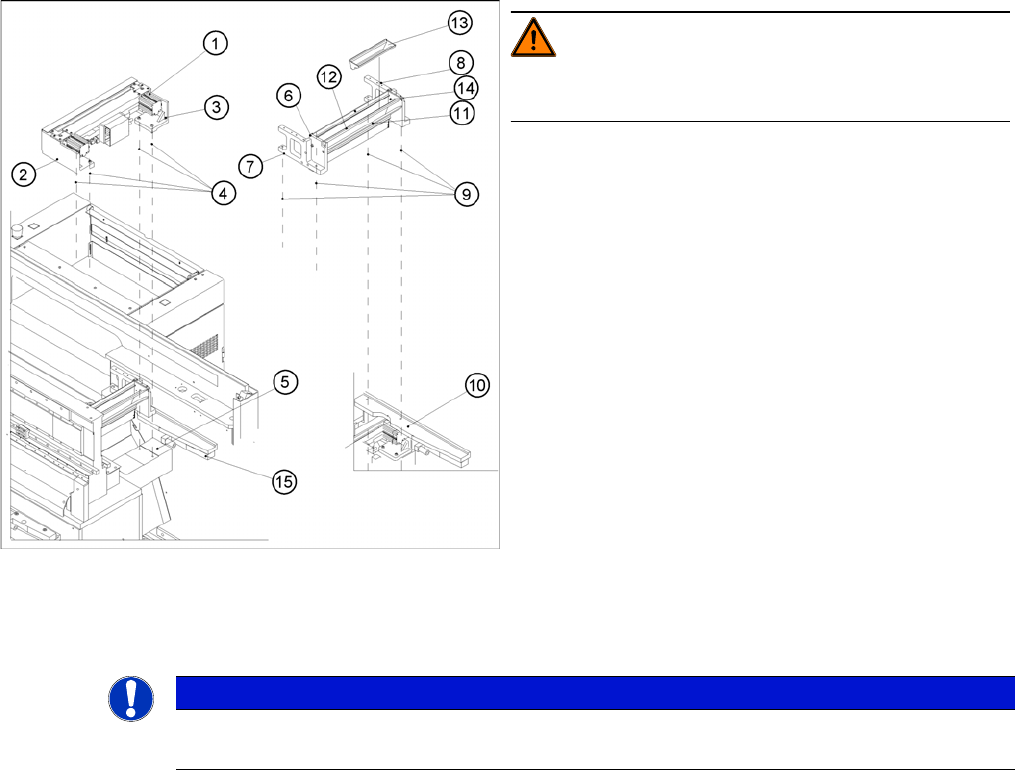

► Lösen Sie die Befestigung des Schneidgerätes am
Maschinenständer:
Je 2 Schrauben M6x25 (4), am linken (2) und rechten
Halter (3) des Schneidgerätes.
⇨ Im Ausnahmefall können Scheiben / Bleche zwi
-
schen den Auflageflächen am Maschinenständer
und dem Schneidgerät eingelegt sein.
Diese werden wieder benötigt!
► Greifen Sie das Schneidgerät von unten links und
rechts neben der Steuerplatine.
► Ziehen Sie das Schneidgerät zur Maschinen-
Außenseite (= zu Ihrem Körper hin) von den
Auflageflächen (am Maschinenständer) heraus.
► Legen Sie das Schneidgerät so ab, dass auch für un
-
beteiligte Personen keine Verletzungsgefahr besteht.
Legen Sie das Gerät gleich in die zugehörige Verpa
-
ckung / Container!
HINWEIS
► Falls Sie ein fabrikneues Schneidgerät einbauen, entfernen Sie vor dem Einbau
überschüssiges Öl und Fett.
