Servicearbeiten
4.3.2 Schneidgerät BE-Handling
Serviceanleitung SIPLACE D4/D4i 93

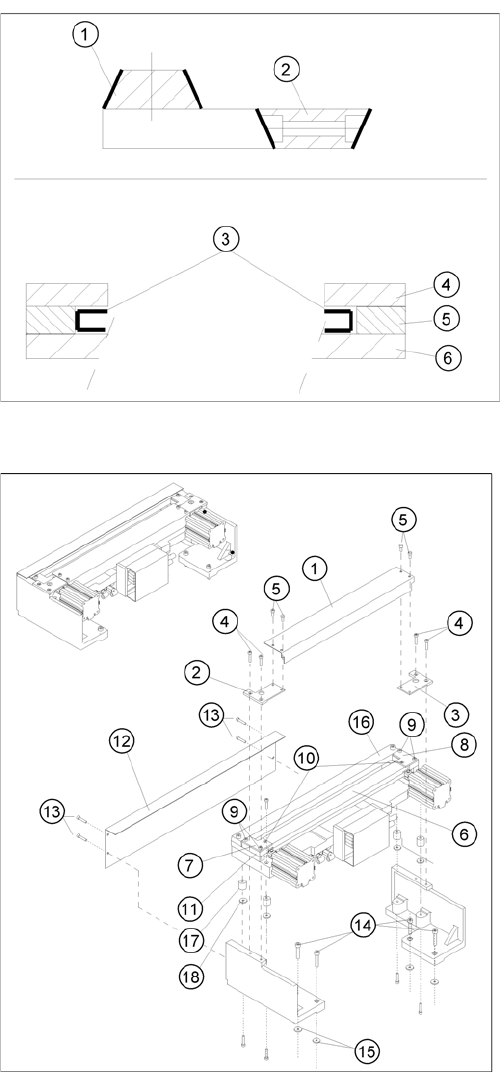

Neues festes und bewegliches Messer montieren, Lage
der Messer; zu fettende Gleitflächen
Legende
1. Festes Messer
2. Bewegliches Messer
3. Vor Einbau des beweglichen Messers zu fettende
Gleitflächen
4. Niederhalter
5. Zwischenstück
6. Auflagefläche
VORSICHT!
Achten Sie auf richte Drehlage der Schneiden, erkennbar
an der Schräge.
Beachten Sie die Anzugsdrehmomente der Schrauben.
► Setzen Sie das bewegliche Messer lagerichtig in das
Schneidgerät ein und verschieben Sie es parallel bis
in seine ursprüngliche Einbauposition.
► Geben Sie Loctite Nr. 243 auf die beiden Schrauben
M4 für die Befestigung des Gelenkes im beweglichen
Messer (7).
► Setzen Sie diese Schrauben wieder links und rechts
in das bewegliche Messer ein.
HINWEIS!
Stellen Sie sicher, dass die Mittellinie/
Gabelschlüsselfläche des Gelenks im rechten Winkel zur
Gleitfläche des beweglichen Messers verläuft (5, 6) und
das Gelenk ungehindert im Langloch (= Verdrehsiche
-
rung) im beweglichen Messer gleiten kann.
► Halten Sie am entsprechenden Gelenk mit dem
Gabelschlüssel SW 10 dagegen und ziehen Sie bei
-
de Schrauben mit dem korrekten Drehmoment fest.
► Legen Sie die 2 neuen Zwischenstücke links und
rechts neben dem beweglichen Messer ein. Die ein
-
gelaserte Nummer muss an der dem Messer abge
-
wandten Seite sein.
⇨ Zwischenstücke und Messer sind aufeinander ab
-
gestimmt!
Servicearbeiten
BE-Handling 4.3.2 Schneidgerät
94 Serviceanleitung SIPLACE D4/D4i
► Prüfen Sie mittels Fühlerlehre auf der gesamten Länge und Breite des Messers den Spalt zwischen
Abstreifer und beweglichem Messer:
⇨ Die 0,05 mm-Fühlerlehre muss durchzuziehen sein.
⇨ Die 0,25 mm-Fühlerlehre darf nicht durchzuziehen sein.
Ist der Spalt nicht in Ordnung, so prüfen Sie:
► Wurde ein falscher Niederhalter (mit Erzeugnisstand < 03) eingebaut?
Die Niederhalter sind auf das Schneidgerät Stand -04 (= mit Abstreifer) abgestimmt!
► Wurde das Messer, der Abstreifer, etc., vor dem Einbau nicht gereinigt?
Wenn der Spalt in Ordnung ist:
► Klappen Sie das Deckblech (mit montierten Deckblech-Haltern) vorsichtig über den Abstreifer
zurück.
Neues festes und bewegliches Messer montieren, Lage
der Messer; zu fettende Gleitflächen
► Fetten Sie die Kontakt-/Gleitflächen für das bewegli
-
che Messer exakt in dem gekennzeichneten Bereich
(3).
⇨ Die Messer dürfen nicht gefettet werden.
► Legen Sie links und rechts ein Einstellblech
(0,5
-
1,0 mm Dicke) zwischen Zwischenstück und
Stirnseite des beweglichen Messers ein.
► Legen Sie die vorher ausgebauten Niederhalter wie
-
der auf die neuen Zwischenstücke.
⇨ Die Niederhalter Stand 03 sind auf das
Schneidgerät Stand -04 (= mit Abstreifer) abge
-
stimmt!
► Legen Sie den vorher ausgebauten Abstreifer-Halter
(mit Abstreifer) wieder ein und ziehen Sie die 4 Innen
-
sechskantschrauben (9) vorerst nur handfest an.
► Schieben Sie die Zwischenstücke (mit eingelegtem
Einstellblech) auf Anschlag an das bewegliche Mes
-
ser heran, jedoch nicht auf Pressung, da sonst die
Einstellbleche nicht mehr zu entnehmen sind.
⇨ Der maximal zulässige Spalt ist 1,0 mm.
► Ziehen Sie in dieser Position die 4 Schrauben an den
Abstreifer-Haltern über Kreuz fest.
⇨ Beachten Sie die Anzugsdrehmomente der
Schrauben.
► Entfernen Sie beide Einstellbleche.
► Setzen Sie das neue feste Messer lagerichtig ein
(siehe Abbildung) und schrauben Sie es fest (2
Schrauben).
⇨ Beachten Sie die Anzugsdrehmomente der
Schrauben.
Servicearbeiten
4.3.2 Schneidgerät BE-Handling
Serviceanleitung SIPLACE D4/D4i 95
Sehen Sie dazu auch...
4.3.2.7 Festes und bewegliches Messer inkl. Zwischenstücke ersetzen [ ➙ 91]
4.3.2.4.1 Anzugsdrehmomente der Schrauben am Schneidgerät [ ➙ 83]
6.4.3 Spalt zwischen Leergurtleitblech innen und Abstreifer-Vorderkante prüfen [ ➙ 224]
4.3.2.14 Abschließende Arbeiten [ ➙ 108]

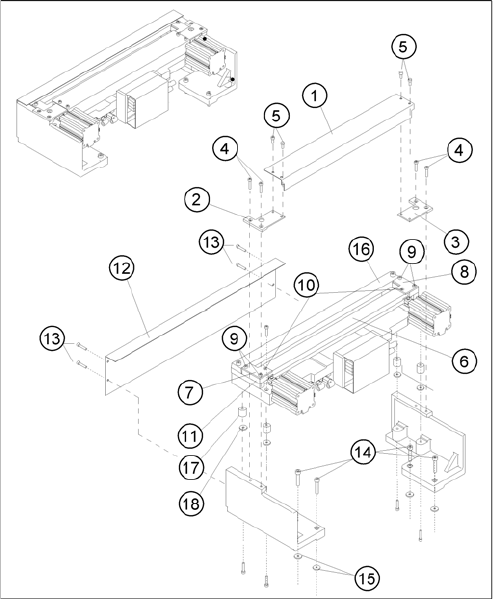

► Achten Sie auf die Parallelität der Kanten und schrau
-
ben Sie die Deckblech-Halter auf dem Schneidgerät
fest (je 2 Schrauben M4 (7, 9):
⇨ -> Die Kabel dürfen nicht gequetscht oder auf Zug
beansprucht werden.
► Montieren Sie das Prallblech über dem festen Mes
-
ser (4 Schrauben M4 (12, 13)).
► Entfernen Sie die Parallelzwingen vom Schneidgerät
bzw. bauen Sie das Schneidgerät von der Montage
-
platte ab.
► Bauen Sie das Schneidgerät in die Maschine ein.
(Siehe "4.3.2.5 Schneidgerät pneumatisch ersetzen"
[ ➙ 83].)
► Bauen Sie den "Leergurtleitkanal komplett" ein und
prüfen Sie den Spalt zwischen Leergurtleitblech in
-
nen und Abstreifer-Vorderkante.
► Führen Sie die entsprechenden "Abschließenden Ar
-
beiten" durch.
