带式喂料器的操作 2-3 2.1.2. 卷轮固定 8mm 带式喂料器 注意卷带方向如下图所示固定 卷轮。 8mm 带式喂料器使用料带 卷盘制动器固 定卷轮。 图 2-4. 8mm 带式喂料器卷轮固定 12~88mm 带式喂料器 带式喂料器的卷轮似乎镶嵌于料带卷盘制动器的 ‘ ㄷ ’ 形槽进行固定。 图 2-5. 12mm-88mm 带式喂料器的卷轮固定 Reel Brake ‘ ㄷ ’ 形槽
三星
SM-Series
气动带式喂料器
的操作手册
2-2
12~16mm 带式喂料器
图
2-2.
打开
SM 12/16mm
带式喂料器的料带导轨
24~88mm 带式喂料器
图
2-3.
打开
SM 24mm~88mm
带式喂料器的料带导轨
带式喂料器的操作
2-3
2.1.2. 卷轮固定
8mm 带式喂料器
注意卷带方向如下图所示固定卷轮。 8mm 带式喂料器使用料带卷盘制动器固
定卷轮。
图
2-4. 8mm
带式喂料器卷轮固定
12~88mm 带式喂料器
带式喂料器的卷轮似乎镶嵌于料带卷盘制动器的 ‘ㄷ’形槽进行固定。
图
2-5. 12mm-88mm
带式喂料器的卷轮固定
Reel Brake
‘ㄷ’ 形槽
三星
SM-Series
气动带式喂料器
的操作手册
2-4

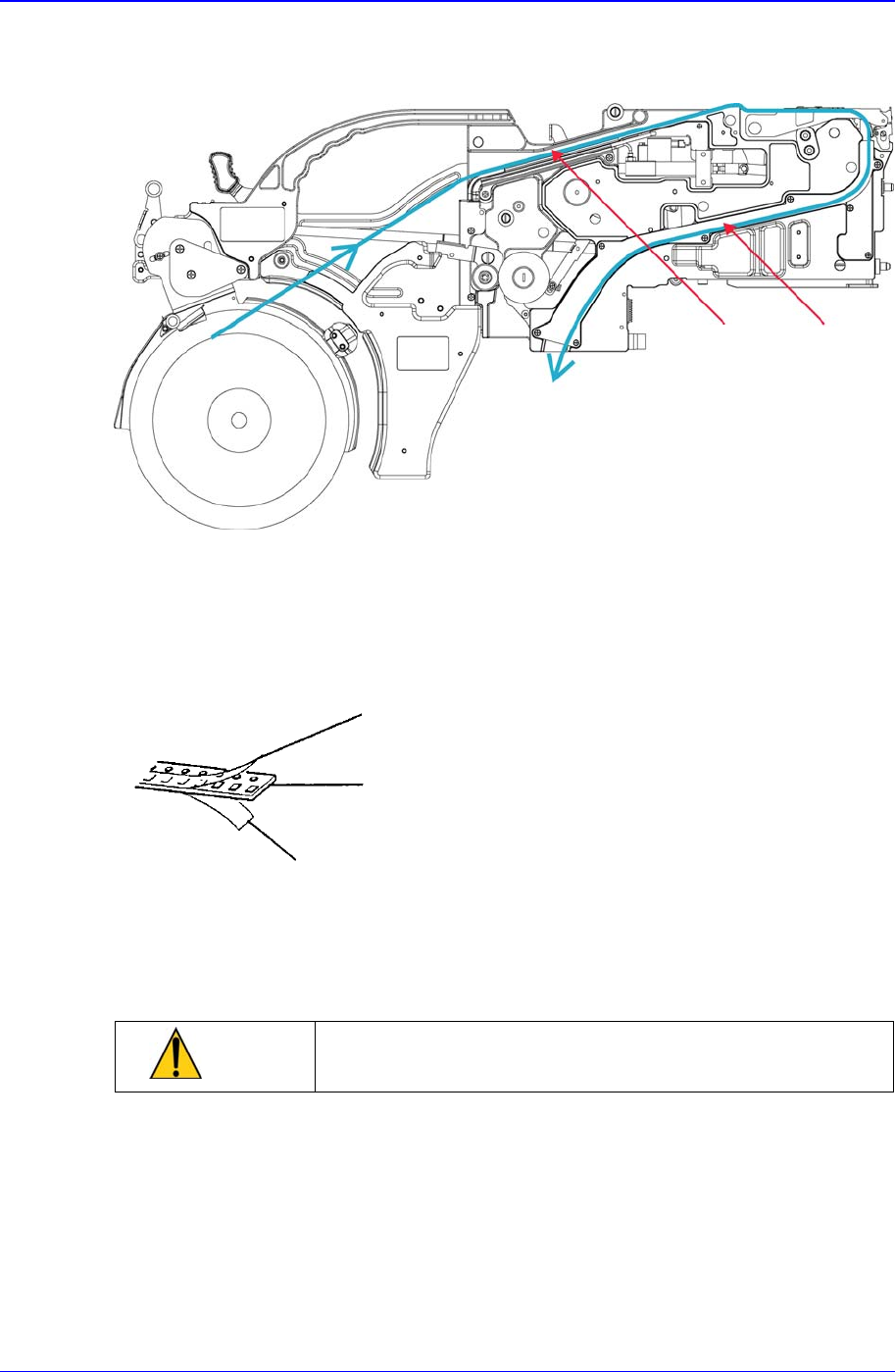

2.1.3. 卷带的安装及排出
如下图使卷带(Tape)通过槽A。
图
2-6.
卷带的安装方法
卷带由上盖卷带(top cover tape)、传输卷带(carrier tape)及下盖卷带(bottom cover
tape)等3种卷带组成。一般来说，传输卷带与下盖卷带是不分离的，因此把传输卷
带与下盖卷带合称为传输卷带。
图
2-7.
带的组成
上盖卷带和传输卷带如下图所示通过料带导轨槽和主机架后，从料带的末端揭开上
盖卷带35cm，从料带导轨的插槽拔出。
注 意
如果传送带的末端到吸附位置的距离短可能会发生磁带卡
住等问题请充分拉长。
上盖卷带
传输卷带
下盖卷带
槽 A
槽 B
