三星 SM-Series 气动带式喂料器 的操作手册 2-8 图 2-12. 确认料带导轨和料带，机架是否正常安装 (SM 8mm 带式喂料器 ) 注 意 如果带式喂料器的传输卷带非正常安装于料带导轨 & 机架， 不紧贴于料带导轨 & 机架，则会引起料带供给不良和部件浪 费等问题，请仔细确认贴紧状态后使用 卷带导向器 机架 Ta p e
带式喂料器的操作
2-7
图
2-11.
把链轮安装到传输卷带
对准料带导轨插槽，向后拉起上盖卷带进行调节。
注 意
无法从料带导轨中圆滑抽出上盖卷带时，会发生卷带现象，
请仔细确认后使用。
往料带导轨方向推开锁夹，固定料带导轨和锁夹。
注 意
请勿在料带导轨开启状态下关闭锁夹。
通过料带是否正常设置在料带导轨，链轮是否正常突出于传输卷带的移送槽进行终
确认。
卷带导向器
传输卷带
锁夹
链轮
三星
SM-Series
气动带式喂料器
的操作手册
2-8
图
2-12.
确认料带导轨和料带，机架是否正常安装
(SM 8mm
带式喂料器
)
注 意
如果带式喂料器的传输卷带非正常安装于料带导轨&机架，
不紧贴于料带导轨&机架，则会引起料带供给不良和部件浪
费等问题，请仔细确认贴紧状态后使用
卷带导向器
机架
Tape
带式喂料器的操作
2-9

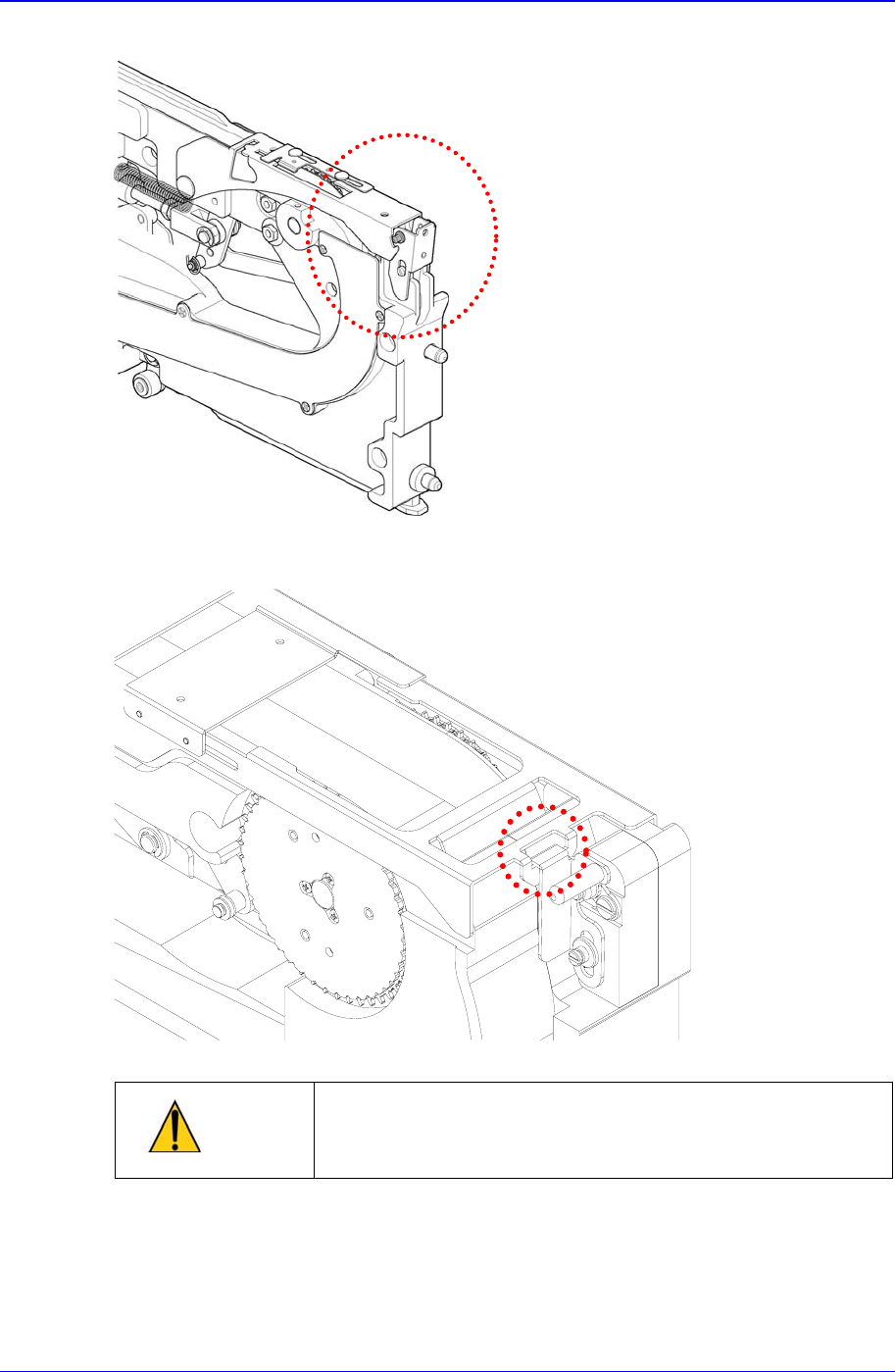

请确认料带导轨、锁夹的固定状态。
图
2-13.
确认料带导轨和锁夹的固定状态
(SM 12mm~16mm
带式喂料器
)
图
2-14.
确认料带导轨和锁夹的固定
(Locking)
状态
(SM 24mm~88mm
带式喂料器
)
注 意
料带导轨和锁夹的固定不确定状态下进行使用，会引发料
带供给不良、与GANTRY本体碰撞等问题，请仔细确认固
定（Locking）状态后进行使用。
