带式喂料器的操作
2-9
请确认料带导轨、锁夹的固定状态。
图
2-13.
确认料带导轨和锁夹的固定状态
(SM 12mm~16mm
带式喂料器
)
图
2-14.
确认料带导轨和锁夹的固定
(Locking)
状态
(SM 24mm~88mm
带式喂料器
)
注 意
料带导轨和锁夹的固定不确定状态下进行使用，会引发料
带供给不良、与GANTRY本体碰撞等问题，请仔细确认固
定（Locking）状态后进行使用。
三星
SM-Series
气动带式喂料器
的操作手册
2-10
2.1.5. 固定上盖卷带
8mm 带式喂料器
固定从分离插槽抽出的上盖卷带。 在 SM 8mm 带式喂料器，把料带分离插槽
中抽出的上盖卷带挂在辊轮 A,B，置于排出齿轮与成形齿轮之间。
此时，上盖卷带绷紧状态下放置于上述两个齿轮之间，固定上盖卷带。这时逆
时针方向转动排出齿轮，使之维持不松弛状态。
注 意
上盖卷带在经过辊轮 B 或排出齿轮与成形(Forming)齿轮之
间时，需要扁平通过以避免折曲或跳过辊轮或齿轮。
一旦折曲或脱离排出齿轮，就可能造成vinyl卡住等问题，需
要加以注意。

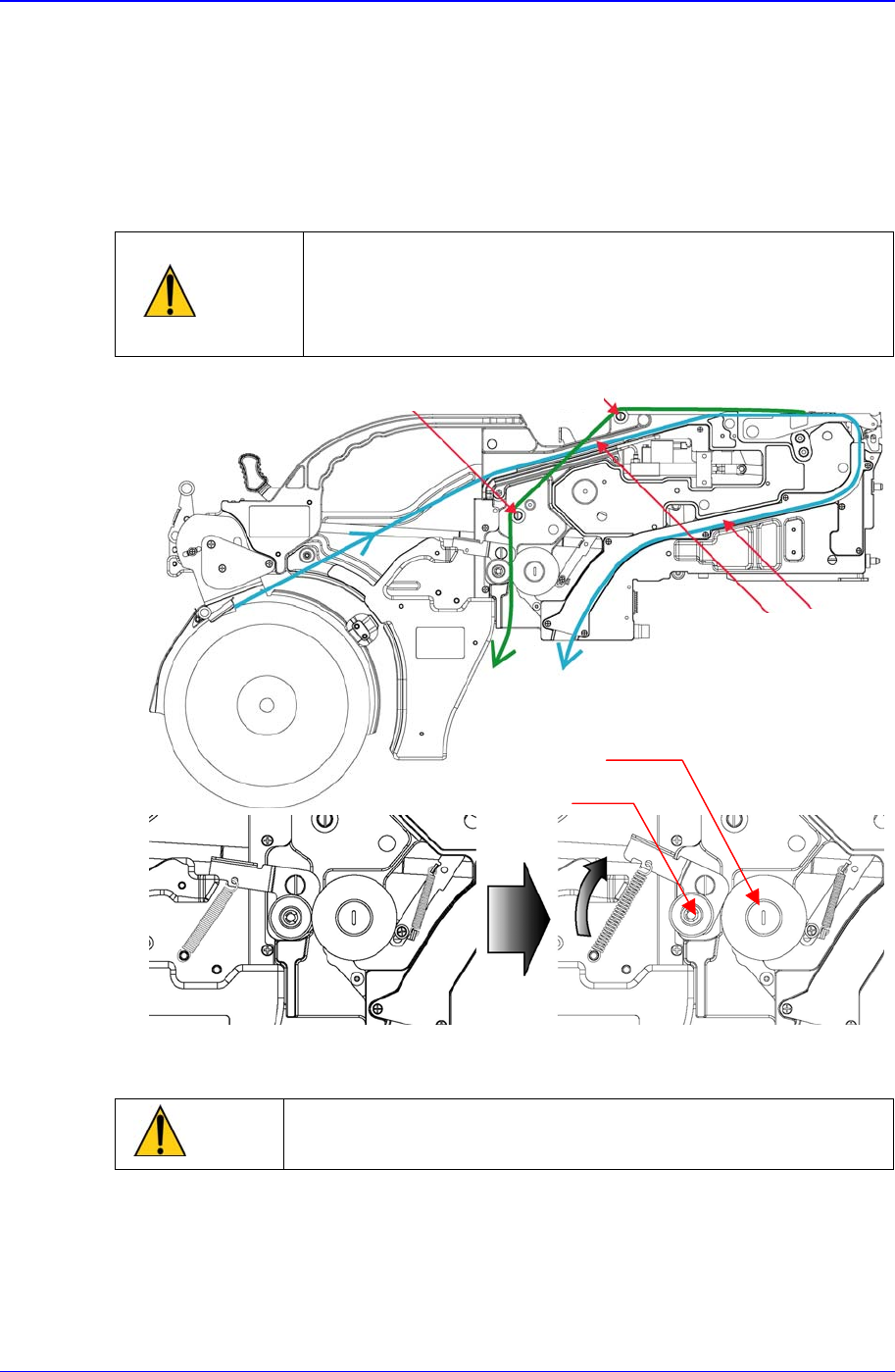

图
2-15.
上盖卷带在辊轮与齿轮之间的固定方法
(SM 8mm
带式喂料器
)
注 意
盖卷带固定时，
成形(Forming)齿轮受到弹簧支撑，注意避免手
指伸进成形齿轮与排出齿轮之间。
成形(Forming)齿轮
排出齿轮
槽 A
槽 B
辊轮
A
辊轮 B
带式喂料器的操作
2-11
12~16mm 带式喂料器
盖卷带贴装时，如下图所示注意料带的方向，使盖卷带的贴装面（紧贴于传输
卷带的面）对准成形齿轮方向。
在 SM 12mm~16mm 带式喂料器中，把料带分离插槽中抽出的上盖卷带挂在辊
轮 A,B，置于排出齿轮与成形齿轮之间。以下要领同 SM 8mm 带式喂料器。
图
2-16.
上盖卷带在辊轮与齿轮之间的固定方法
(SM 12mm~16mm
带式喂料器
)
24~88mm 带式喂料器
盖卷带贴装时，如下图所示注意料带的方向，使盖卷带的贴装面（紧贴于传输
卷带的面）对准 pressing gear 方向。
在 SM 12mm~16mm 带式喂料器中，把料带分离插槽中抽出的上盖卷带挂在辊
轮 A，置于排出齿轮与 pressing gear 之间。
此时崩紧顶端盖磁带的状态下置于上述两齿轮之间后固定顶端盖磁带。然后一
手水平拉紧顶端盖磁带后顺时针方向旋转 pressing gear 使之不松弛。
辊轮 B
成形(Forming)齿轮
排出齿轮
槽 A
槽 B
辊轮
B
辊轮 A
