三星 SM-Series 气动带式喂料器 的操作手册 2-12 图 2-17. 上盖卷带在辊轮与齿轮之间的固定方法 (SM 24mm~88mm 带式喂料器 ) 注 意 检查上盖卷带是否被卷入卷带导向器下面，并检查元件是 否准 确地进入喂料器的拾取位置。 Pressing gea r 排出齿轮 槽 A 槽 B 辊轮 A
带式喂料器的操作
2-11
12~16mm 带式喂料器
盖卷带贴装时，如下图所示注意料带的方向，使盖卷带的贴装面（紧贴于传输
卷带的面）对准成形齿轮方向。
在 SM 12mm~16mm 带式喂料器中，把料带分离插槽中抽出的上盖卷带挂在辊
轮 A,B，置于排出齿轮与成形齿轮之间。以下要领同 SM 8mm 带式喂料器。

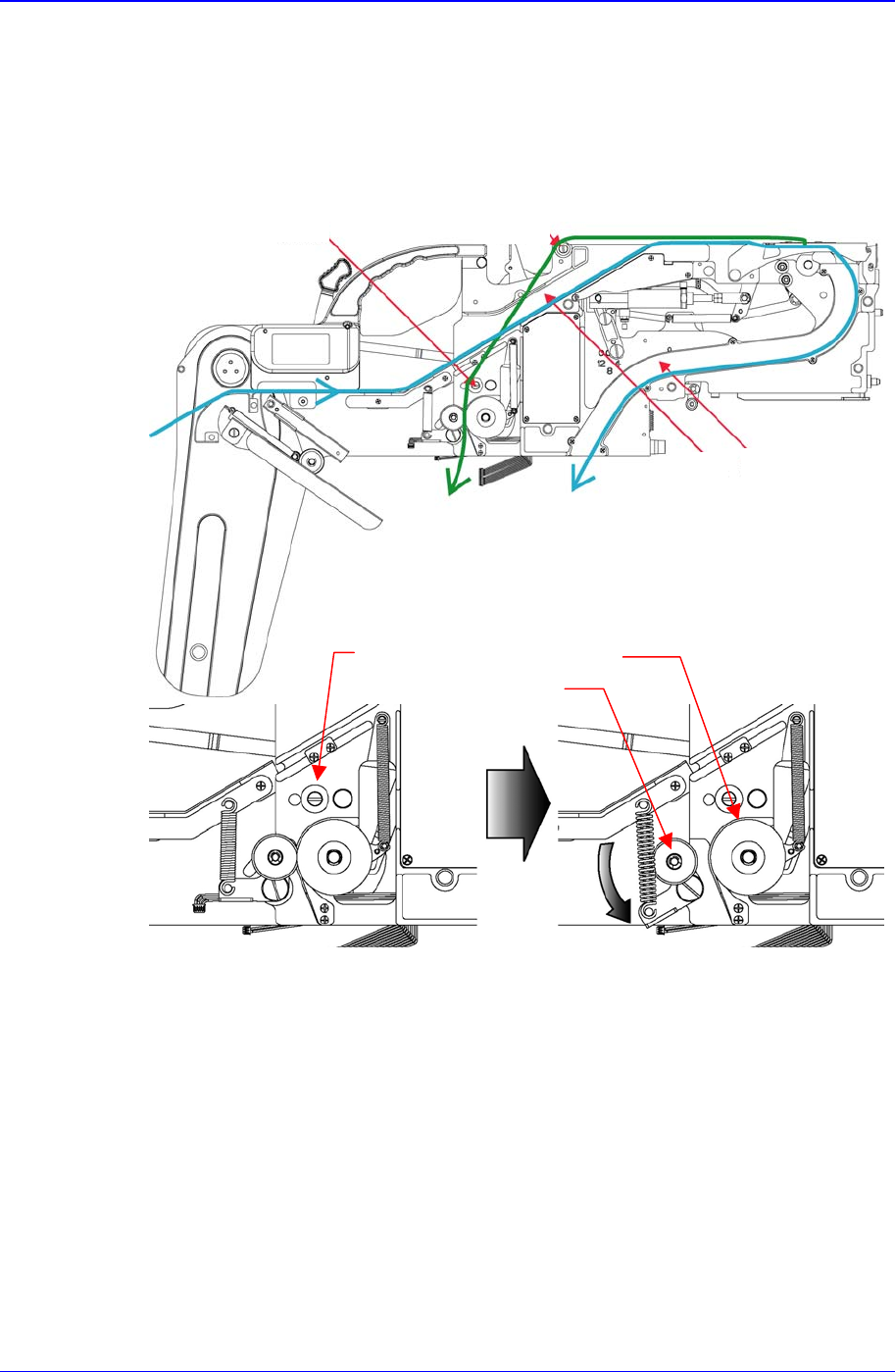

图
2-16.
上盖卷带在辊轮与齿轮之间的固定方法
(SM 12mm~16mm
带式喂料器
)
24~88mm 带式喂料器
盖卷带贴装时，如下图所示注意料带的方向，使盖卷带的贴装面（紧贴于传输
卷带的面）对准 pressing gear 方向。
在 SM 12mm~16mm 带式喂料器中，把料带分离插槽中抽出的上盖卷带挂在辊
轮 A，置于排出齿轮与 pressing gear 之间。
此时崩紧顶端盖磁带的状态下置于上述两齿轮之间后固定顶端盖磁带。然后一
手水平拉紧顶端盖磁带后顺时针方向旋转 pressing gear 使之不松弛。
辊轮 B
成形(Forming)齿轮
排出齿轮
槽 A
槽 B
辊轮
B
辊轮 A
三星
SM-Series
气动带式喂料器
的操作手册
2-12

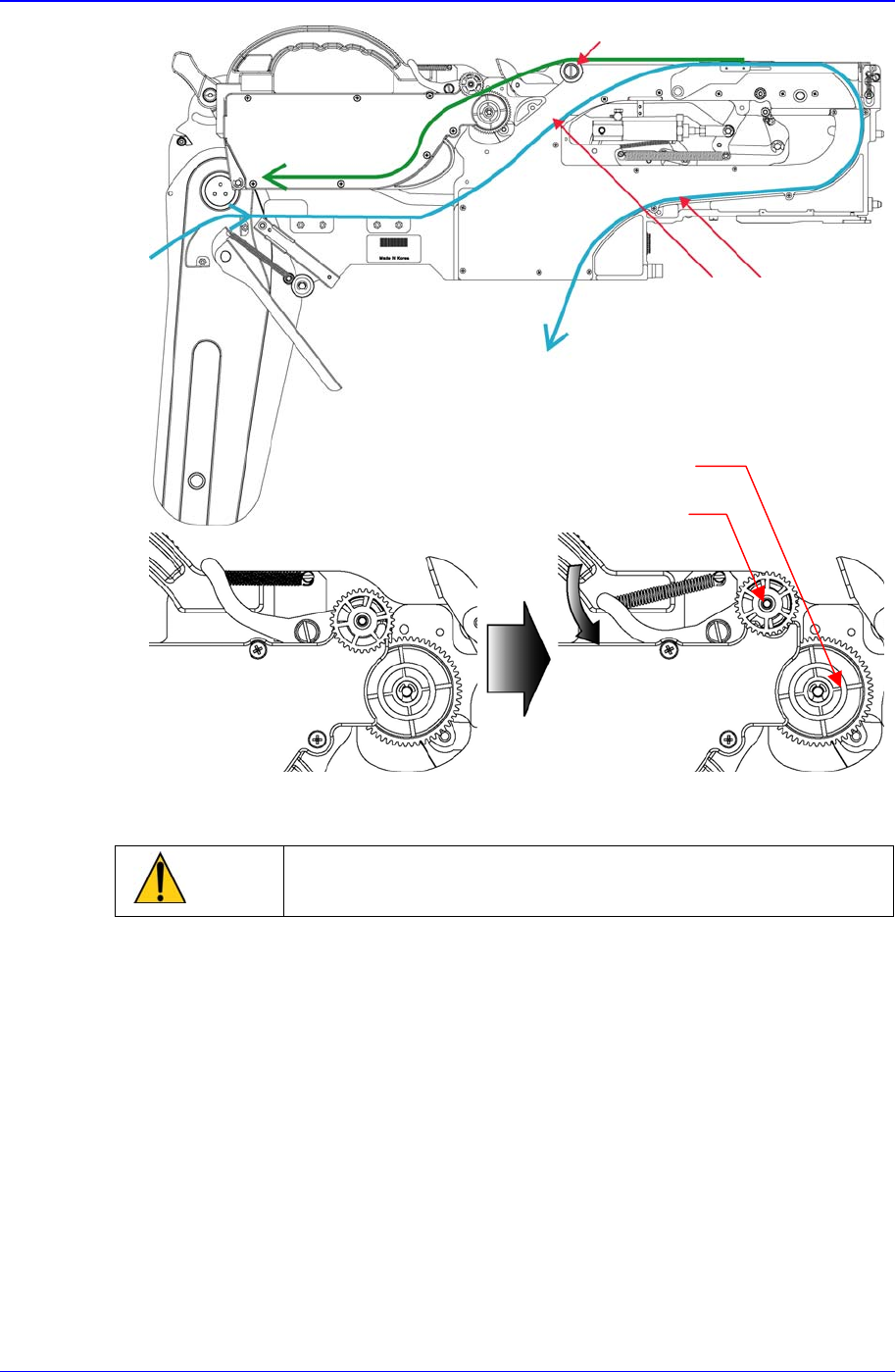

图
2-17.
上盖卷带在辊轮与齿轮之间的固定方法
(SM 24mm~88mm
带式喂料器
)
注 意
检查上盖卷带是否被卷入卷带导向器下面，并检查元件是否准
确地进入喂料器的拾取位置。
Pressing gea
r
排出齿轮
槽 A
槽 B
辊轮 A
带式喂料器的操作
2-13
如果塑料箱(Vinyl Box)里充满顶端盖磁带(塑料)时磁铁自动上升塑料箱盖被开
启。拿出顶端盖磁带用主机后的塑料截断器剪掉后关闭塑料箱盖。

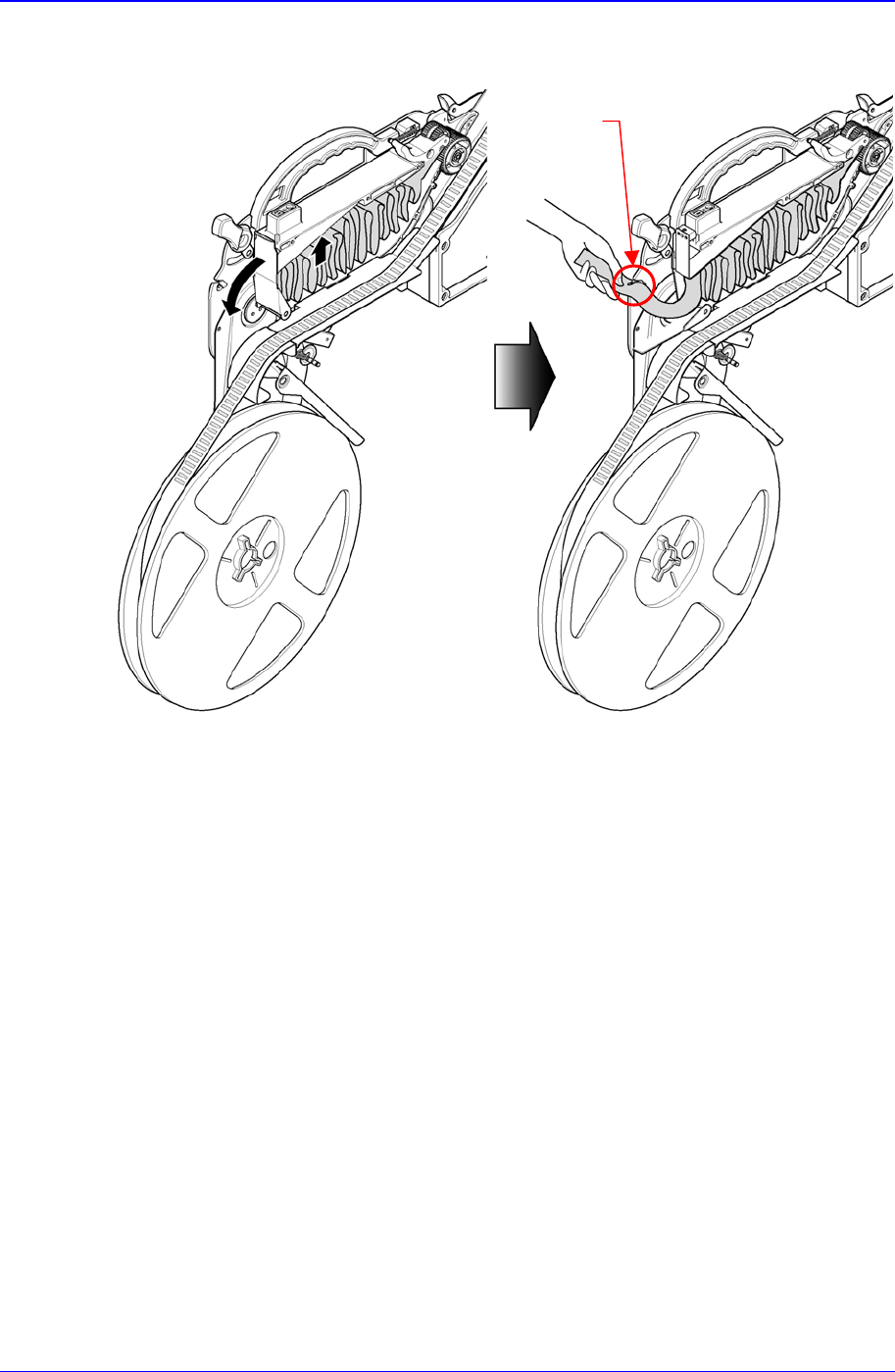

图
2-18.
顶端盖磁带截断方法
(SM 24mm~88mm
带式喂料器
)
塑料截
断刀
