2.2.3. 24~88mm 带式喂料器间距的转换
SM 24~88mm带式喂料器可变换使用4mm, 8mm, 12mm, 16mm, 20mm传输间距。
(需要24mm、32mm或40mm的传输间距时，分别设定为12mm, 16mm及20mm后，
使贴片机的气缸传输两次。)

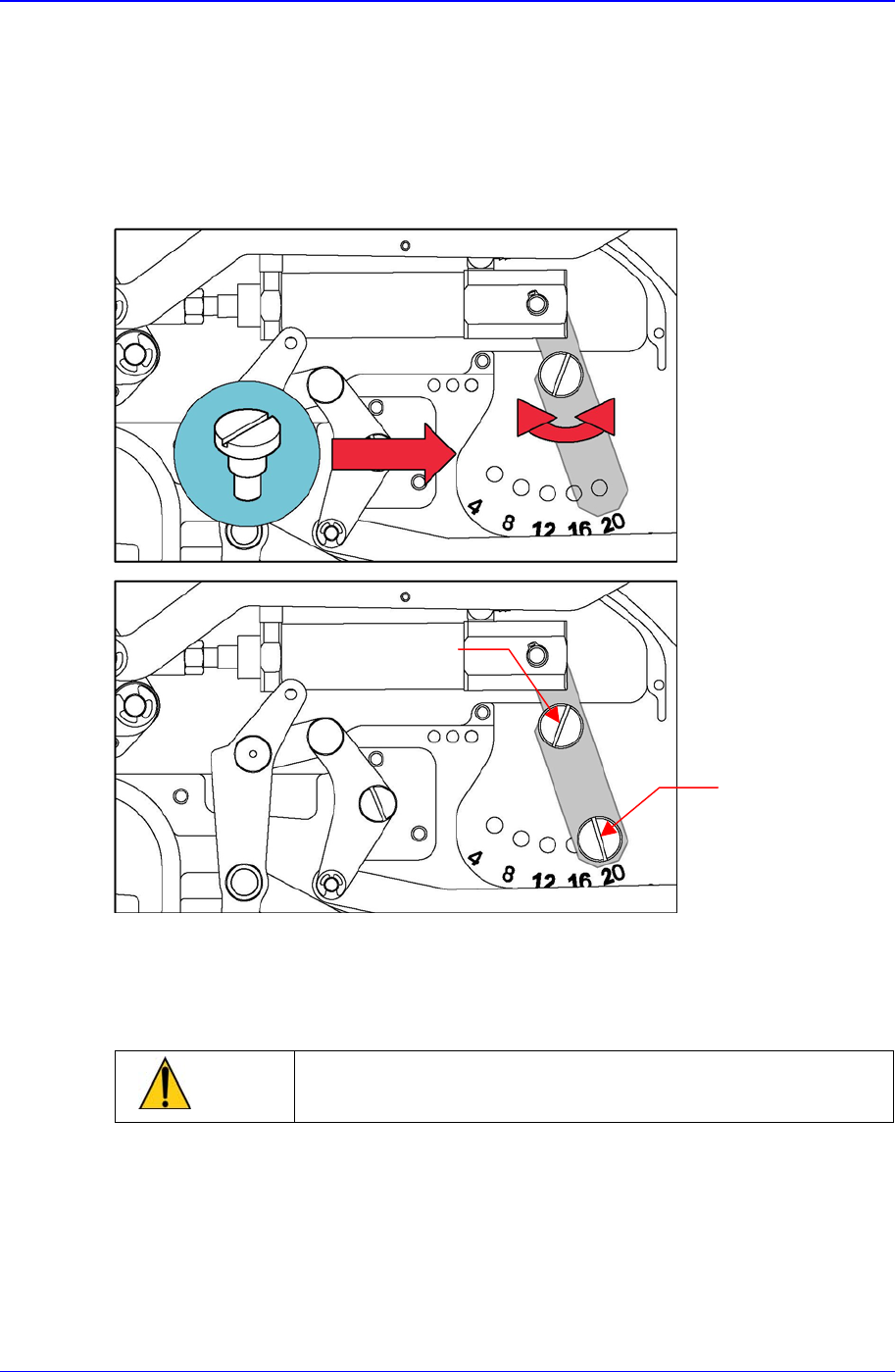

转换方法如下图所示，使用主机架上一处的调整l螺钉设置在气缸托架。
图
2-24. SM 24~88mm
带式喂料器的间距设置
用一字形螺丝刀稍拧开螺母 A 完全分离螺母 B 后, 气缸支架设置成所要的节距(螺
母和 4,8,12,16 保持一致)。然后，重新拧紧螺母 B 再固定螺母 A。
注 意
修改间距(Pitch)时，应选择干净的场所利用适当的工具进行
。作业时务必注意安全并防止元件受损。
2.2.4. 24~88mm 节距部件的情况
与 8~16mm 不同的是 24~88mm 喂料器闸门在喂料时不一直做往返运动， 只是为
了变化剥塑料的位置决定位置进行固定的部件。一般考虑到节距和部件的长度等调
节剥塑料的位置最小化部件露出时有助于部件供应稳定，如果有 Job change 等会
减少剥塑料的部件个数将部件 Loss 最小化。为了调节闸门的位置首先稍拧开下图

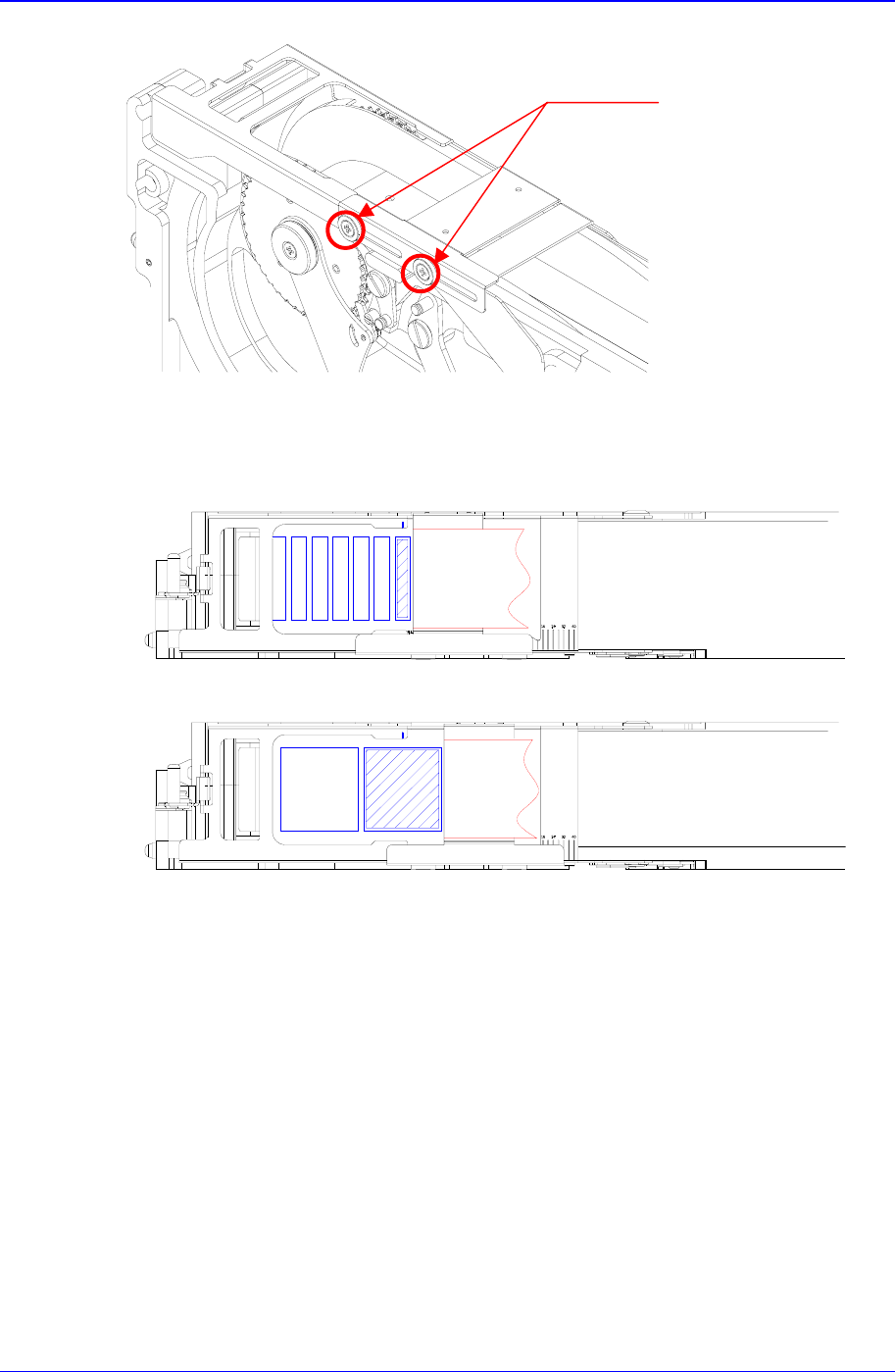

喂料器侧面的两个螺母，手工调节闸门位置后重新固定螺母。
螺丝 B
螺丝 A
带式喂料器的操作
2-19
闸门的位置如下图考虑到节距和部件的大小部件捡拾时为了避免部件卡在塑料部件
和闸门之间维持适当的间距固定闸门即可。
폐비닐
폐비닐
(1) 8mm 节距部件的情况
(2) 32mm 节距部件的情况
闸门固定螺母
三星
SM-Series
气动带式喂料器
的操作手册
2-20
2.3. 安装到喂料器底座
将喂料器对准喂料器底座对应的插槽，维持喂料器主机架下方的安装滑槽正确进入
底座插槽推进喂料器。此时，位于喂料器前面下方的喂料器定位销和喂料器底座垂
直板相接时，推进把手，把喂料器固定在喂料器底座上。
警 告
进行喂料器的安装作业时，如果在没有确定设备是否处于
停止状态(Idle状态)的情形下下执行，可能引起严重伤害。
执行安装与调试作业之前，务必确认设备是否处于停止状
态(Idle状态)。
注 意
大型喂料器相对来说喂料器较重搬运和喂料器组卸装时需
要特别的注意。在喂料器底座上安装喂料器或从喂料器底
座拆卸喂料器时尽量两手操作，搬运和移动时请避免与其
他物体碰撞或与人碰撞。

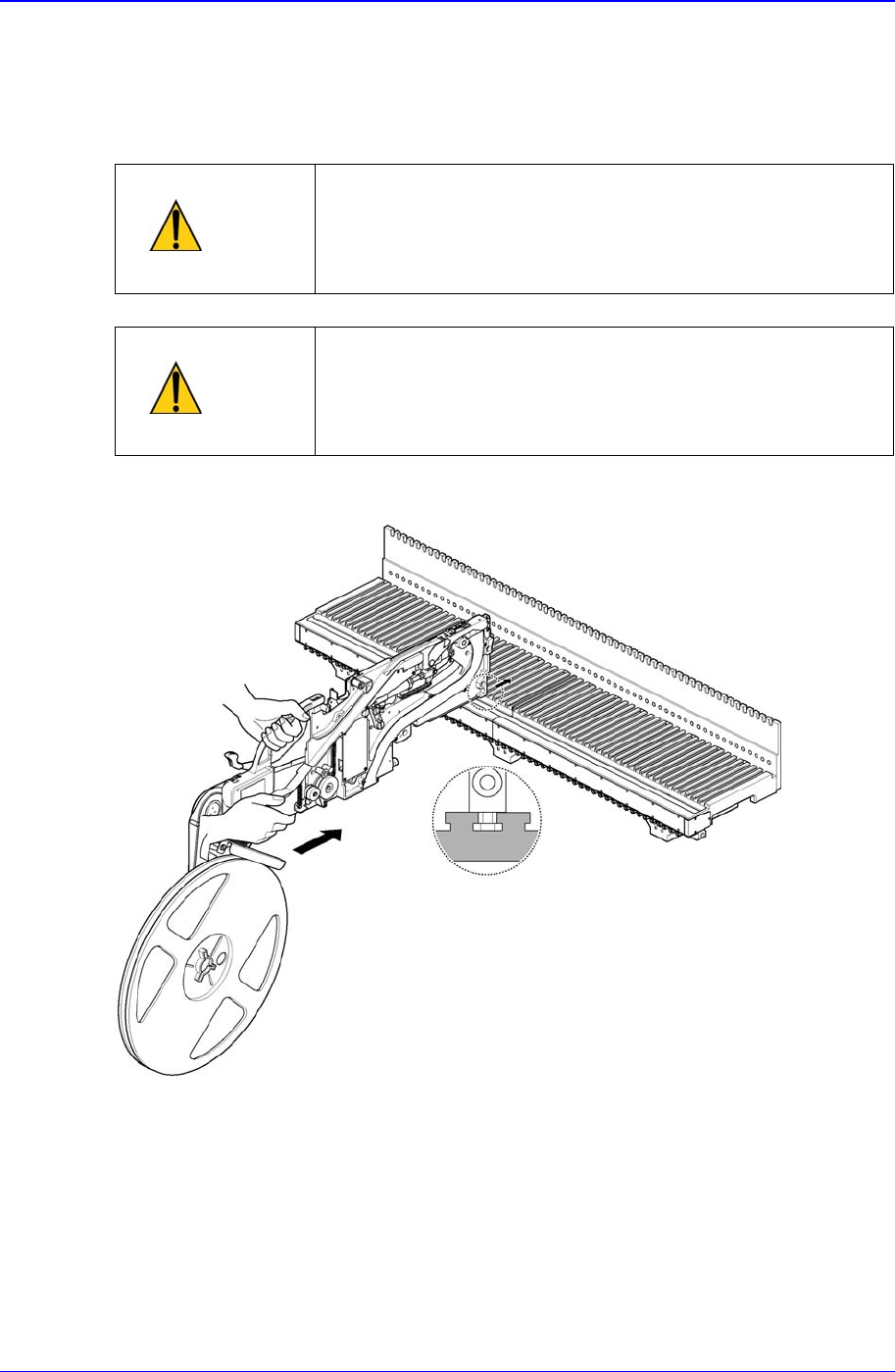

SM 8mm~16mm 喂料器安装在喂料器底座的方法如下。
图
2-25. 8mm~16mm
带式喂料器的喂料器底座插入
喂料器底座插槽各自拥有固有的插槽序号。请确认喂料器底座所要求的插槽序号后
，将SM喂料器插入该插槽，使位于喂料器前方下部的定位销和垂直板相接为止用
适当的力推进喂料器。
SM 喂料器插入喂料器底座时，如上图所示握住手把儿的后方推进SM喂料器。
