带式喂料器的操作 2-27 2. 揭开连接的带塑料的初段要长一些 (2 mm) 。 3. 使 Burr 朝上，把 H- 型 Ti p 夹在 T ool 中。 4. 将使用中的带位于 H- 型 Ti p 上方后压下向下装置。 预先揭开塑料时 没有预先揭开塑料时 利用 T ool 揭开塑料
三星
SM-Series
气动带式喂料器
的操作手册
2-26
2.5.2. 料带连接方法 (Paper Type)
[8mm 基准]
1. 请用剪切使用中带的末端和连接的带的开头部分。
同塑料一起剪切
使用普通剪刀
使用连接用剪刀
使用普通剪刀
用剪刀剪切位置
使用连接用剪刀
带式喂料器的操作
2-27
2. 揭开连接的带塑料的初段要长一些(2mm)。
3. 使 Burr 朝上，把 H-型 Tip 夹在 Tool 中。
4. 将使用中的带位于 H-型 Tip 上方后压下向下装置。
预先揭开塑料时
没有预先揭开塑料时
利用 Tool 揭开塑料
三星
SM-Series
气动带式喂料器
的操作手册
2-28

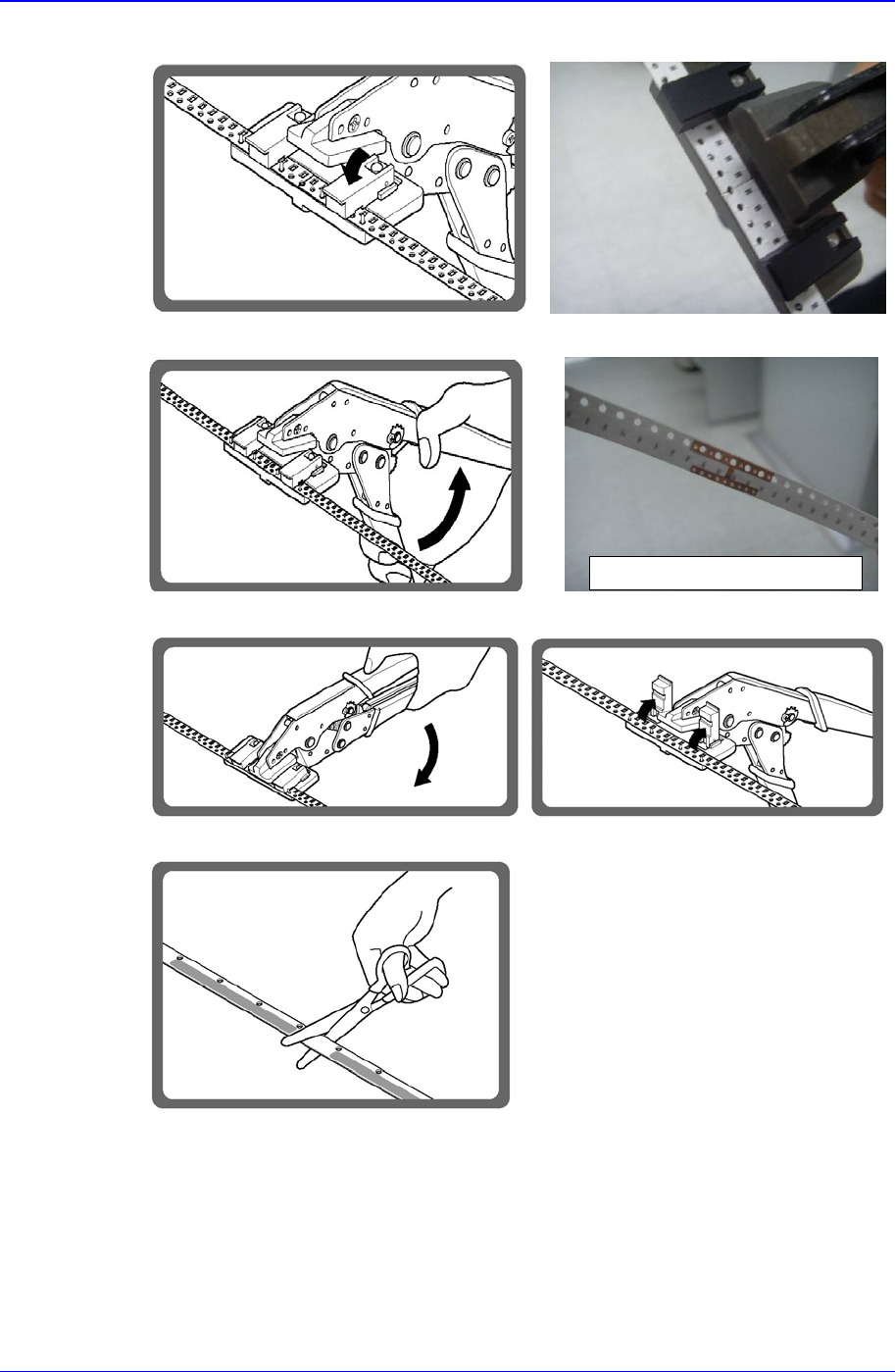

5. 将连接的带位于 H-型 Tip 上方后压下向下装置。
6. 操作 Tool 把手连接带。
7. 举起向下装置，按住 Tool 把手拉开后从 Tool 揭开带。
8. 用剪切塑料连接带。
9. 使用连接带 Jig, 如图粘塑料连接带。
连接的状态(胶带背面)
