用户手册 SIPLACE TX 3 技术数据和组件 使用软件版本 711.1 或更新 2018 年 4 月 3.5 贴片头 117 3.5.4.8 SIPLACE TX 上 SIPLACE MultiStar (CPP) 的技术数据 3 SIPLACE MultiStar (CPP) 带 30 型元件摄相机 带 45 型元件摄相机 带 33 型元件摄像机 （静止摄像机） 元件范围 *a 01005 到 27 mm x 27 mm 010…
3 技术数据和组件 用户手册 SIPLACE TX
3.5 贴片头 使用软件版本 711.1 或更新 2018 年 4 月
116
3.5.4.7 “ 高级拾取贴片 ” 模式下有限旋转的 MultiStar 贴片头
在此模式下，MultiStar 贴片头可以贴装整个从 01005 到 50 x 40 mm 元件范围内的元件。 大型元
件将被最后拾取，光学对中后作为第一批元件进行贴装。
3
图 3.5 - 9 MultiStar - “ 混合 ” 模式
K_BE 小型元件 （见表 3.5 - 1，第 112 页）
M_BE_2 中型元件，类型 2 （请参见表 3.5 - 1
，第 112 页）
G_BE大型元件 （请参见表 3.5 - 1
，第 112 页）
类型 30 元件摄相机，类型 30
类型 33 静止元件摄相机，类型 33
拾取元件的顺序 1 ... 8
3
如果元件的对角线长度超过 39.8 mm，CPP 贴片头的相邻段位器将不能拾取 M_BE_2 型和 G_BE
型元件。
30 型
K_BE
G_BE
33 型
M_BE_2
用户手册 SIPLACE TX 3 技术数据和组件
使用软件版本 711.1 或更新 2018 年 4 月 3.5 贴片头
117

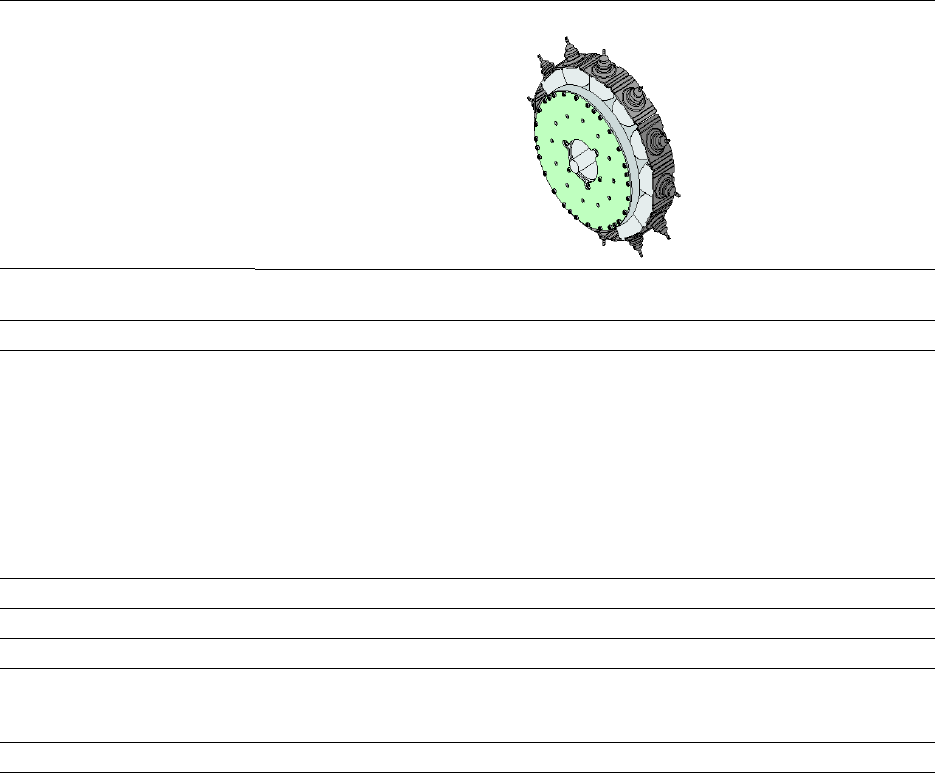

3.5.4.8 SIPLACE TX 上 SIPLACE MultiStar (CPP) 的技术数据
3
SIPLACE MultiStar (CPP)
带 30 型元件摄相机 带 45 型元件摄相机 带 33 型元件摄像机
（静止摄像机）
元件范围
*a
01005 到 27 mm x 27 mm 01005 到 15 mm x 15 mm 0402 到 50 mm x 40 mm
*b
元件规格
最大高度
*c
最大高度
*d
最小引脚间距
最小引脚宽度
最小球面管脚间距
最小球面管脚直径
最小尺寸
最大尺寸
最大重量
4.0 mm
*e
/ 6.0 mm
8.5 mm
250 µm
100 µm
*f
/ 200 µm
*g
250 µm
e
/ 350 µm
140 µm
e
/ 200 µm
f
0.4 mm x 0.2 mm
27 mm x 27 mm
4 g
6.0 mm
8.5 mm
250 µm / 120 µm
*h
50 µm
140 µm
70 µm
0.11 mm x 0.11 mm
15 mm x 15 mm
4 g
11.5 mm
300 µm
150 µm
350 µm
200 µm
1.0 mm x 0.5 mm
50 mm x 40 mm
8 g
可程序控制卸下力 1.0 - 10 N
吸嘴类型 20xx、28xx 20xx、28xx 20xx、28xx
X/Y 轴精确度
*i
± 40 µm/3 ± 40 µm/3 ± 34 µm/3
角度精确度 ± 0.20° / 3
*j
，± 0.38° /
3
*k
± 0.25° / 4
h
, ± 0.50° / 4
i
± 0.38° / 3 ± 0.14° / 3
± 0.18° / 4
照明级别 5 5 6
*)a 请注意，可以贴装的元件范围还会受到衬垫几何形状、客户特定的标准，元件封装公差和元件公差的影响。
*)b 多次测量期间，对角线长度可能为 69 mm （例如 64 mm x 10 mm）。
*)c CPP 贴片头： 位于低安装位置 （静止元件摄相机不可能）。
*)d CPP 贴片头： 位于高安装位置
*)e 对于 SIPLACE Tx2i 仅限 4 mm。
*)f 用于 < 18 mm x 18 mm 的元件
*)g 用于 ≥ 18 mm x18 mm 的元件
*)h 仅适用于摄像机聚焦在 ± 1.3 mm 范围内的元件。
*)i 精度值满足 SIPLACE 供应和服务范围内的条件。
*)j 元件尺寸介于 6 mm x 6 mm 与 27 mm x 27 mm 之间。
*)k 元件尺寸小于 6 mm x 6 mm 。
3 技术数据和组件 用户手册 SIPLACE TX
3.5 贴片头 使用软件版本 711.1 或更新 2018 年 4 月
118
3.5.5 用于高精确度 IC 贴片的 SIPLACE TwinStar 贴片头
3
图 3.5 - 10 用于高精确度 IC 贴片的 SIPLACE TwinStar 贴片头
3
(1) “ 拾取 & 贴片 ” 模块 1 (P&P1)
(2) “ 拾取 & 贴片 ” 模块 2 (P&P2)
(3) DP 轴
(4) Z 轴驱动装置
(5) Z 轴距离测量系统
