3.7.2 灵活 PCB 双传送导轨的结构
灵活双传送导轨有两条传送轨道，它们在电气上和机械上是互相独立的。 固定的传送导轨侧边在
默认情况下均为 “ 外侧 ”。 作为一个选项，可将固定的传送导轨侧边选择为右 / 右或左 / 左。 作为
一个选项，PCB 双传送导轨也可按照单传送导轨来操作。
3

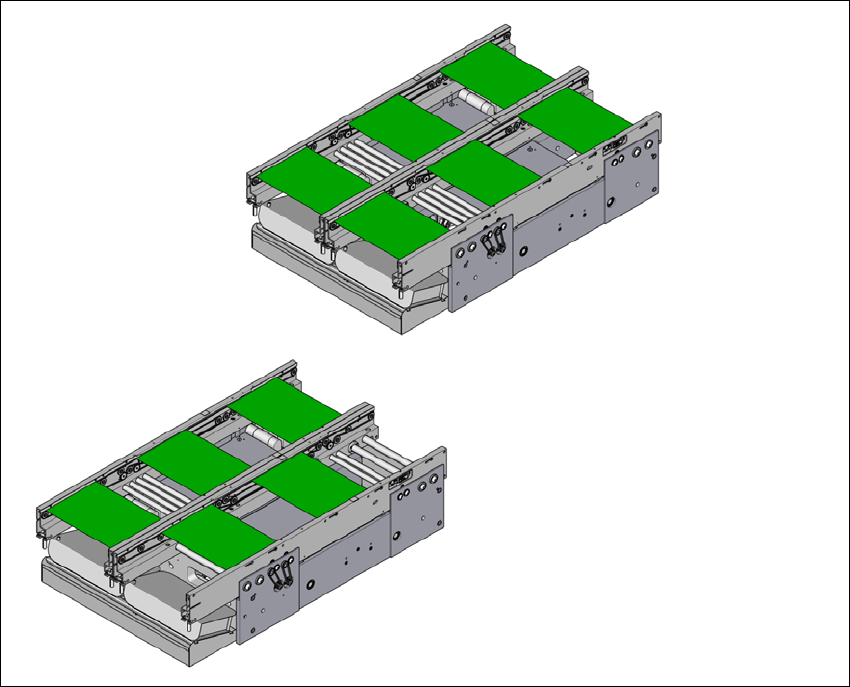

图 3.7 - 1 PCB 双传送导轨的结构
(1) 输入传送导轨
(2) 处理传送导轨
(3) 2 号升降台
(4) 输出传送导轨
(5) 1 号升降台
T1 1 号传送轨道
T2 2 号传送轨道
3.7.2.1 灵活 PCB 双传送导轨 - 轨道和类型
右侧传送导轨轨道 （沿传送方向看）被称为 “1 号传送导轨 ”，而左侧传送导轨轨道被称为 “2 号
传送导轨 ” （参见图 3.7 - 3，第 127 页）。
(1)
(2)
(3)
(T1)
(T2)
(4)
(5)
3 技术数据和组件 用户手册 SIPLACE TX
3.7 PCB 传送导轨系统 使用软件版本 711.1 或更新 2018 年 4 月
126
3.7.2.2 处于 “ 单传送导轨 ” （可选）模式的 PCB 双传送导轨
双传送导轨可以在线配置成为一个单传送导轨。 一个传送导轨轨道同时整体移动并被停用 （参见
图 3.7 - 2
)。 这样做可以创造出一条的宽度可高达 460 mm 的传送轨道。
3

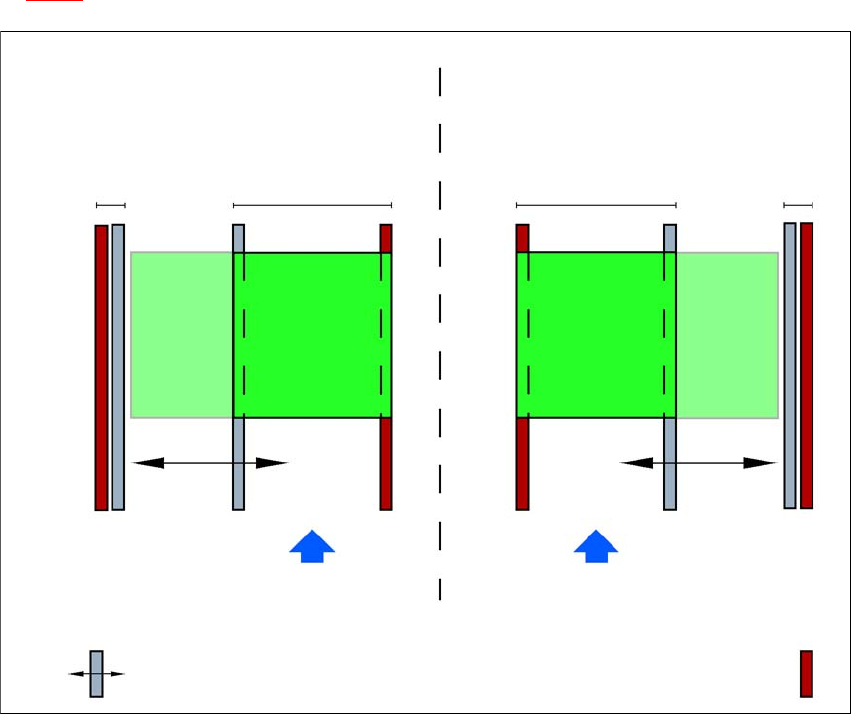

图 3.7 - 2 处于单传送导轨模式的灵活双传送导轨
2 号轨道被加宽的双传送导轨：
（静止的传送导轨侧壁在左边）
2 号传送轨道被禁
用
1 号传送轨道 2 号传送轨道 1 号传送轨道被禁
用
PCB 传送方向 PCB 传送方向
传送导轨的静止侧壁
1 号轨道被加宽的双传送导轨：
（静止的传送导轨侧壁在右边）
传送导轨的活动侧壁
用户手册 SIPLACE TX 3 技术数据和组件
使用软件版本 711.1 或更新 2018 年 4 月 3.7 PCB 传送导轨系统
127
3.7.2.3 “ 异步传送 ” 模式
在 “ 异步 ” 模式中，只会处理一条传送轨道中的一块 PCB。 同时，第二条传送轨道上的另一块
PCB 将被移动到贴片位置。 这样就节省了一块 PCB 的全部传送时间，从而大大提高了性能，对
于循环时间较短的 PCB 尤其明显。 在整个贴片过程中，一旦贴片机接收到作业数据 （面板、设
置），输入传送料带上的印制板就被持续传送到可用处理带上 （处理带须是空的）。 一旦将印制
板传送到处理区域，就会开始贴片工作。 PCB 将一块接一块地被贴片。
如果贴片次序被打断，传送导轨接口将被停用，而此时已在处理带上 PCB 将依然被处理完成。
两条传送轨道的传送导轨接口同时被停用或启动。
3
图 3.7 - 3 传送模式
“ 同步传送 ” 模式
“ 异步传送 ” 模式
