用户手册 SIPLACE TX 3 技术数据和组件 使用软件版本 711.1 或更新 2018 年 4 月 3.8 SIPLACE TX 的 SIPLACE 料带供料器模块 137 3 请注意 适用于 SIPLACE X 供料器模块 SIPLACE X 供料器模块可与 SIPLACE TX 兼容使用。 技术数据与 SIPLACE SmartFeeder X 或 SIPLAC E SmartFeeder Xi 相同。
3 技术数据和组件 用户手册 SIPLACE TX
3.8 SIPLACE TX 的 SIPLACE 料带供料器模块 使用软件版本 711.1 或更新 2018 年 4 月
136
3.8.1.5 SIPLACE 料带供料器模块的技术数据
一般来说，SIPLACE 料带供料器模块的尺寸约为 587 mm，高度约为 200 mm。 相关技术数据，
请见下表。
料袋顶部边缘上方干扰轮廓的最大高度为 3 mm 。 由于 SIPLACE 料带供料器模块没有任何向上
突出的翻盖并且被固定在转换料台上，因此碰撞贴片头的风险已被降到了最低。
料带供料器模块
*a
项目编号 长 x 高
[mm]
宽
[mm]
料位 已占据 运输增量
[mm]
料带最大
高度
[mm]
*b
SIPLACE 智能供料器 4 mm X 00141368 587x200 10,8 111,1
配备接合传感器 00141388
SIPLACE 智能供料器 2 x 8 mm X 00141269 587x200 22,6 2 1/2/4/8 3,5
配备接合传感器 00141289
SIPLACE 智能供料器 8 mm X 00141370 587x200 10,8 1 1/2/4/8 3,5
配备接合传感器 00141390
SIPLACE SmartFeeder 4 mm Xi 00141478 587x200 10,8 111,1
配备接合传感器 00141498
SIPLACE SmartFeeder 2x8 mm Xi 00141479 587x200 22,6 2 1/2/4/8 3,5
配备接合传感器 00141500
SIPLACE SmartFeeder 8 mm Xi 00141480 587x200 10,8 1 1/2/4/8 3,5
配备接合传感器 00141500
SIPLACE 智能供料器 12 mm X 00141371 587x200 22,6 24 - 16
*c
6,5
配备接合传感器 00141391
SIPLACE 智能供料器 16 mm X 00141372 587x200 22,6 24 -
20*c
25
配备接合传感器 00141392
SIPLACE 智能供料器 24 mm X 00141373 587x200 34,4 34 - 32
*c
25
配备接合传感器 00141393
SIPLACE 智能供料器 32 mm X 00141374 587x200 46,2 44 - 40
*c
25
配备接合传感器 00141394
SIPLACE 智能供料器 44 mm X 00141375 587x200 58,0 54 - 52
*c
25
配备接合传感器 00141395
SIPLACE 智能供料器 56 mm X 00141376 587x200 69,8 64 - 64
*c
25
配备接合传感器 00141396
SIPLACE 智能供料器 72 mm X -- 587x200 81,6 74 - 80
*c
25
配备接合传感器 00141397
SIPLACE 智能供料器 88 mm X -- 587x200 105,2 94 - 96
*c
25
配备接合传感器 00141398
SIPLACE 智能供料器 104 mm X -- 587x200 128,9 11 4 - 96
*c
25
配备接合传感器 00141399
料带卷盘 直径 最长 483 mm (19")
更换时间 8 s
*)a SIPLACE SmartFeeder 72 mm、88 mm 和 104 mm 尚未与 SIPLACE TX 一起测试过。
*)b 对于 8 mm 的纸带，纸的厚度不得超过 1.6 mm 。 元件插袋沿着料带行程方向的长度不得超过 51 mm 。
*)c 4mm 步进速度
用户手册 SIPLACE TX 3 技术数据和组件
使用软件版本 711.1 或更新 2018 年 4 月 3.8 SIPLACE TX 的 SIPLACE 料带供料器模块
137
3
请注意
适用于 SIPLACE X 供料器模块
SIPLACE X 供料器模块可与 SIPLACE TX 兼容使用。 技术数据与 SIPLACE
SmartFeeder X 或 SIPLACE SmartFeeder Xi 相同。
3 技术数据和组件 用户手册 SIPLACE TX
3.8 SIPLACE TX 的 SIPLACE 料带供料器模块 使用软件版本 711.1 或更新 2018 年 4 月
138
3.8.2 SIPLACE 胶液供料器
项目编号 03088129-xx SIPLACE 胶液供料器
3

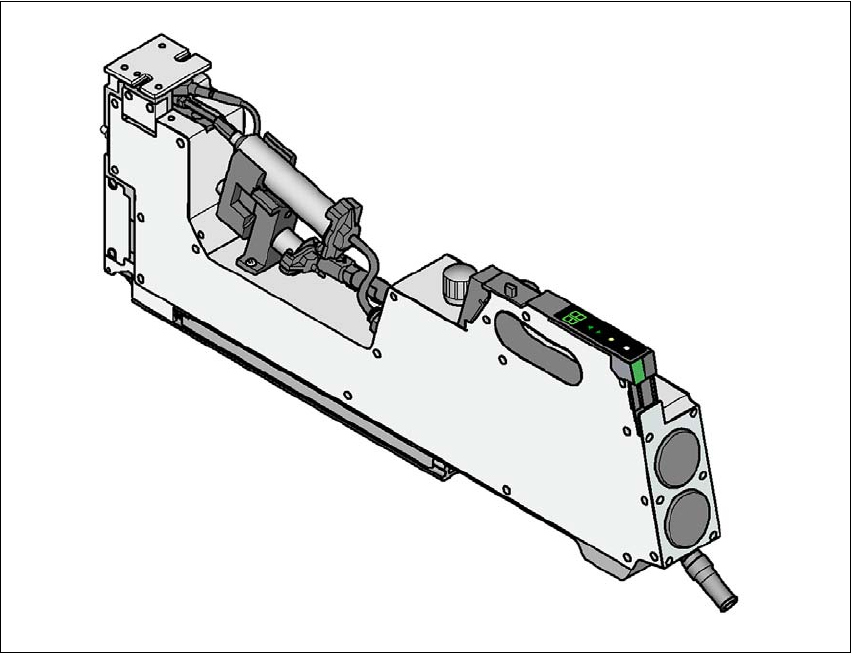

图 3.8 - 3 SIPLACE 胶液供料器
3.8.2.1 说明
SIPLACE 胶液供料器使您能够在贴装元件前确定其上的粘合点。 之后 SIPLACE 视觉系统将检查
这些粘合点。 所需要的粘合点可以在 SIPLACE Pro 的元件形状编辑器 （Component Shape
Editor）中进行定义，而且您还可以定义是否将单独的粘合点排除在检查范围之外。 这个粘合功
能可以在 SIPLACE Pro 的元件形状编辑器 （Component Shape Editor）中启用和停用。
SIPLACE 胶液供料器是一款专用的供料器模块，需要将其作为固定功能在特定的料台轨道中手动
进行配置。 详细信息请参见 “SIPLACE 胶液供料器用户手册，德语 [ 项目编号： 00197218-01-
xx]，
英语 [ 项目编号： 00197219-xx]
