4 设置与调试 用户手册 SIPLACE TX 4.3 运输贴片机 使用软件版本 711.1 或更 新 2018 年 4 月 158 将货叉完全推到贴片机下方，这样 这些货叉便可妥善地放置于对面贴片机的框架上。 将贴片机吊离货盘。 将贴片机运输至您生产场所的目标 位置。 将贴片机放置于生产线中 （请参阅第 4.5.5 节，第 174 页） 。 4.2.7 贴片机到货配置 贴片机交付时，具体配置如下： – 双传送导轨上的轨…
用户手册 SIPLACE TX 4 设置与调试
使用软件版本 711.1 或更新 2018 年 4 月 4.2 交付时的配置
157
松开货盘上的两个支撑架 (1)。 两个支撑架与钢质垫片依然与贴片机相连。
松开并拆下另一侧的支撑架 （项目 2，图 4.2 - 1，第 154 页）。
仅能在贴片机输出端所在的那一侧用叉车将贴片机吊起 （图 4.2 - 3 中的项目 A，第 156
页）。
4

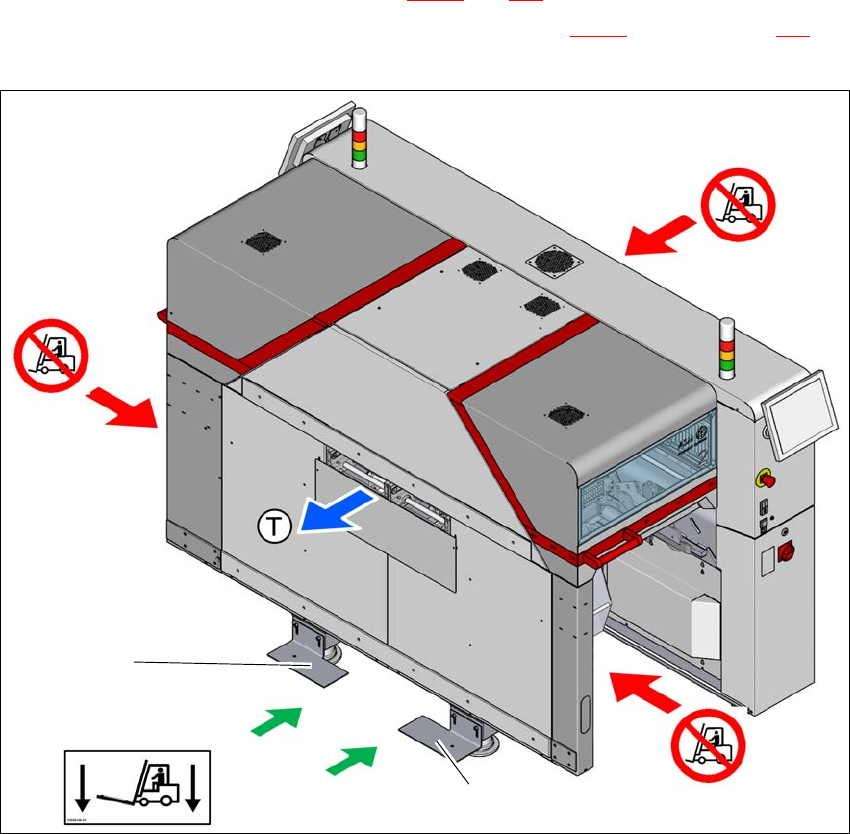

图 4.2 - 4 接触面 - 货叉平行于输出一侧上 PCB 运输的方向
(T) PCB 传送导轨的行程方向
(1) 贴片机支撑脚之间的叉车货叉
(2) 切勿在输入一侧将贴片机吊起！ 侧倾的危险！
(3) 切勿使用叉车在元件料车位置将贴片机吊起！ 侧倾的危险！
(4) 带垫片的支撑架
使叉车的位置与传送导轨运输的方向 （位于输出端）形成一个交叉角。
打开货叉，直至货叉位于两个贴片机支撑脚之间，并且贴片机的接触表面可平坦地置于货叉
上。
推动贴片机的接触表面 （贴片机框架）与支撑杆钢质垫片之间的货叉。 钢质垫片可用作防止
贴片机倾斜的额外安全措施。
(2)
(1)
(3)
(3)
(4)
(4)
4 设置与调试 用户手册 SIPLACE TX
4.3 运输贴片机 使用软件版本 711.1 或更新 2018 年 4 月
158
将货叉完全推到贴片机下方，这样这些货叉便可妥善地放置于对面贴片机的框架上。
将贴片机吊离货盘。
将贴片机运输至您生产场所的目标位置。
将贴片机放置于生产线中 （请参阅第 4.5.5 节，第 174 页）。
4.2.7 贴片机到货配置
贴片机交付时，具体配置如下：
– 双传送导轨上的轨道宽度设置为 210 mm 。 对贴片机进行微调时，这一宽度设置会很重要。
– 两个显示器均未装配。
– 两个指示灯均未装配。
– 所有的悬臂轴均使用用于装运的支撑架固定 （请参阅第 4.6
节，第 185 页）。
4.3 运输贴片机
只能使用输出侧的叉车吊起贴片机并进行运输。 图 4.2 - 4，第 157 页，显示了将贴片机抬离货盘
或在不带货盘的情况下运输贴片机时的叉车插入点。
4
4.3.1 贴片机运输期间的安全须知
运输期间，始终遵循第 4.1 节，第 151 页中的内容）。
4
请注意
如贴片机已位于其最终使用场所且需集成至生产线中，那么也可使用货盘车将其吊至实
际使用的位置。还可参阅第 4.5.5
节，第 174 页） 。
用户手册 SIPLACE TX 4 设置与调试
使用软件版本 711.1 或更新 2018 年 4 月 4.4 安装位置的基础设施
159
4.4 安装位置的基础设施
4
4.4.1 关于地基质量的建议
贴片机的安装地基必须坚实、平整，因为贴片机运行时的动力可能会导致振动。 振动程度取决于
地基的建造质量。 如果符合地面负荷参数等条件，则以下情况均为适宜：
– 经加固的混凝土屋顶结构，如，生产车间的屋顶
– 经加固的混凝土厚板，如，没有地下室的生产车间混凝土地面
– 双层地板房间，两层之间的空间里有坚固的厚板地基。 同样的设置条件也适用于这个中间
层，它可以是用钢梁或混凝土制成。
4
4.4.1.1 地面平整度
贴片机下方地面的倾斜度不得超过 0.63%。 此倾斜度相当于在 800 mm 的距离 （即转换料台的宽
度）上高度的变化为 5 mm 。
4.4.1.2 贴片机重量与地板承载
可参阅第 3.3.1 节第 97 页了解贴片机重量和地板承载的相关信息。
请注意
还要遵守随 SIPLACE 贴片机一起交付的文档 “SMD 系统网络和压缩空气配置 ” 中的说明
（德语 + 英语，项目编号： 00197548-xx）。
