4 设置与调试 用户手册 SIPLACE TX 4.5 设置贴片机 使用软件版本 711.1 或更 新 2018 年 4 月 174 4.5.5 将贴片机放置于生产线中 为了将贴片机放置于生产线中或将其 吊离生产线，您必须能在料位上将贴片机吊起。 为此，您必 须使用符合规格要求的货盘车 （请参阅第 4.5.5.3 节，第 177 页 ） （不得使用叉车！） 。 贴片机 偏离贴片机重心 （请参阅第 3.3.3 节，第 101 页） 。 垫…
用户手册 SIPLACE TX 4 设置与调试
使用软件版本 711.1 或更新 2018 年 4 月 4.5 设置贴片机
173
4.5.4 去除导轨的防腐蚀保护
贴片机交付前进行了防腐蚀保护处理。
4
4
注意事项
缩短轴承和导轨的生产寿命！
如果轴上的防腐蚀保护剂与轴承润滑脂混合，会明显降低轴承和导轨的使用寿命。
因此在调试期间首次来回移动贴片机轴时，应该先去掉所有轴和轴承上的防腐保护
物。 切勿使用任何溶剂
使用 SIPLACE 清洁纸巾清洁所有轴和轴承。
注意事项
损坏轴承润滑脂的危险！
酒精会破坏导轨槽中的轴承润滑脂。
在清洁导轨和光栅尺时，请确保没有酒精进入引导推车中。
4 设置与调试 用户手册 SIPLACE TX
4.5 设置贴片机 使用软件版本 711.1 或更新 2018 年 4 月
174
4.5.5 将贴片机放置于生产线中
为了将贴片机放置于生产线中或将其吊离生产线，您必须能在料位上将贴片机吊起。 为此，您必
须使用符合规格要求的货盘车 （请参阅第 4.5.5.3
节，第 177 页） （不得使用叉车！）。 贴片机
偏离贴片机重心 （请参阅第 3.3.3
节，第 101 页）。 垫片位于货叉限位 （项目 2，图 4.5 - 3，第
174
页），确保货盘车已正确就位且可补偿贴片机已偏离的重心。
4

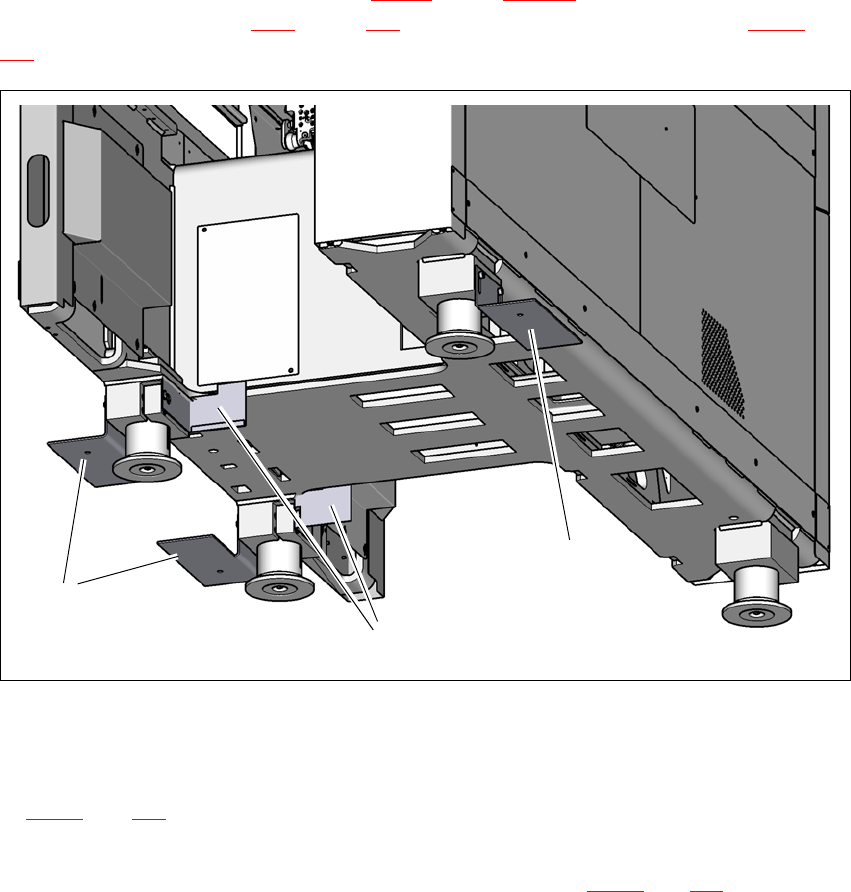

图 4.5 - 3 垫片位于货叉限位
(1) 带垫片的支撑架
(2) 用于限制货盘车货叉的垫片
图 4.5 - 4
（第 176 页）显示了贴片机上用于将贴片机放置于生产线上或将其抬离生产线的货叉插
入点。
如果没有，则拆下贴片机上的支撑架和钢质垫片 （项目 1，图 4.5 - 3，第 174 页 ）。
妥善保存支撑架以备后用。
(2)
(1)
(1)
用户手册 SIPLACE TX 4 设置与调试
使用软件版本 711.1 或更新 2018 年 4 月 4.5 设置贴片机
175
4.5.5.1 安全须知
运输期间，还应遵循第 4.1 节 （第 151 页）与第 4.3.1 节 （第 158 页）中的安全须知。
4
4
4
4
危险
因重心偏离所产生的贴片机倾斜危险！
如未遵循叉车以及贴片机上插入点所需的规格，那就存在倾斜的危险！
贴片机仅能在使用指定货盘车的位置起吊。 货盘车必须补偿贴片机的偏离重心。 遵
循货盘车的规格 （请参阅第 177
页上第 4.5.5.3 节中的内容）。
警告
因单侧承重导致的损坏危险！
贴片机支脚单侧承重 （例如，因为贴片机发生侧倾而致），可以导致贴片机支脚发生变
形。
在抬升贴片机时请确保货叉均衡承重。
在货叉和贴片机之间使用一个坚固的支撑层。
在抬升贴片机时，请邀请另一个人在一旁观察，确保贴片机不会向一侧倾斜。
警告
注意供应通道！
禁止在贴片机下运行的供应通道上方抬升 SIPLACE TX 。存在 SIPLACE TX 可能从货盘
车上掉落的风险。
如果供应通道在贴片机位置的下方运行，则将 SIPLACE TX 放置于贴片生产线之
前，此供应通道必须被再次移走。
