4 设置与调试 用户手册 SIPLACE TX 4.7 调试贴片机 使用软件版本 711.1 或更 新 2018 年 4 月 188 4.7.2.1 执行初步校准 在工具栏中，点击 “ 维修工具 ”。 点击 自动校准 按钮。 4 图 4.7 - 1 维修工具 => 自 动校准 选择 Selection （选择 ） => Gantry axi s calibrat ion （悬臂轴校准） (1) . (1)
用户手册 SIPLACE TX 4 设置与调试
使用软件版本 711.1 或更新 2018 年 4 月 4.7 调试贴片机
187
4.7 调试贴片机
4.7.1 根据客户的需要调试贴片机
检查所有模块的安放是否正确。
移除用于装运的支撑架 （请参阅第 170 页上的第 4.5.2 节）。
使用无绒布擦拭 X/Y 轴的线性导轨。
不可
使用任何溶剂 （见第 4.5.4 节，第 173 页）。
连接电源和压缩空气源。 确保输入导线和线缆不会绊倒。 如可能，将输入电缆放入贴片机下
方。
打开贴片机，检查急停按钮、保护盖位置开关和元件料车等安全装置的功能。
执行参考运行。
初步校准贴片机 （参见第 4.7.2.1 节，第 188 页）。
在计算机中加载方法并对其进行测试。
热机 3 - 4 小时后，检查贴片机的零点。
让客户的操作人员根据客户的贴片程序装备供料器模块。
教授他们如何使用 JobGuide 处理供料器模块。
4.7.2 检查和设置保护盖开关
检查保护盖开关的功能 （见 2.4.1，第 62 页）。
如果必要，请调整保护盖开关 （参见维修手册）。
4 设置与调试 用户手册 SIPLACE TX
4.7 调试贴片机 使用软件版本 711.1 或更新 2018 年 4 月
188
4.7.2.1 执行初步校准
在工具栏中，点击 “ 维修工具 ”。
点击自动校准按钮。
4

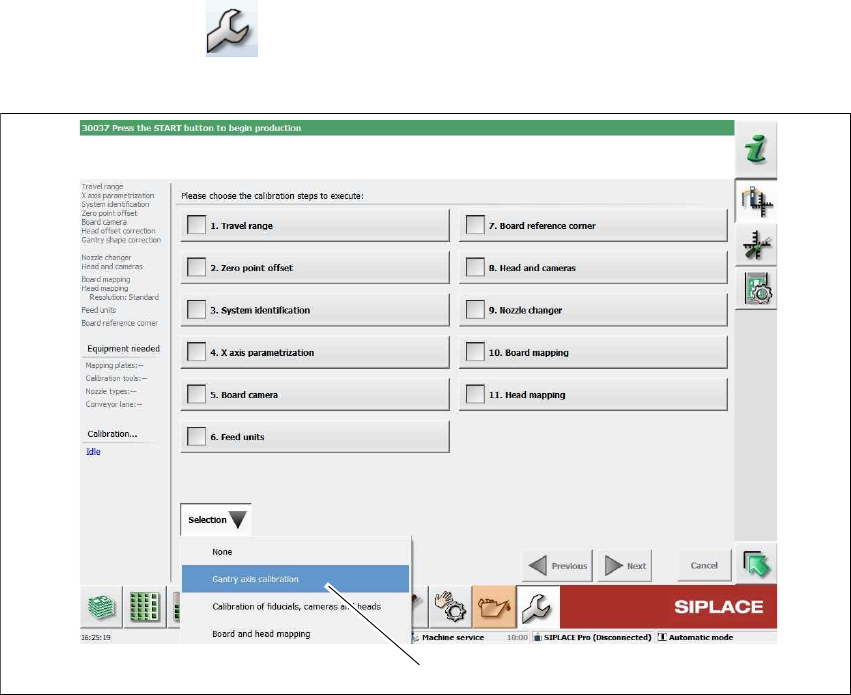

图 4.7 - 1 维修工具 => 自动校准
选择 Selection （选择） => Gantry axis calibration （悬臂轴校准） (1).
(1)
用户手册 SIPLACE TX 4 设置与调试
使用软件版本 711.1 或更新 2018 年 4 月 4.7 调试贴片机
189
4

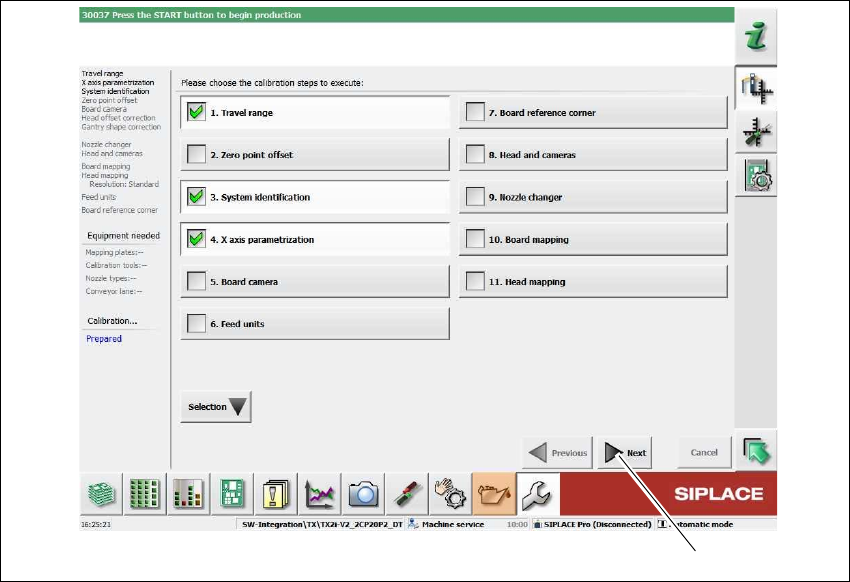

图 4.7 - 2 维修工具 => 自动校准 => 校准悬臂轴
以下校准步骤将启用：
– 1. 行程范围
– 3. 系统识别
– 4. 参数化 X 轴
点击 Next （下一步） (1).
校准必须正确无误的完成。
4.7.3 指导客户的操作人员
解释所有客户特定安装的选件，特别是软件 / 软件兼容性。
解释 SIPLACE Pro 编辑器的编程。
指导操作员和生产线工程师如何使用工作站软件。
解释有关密码保护的内容。
根据用户手册和预防性维护手册，对客户的操作人员进行培训。
4.7.4 试运行或开始生产
使用测试用的 PCB 或客户提供的 PCB 测试生产线。
记录客户的产品和性能数据，准备数据并将该数据记录在安装报告中。
保存好数据，并为客户提供安全副本。
