用户手册 SIPLACE TX 5 贴片机处的工作 使用软件版本 711.1 或更新 2018 年 4 月 5.2 控制部件和显示屏 195 5.2 控制部件和显示屏 5.2.1 总览 5 图 5.2 - 1 控制部件和显示 （2 号料位） 5 (1) 多点触控显示器 (5) 主开关 (2) EMERGEN CY STOP （急停）按钮 (6) 用于元件料车的装入和卸出 的按钮 (3) Start （启动）按钮 （绿色） ( 7) 带喇…
5 贴片机处的工作 用户手册 SIPLACE TX
5.1 员工档案 使用软件版本 711.1 或更新 2018 年 4 月
194
5.1.3 操作员级别 “ 维修 （客户）”
5.1.3.1 任务
维修人员的职责包括：
– 重要的预防性维护作业
– 安装更换部件
– 编辑贴片机数据
– 校准贴片机
用户手册 SIPLACE TX 5 贴片机处的工作
使用软件版本 711.1 或更新 2018 年 4 月 5.2 控制部件和显示屏
195
5.2 控制部件和显示屏
5.2.1 总览
5

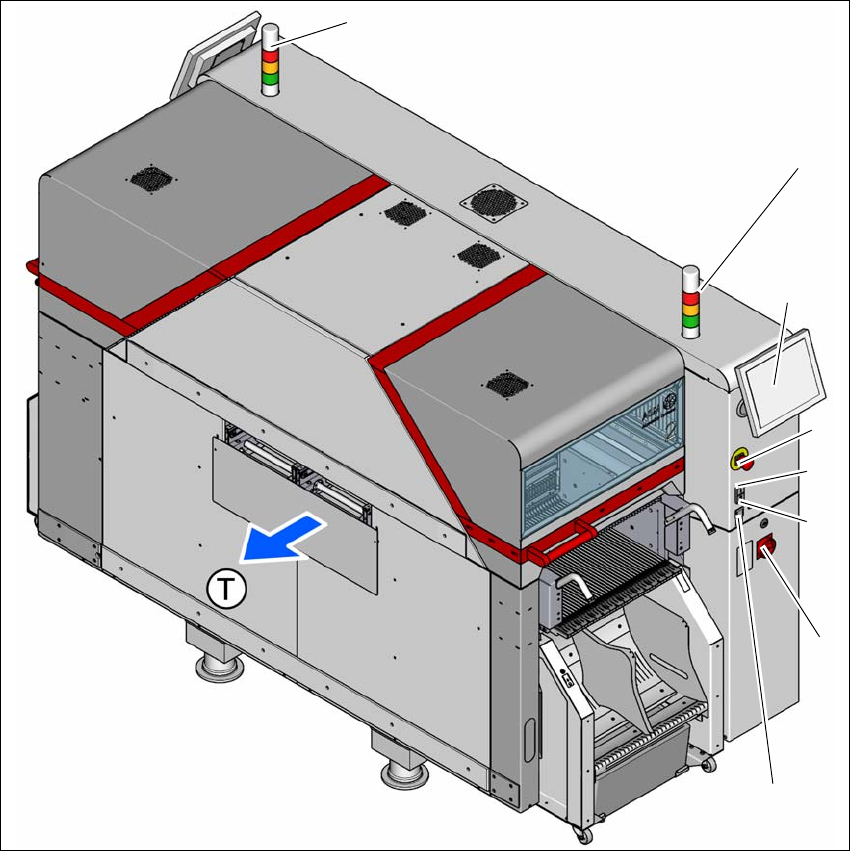

图 5.2 - 1 控制部件和显示 （2 号料位）
5
(1) 多点触控显示器 (5) 主开关
(2) EMERGENCY STOP （急停）按钮 (6) 用于元件料车的装入和卸出的按钮
(3) Start （启动）按钮 （绿色） (7) 带喇叭的指示灯
(4) Stop （停止）按钮 （黑色） (T) PCB 传送方向
(6)
(2)
(4)
(3)
(1)
(7)
(7)
(5)
5 贴片机处的工作 用户手册 SIPLACE TX
5.2 控制部件和显示屏 使用软件版本 711.1 或更新 2018 年 4 月
196
5.2.2 说明
一个身高 1.40 m 的人即可触摸到所有控制部件。
主开关 5
主电源开关用于接通、断开贴片机的电源。
5
Stop （停止）按钮 （黑色） 5
这些按钮用于停止贴片机的运行。 释放保护盖锁的机械互锁封闭件后，盖便可打开。
Start （启动）按钮 （绿色） 5
此绿色按钮用于在贴片机接通电源时或故障消除后启动贴片机。
EMERGENCY STOP （急停）按钮 5
EMERGENCY STOP （急停）按钮在按下后即被锁定在 ON （开）的位置上。 此时，悬臂轴、
传送导轨和废料带切割器的电源断开，供给贴片头星形轴的电压将减小。 旋转松开按钮。
多点触控显示器 5
在贴片机的每一侧，有一个带有高灵敏度 “ 多点触控 ” 表面的纯平显示屏 （屏幕带有多指手势识
别功能）。 使用贴片机软件来显示屏幕录入所用的键盘。
带喇叭的指示灯 - 三种颜色 （标准） 5
指示灯的颜色顺序为红色 - 黄色 - 绿色。 这些指示灯用于反馈贴片机的工作状态和故障情况。 另请
参阅
5.7 部分，第 214 页
。
带喇叭的指示灯 - 两种颜色 （可选） 5
指示灯的颜色顺序为白色 - 绿色。 这些指示灯用于反馈贴片机的工作状态和故障情况。 另请参阅
5.7 部分，第 214 页
。
危险
致命电压！
贴片机内的某些部件携带有可能致命的电压 —— 即便主电源开关已被关闭。
