5 贴片机处的工作 用户手册 SIPLACE TX 5.5 用户界面 使用软件版本 711.1 或更 新 2018 年 4 月 204 5.5.3 工具栏 工具栏中包含用于控制工作站软件主 要功能的按钮。 通过这些按钮，您就可以将用户界面 切换到其他视图，并使用这些视图中的功能 （见第 5.5.5 节，第 208 页） 。 5 图 5.5 - 2 工具栏 根据具体配置和所设定操作员级别的 不同，这些按钮也会有所不同。 有些视图只在较高的…
用户手册 SIPLACE TX 5 贴片机处的工作
使用软件版本 711.1 或更新 2018 年 4 月 5.5 用户界面
203
5.5.1 状态区域
状态区域显示当前的贴片机状态、最近出现的错误和将要执行的动作。

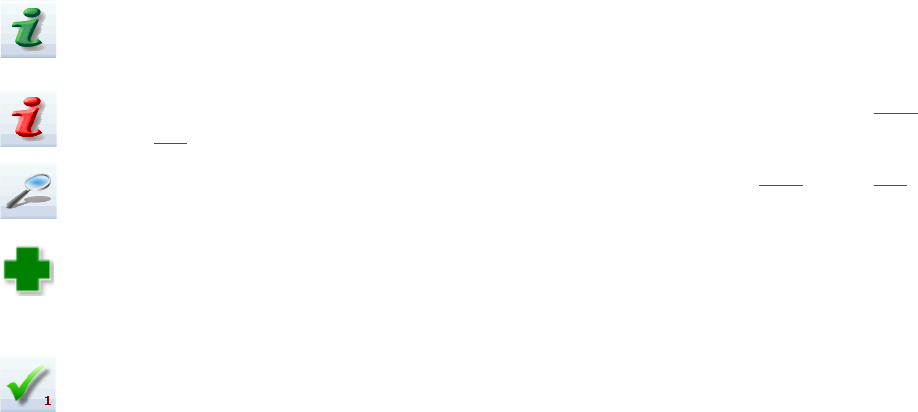

状态区域的右侧通过下面的图标来显示状态：
（绿色）启动当前视图的上下文联机帮助功能。 将对当前视图里的所有操作控制部件进行解释说
明。
（红色）启动帮助系统，并显示导致当前错误发生的可能原因以及适用的解决方案 （见第 5.6.1
节，第 211
页）。
打开显示错误来源、错误消息文本以及错误发生日期和时间的对话框 （见第 5.6.1
节，第 211
页）。 当前错误的帮助功能也可以从此处打开。
打开当前错误的详情视图。 问题排查措施可以在这个图示中直接被打开 （仅为某些错误信息显
示）。
从状态区域删除当前显示的错误。
5.5.2 显示和处理区域
此区将显示用于设置 / 删除各项功能的按钮、有关印制电路板、设置、配方的一般信息和其他信
息。
添加了动画和颜色编码的图标有助于解释说明进程或状况 （例如，正在编辑、空闲料位等）。
有关所有按钮和信息概览，请参阅联机帮助。
5 贴片机处的工作 用户手册 SIPLACE TX
5.5 用户界面 使用软件版本 711.1 或更新 2018 年 4 月
204
5.5.3 工具栏
工具栏中包含用于控制工作站软件主要功能的按钮。
通过这些按钮，您就可以将用户界面切换到其他视图，并使用这些视图中的功能 （见第 5.5.5
节，第 208
页）。
5
图 5.5 - 2 工具栏
根据具体配置和所设定操作员级别的不同，这些按钮也会有所不同。 有些视图只在较高的操作员
级别中才可使用。
下面的表格简单地介绍了这些按钮和它们的主要功能。
5
图标 视图 说明
生产
（主视图）
显示生产期间贴片机最频繁执行任务的状态。
显示操作状况，见第 5.5.2
节，第 203 页。
显示位置、设置名称、配方名称、配置变化情况和附加选项。
供料器模块、元
件和吸嘴
这 4 个位置中任何一个的设置都可以被独立打开。
用以检查和配置供料器模块、元件和吸嘴。
用以示教元件形状和元件料袋形状。
显示元件水平指示器。
填充水平视图 在贴片期间将向操作人员持续显示哪个供料器即将变空、需要重
新填满的信息。
PCB 显示印制电路板和贴片位置列表。
用于检查和配置印制电路板和元件。
用于示教基准点
通知 显示有关当前和上一个事件的通知。 随着通知类型的不同，其显示
方式也会有所不同。 可以分别查看料槽错误、传送导轨错误、贴片
机错误、一般错误和链接错误消息的表格 （见第 5.6
节，第 210
页）。
统计数据 显示有关性能、质量和弃料的统计资料。 显示贴片机和印制电路板
性能。
启动 OIS （操作员信息系统），有关详情见 “OIS 文档 ”。
贴片时显示同步
图像
显示各个摄相机的实时图像。
只有在 “ 高级生产 ” 操作员级别中可用：
用以查看和保存视觉转储文件。
用户手册 SIPLACE TX 5 贴片机处的工作
使用软件版本 711.1 或更新 2018 年 4 月 5.5 用户界面
205
5.5.4 通过视图操作工作站软件
可以通过工具栏 （见第 5.5.3 节，第 204 页）访问的大多数视图，都拥有带有子视图和功能的附
加垂直工具栏 （位于用户界面右侧）。
5
示例：视图：“ 供料器模块、元件和吸嘴 ”
点击工具栏 上的 “ 供料器模块、元件和吸嘴 ”。
将打开下面的视图：
设置 含有所有设置和选项。
用于设定操作员级别和用户界面语言。
用于显示和编辑设置、用户设置、贴片机选项和软件选项，见第
5.5.5
节，第 208 页。
检查传感器和功
能
含有用于测试和诊断的信息和功能。
用于设置贴片机的启动按钮功能。
只有在 “ 高级生产 ” 操作员级别中可用：
用于测试整个参考运行和 C&P20 贴片头的功能。
单项功能和持续运行。 单独处理每个悬臂。
维护状态 含有有关贴片机维护状态的信息。
更多信息，请参阅维护手册。
维修 维修工具。
只在 “ 维修 （客户）” 操作员级别中可用：
用于设置和校准 SIPLACE 贴片机，下载嵌入式软件版本，校准和
配置整台贴片机。
图标 视图 说明
请注意
各个功能的详细说明请查看 Online Help （联机帮助）。
