用户手册 SIPLACE TX 1 介绍 使用软件版本 711.1 或更新 2018 年 4 月 1.3 贴片机说明 21 1.3.2 贴片机序列号 贴片机的序列号可在 1 号位置的贴片机框架内侧的铭牌上找到。 1 图 1.3 - 1 含序列号的铭牌的位置 (T) 行程方向 (1) 铭牌 1 请注意 铭牌上的额定电气规格 铭牌上的额定电气规格均为最大 值。 实际消耗的电功率取决 于贴片机配置与贴片程序。 (1)
1 介绍 用户手册 SIPLACE TX
1.3 贴片机说明 使用软件版本 711.1 或更新 2018 年 4 月
20
1.3.1 贴片头配置
1
CPP_H = 位于高装配位置的 Multistar CPP
CPP_L = 位于低装配位置的 Multistar CPP
贴片机 贴片头 标准摄相机 选项
SIPLACE
TX1
C&P20 P2 元件摄相机，48 型 --
CPP_L 元件摄相机，30 型 元件摄相机，45 型
CPP_H
元件摄相机，30 型 元件摄相机，45 型
静止摄相机，33 型 （仅限 1 号料
位）
TH 静止摄相机，33 型 （仅限 1
号料位）
静止摄相机，25 型 （仅限 1 号料
位）
SIPLACE
TX2
C&P20 P2 / C&P20 P2 元件摄相机，48 型 --
CPP_L/CPP_L 元件摄相机，30 型 元件摄相机，45 型
CPP_H / CPP_H
元件摄相机，30 型 元件摄相机，45 型
静止摄相机，33 型 （仅限 1 号料
位）
TH / CPP_H
静止摄相机，33 型 （仅限 1
号料位）
静止摄相机，25 型 （仅限 1 号料
位）
元件摄相机，30 型 元件摄相机，45 型
SIPLACE
TX2i
C&P20 P2 / C&P20 P2 元件摄相机，48 型 --
CPP_L/CPP_L 元件摄相机，30 型 元件摄相机，45 型
CPP_H / CPP_H 元件摄相机，30 型 元件摄相机，45 型
用户手册 SIPLACE TX 1 介绍
使用软件版本 711.1 或更新 2018 年 4 月 1.3 贴片机说明
21
1.3.2 贴片机序列号
贴片机的序列号可在 1 号位置的贴片机框架内侧的铭牌上找到。
1

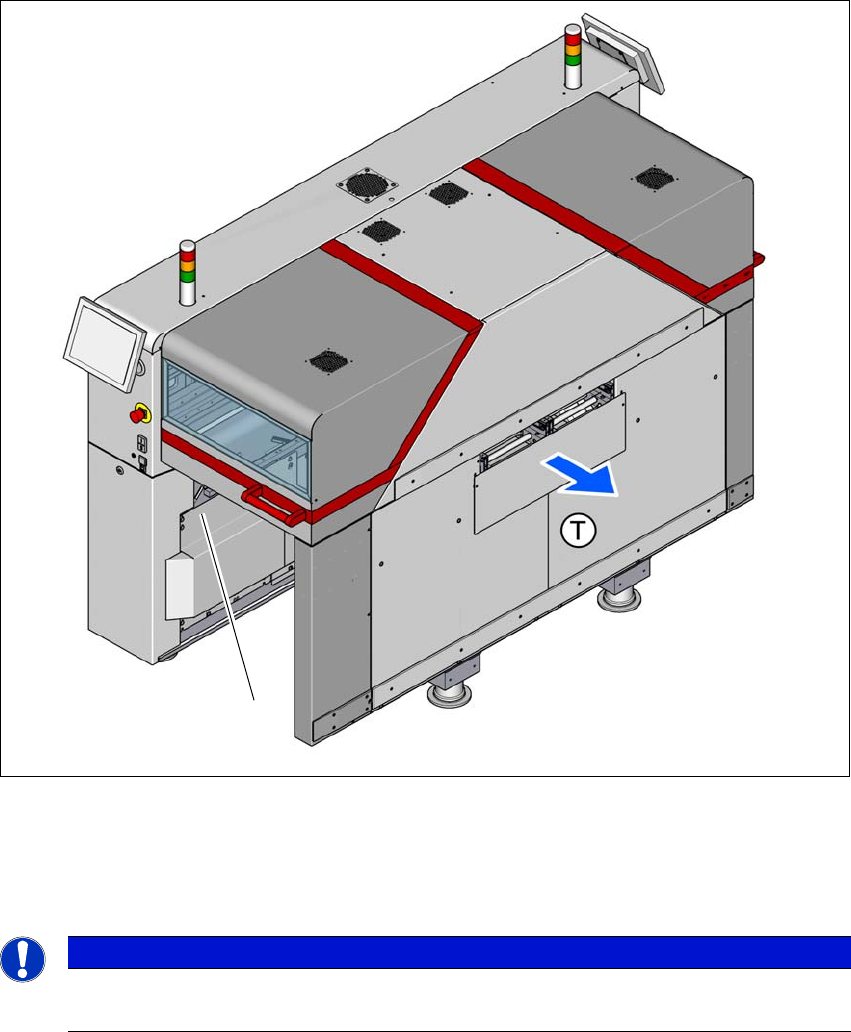

图 1.3 - 1 含序列号的铭牌的位置
(T) 行程方向
(1) 铭牌
1
请注意
铭牌上的额定电气规格
铭牌上的额定电气规格均为最大值。 实际消耗的电功率取决于贴片机配置与贴片程序。
(1)
1 介绍 用户手册 SIPLACE TX
1.3 贴片机说明 使用软件版本 711.1 或更新 2018 年 4 月
22
1.3.3 欧盟 (EC) 符合性声明
产品描述如下：
1
1
生产商：
ASM Assembly Systems GmbH&Co.KG
Rupert-Mayer-Str. 44
81379 Munich 1
符合欧盟符合性声明中列出的法规和标准。
1.3.4 按照规定使用
本产品只可用于 《产品目录》和 《技术说明》中指定的应用领域 （即 SMD 元件的贴装），而且
只能与 ASM Assembly Systems GmbH & Co. KG 建议或允许的第三方器件和元件结合使用。 按
照规定，不得用于其他或扩展的用途。
ASM Assembly Systems GmbH & Co. KG 对因错误使用产品而导致的任何损坏不承担任何责任，
并且也将无法保证贴片机元件的正确及正常功能。
按规定使用还包括遵守 《用户手册》中的所有规定。
要确保本产品正常、可靠地运行，则须正确运输、存放、安装和装配，并认真操作和维护本产
品。
产品
贴片机
型号 SIPLACE TX1 SIPLACE TX2 SIPLACE TX2i
物件号： 588301 588302 588300
