用户手册 SIPLACE TX 5 贴片机处的工作 使用软件版本 711.1 或更新 2018 年 4 月 5.15 装入或卸出元件料车 241 5.15.2 装入料车 5 5 5 小心将元件料车完全推入贴片 机，直至挡杆处。 按下相应贴片机位置处的按钮 ，直到料车装入完成。 5.15.3 移动料车的安全须知 5 移动料车时，始终用双手握住 握柄。 请注意装满供料器模块的料车 在倾斜 20° 或更大的角度时，会发生侧翻或…
5 贴片机处的工作 用户手册 SIPLACE TX
5.15 装入或卸出元件料车 使用软件版本 711.1 或更新 2018 年 4 月
240
5

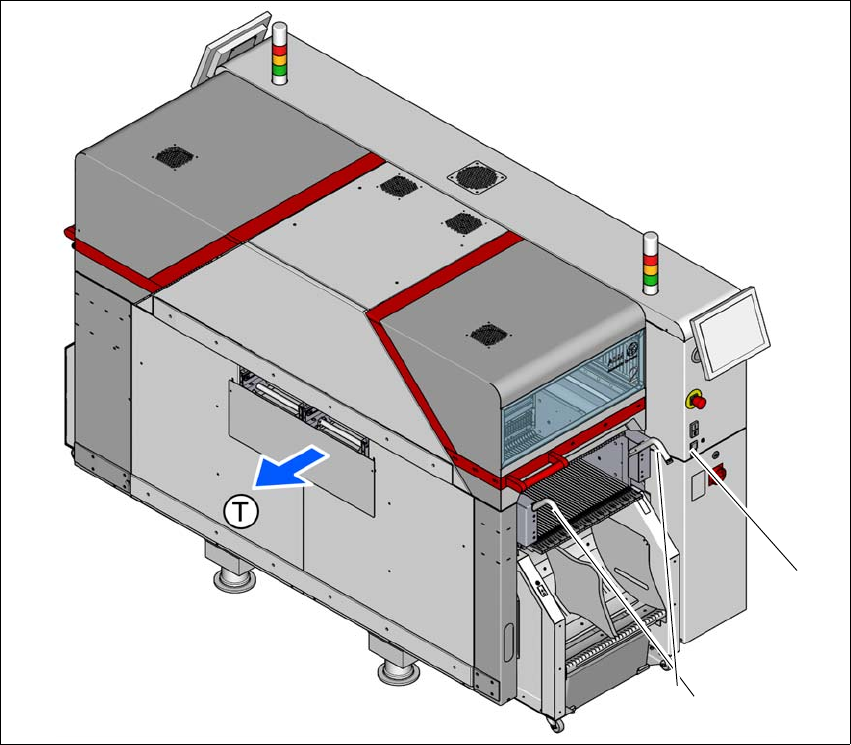

图 5.15 - 1 元件料车的装入与卸出的安全须知 （2 号料位的示例）
(1) 在 2 号位置装入和卸出料车的按钮
(2) 握柄
(T) PCB 的传送方向
(1)
(2)
用户手册 SIPLACE TX 5 贴片机处的工作
使用软件版本 711.1 或更新 2018 年 4 月 5.15 装入或卸出元件料车
241
5.15.2 装入料车
5
5
5
小心将元件料车完全推入贴片机，直至挡杆处。
按下相应贴片机位置处的按钮，直到料车装入完成。
5.15.3 移动料车的安全须知
5
移动料车时，始终用双手握住握柄。
请注意装满供料器模块的料车在倾斜 20° 或更大的角度时，会发生侧翻或前倾。
确保料车移动的表面坡度比这个角度要小很多。
小心，不要撞上障碍物。 料车的速度如果过快，会向前倾翻。
5.15.4 卸出料车
“ 关闭 ” 控制系统。
按下相应贴片机位置上的按钮，直到元件料车完全卸出。
两手握住握柄，将元件料车拉出贴片机。
注意事项
推入元件料车！
将元件料车推入贴片机时，确保锁定插销不会碰撞到障碍物。
请注意
平齐剪切料带
如果没有在 X 供料器模块的前端将料带剪切平齐，空料带就不会进入空料带导槽。
在装入元件料车之前请将料带剪切平齐。
注意事项
贴片头的位置！
检查贴片头是否在料车的外侧。
警告
避免意外发生！
为防止发生意外，移动料车时，必须始终遵守以下规则。
