6 工作站扩展部件 用户手册 SIPLACE TX 6.1 吸嘴交换器 使用软件版本 711.1 或更 新 2018 年 4 月 244 6.1.1 SIPLACE SpeedStar C&P20 P2 的吸嘴交换器 6.1.1.1 C&P20 P2 的短型吸嘴交换器 ，配有 4 个吸嘴盘 配有 4 个吸嘴盘的短型吸 嘴交换器与 SIPLACE TX1/2 一起使用。 项目编号 03103 649-xx 吸嘴交换器的基础…
用户手册 SIPLACE TX 6 工作站扩展部件
使用软件版本 711.1 或更新 2018 年 4 月 6.1 吸嘴交换器
243
6 工作站扩展部件
相关配置和其他选项，请参见具体 SIPLACE 贴片机的规格说明。
6.1 吸嘴交换器
吸嘴交换器的相关喷头类型提供两种版本：
– 短型吸嘴交换器，对于 SIPLACE TX1/TX2 每个含 4 个吸嘴盘和 20 个吸嘴库。
– 窄型吸嘴交换器，对于 SIPLACE TX2i 每个含 3 个吸嘴盘和 20 个吸嘴库。
吸嘴盘被安放在一个共用的支撑件上。 它们用两个平行销对中，并用 4 个按钮固定。 具体位置由
每个吸嘴盘上的两个基准点决定。 通过微型开关监控吸嘴盘在吸嘴交换器机身上的位置是否正
确，从而防止贴片头与任何向上凸出的吸嘴盘发生碰撞。 所有吸嘴盘位置必须被填充，因为安全
电路会由于吸嘴盘缺失或吸嘴盘未正确就位而停止贴片机。 在安装好的吸嘴站上，SpeedStar 吸
嘴上的元件可能会被吹掉，吸嘴可能会被脱开和拒绝。
6 工作站扩展部件 用户手册 SIPLACE TX
6.1 吸嘴交换器 使用软件版本 711.1 或更新 2018 年 4 月
244
6.1.1 SIPLACE SpeedStar C&P20 P2 的吸嘴交换器
6.1.1.1 C&P20 P2 的短型吸嘴交换器，配有 4 个吸嘴盘
配有 4 个吸嘴盘的短型吸嘴交换器与 SIPLACE TX1/2 一起使用。
项目编号 03103649-xx 吸嘴交换器的基础组件 CP/ 所有 - 短
项目编号 03101503-xx 含 20 个吸嘴库的吸嘴盘 60xx/40xx
6

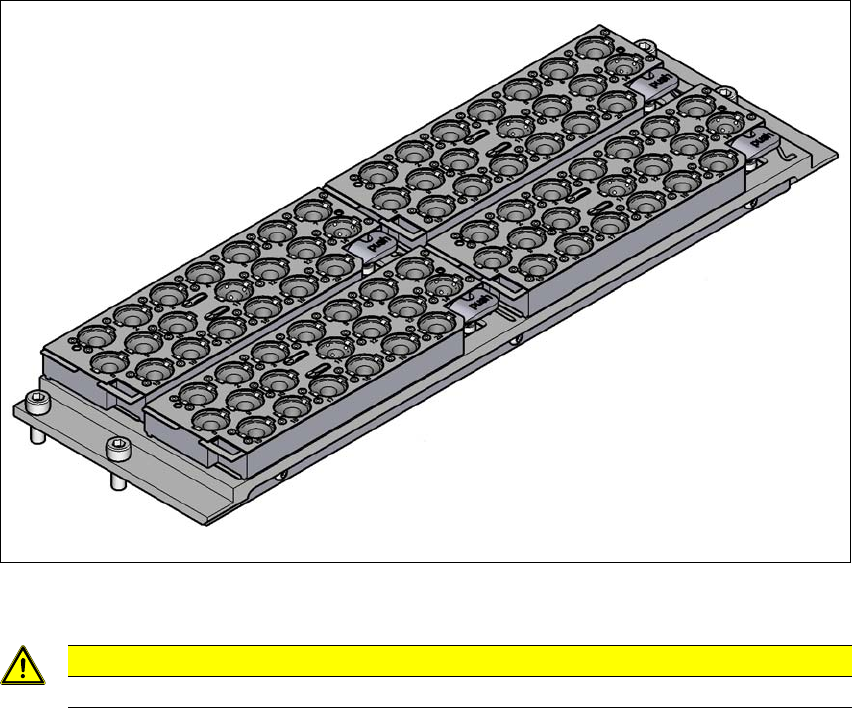

图 6.1 - 1 SIPLACE SpeedStar C&P20 P2 的短型吸嘴交换器，配有 4 个吸嘴盘
6
注意事项
只能与 SpeedStar 一并使用此吸嘴盘。
用户手册 SIPLACE TX 6 工作站扩展部件
使用软件版本 711.1 或更新 2018 年 4 月 6.1 吸嘴交换器
245
6.1.1.2 C&P20 P2 的窄型吸嘴交换器，配有 3 个吸嘴盘
配有 3 个吸嘴盘的窄型吸嘴交换器与 SIPLACE TX2i 一起使用。
项目编号 03129201-xx TX2i 的吸嘴交换器
项目编号 03101503-xx 含 20 个吸嘴库的吸嘴盘 60xx
6

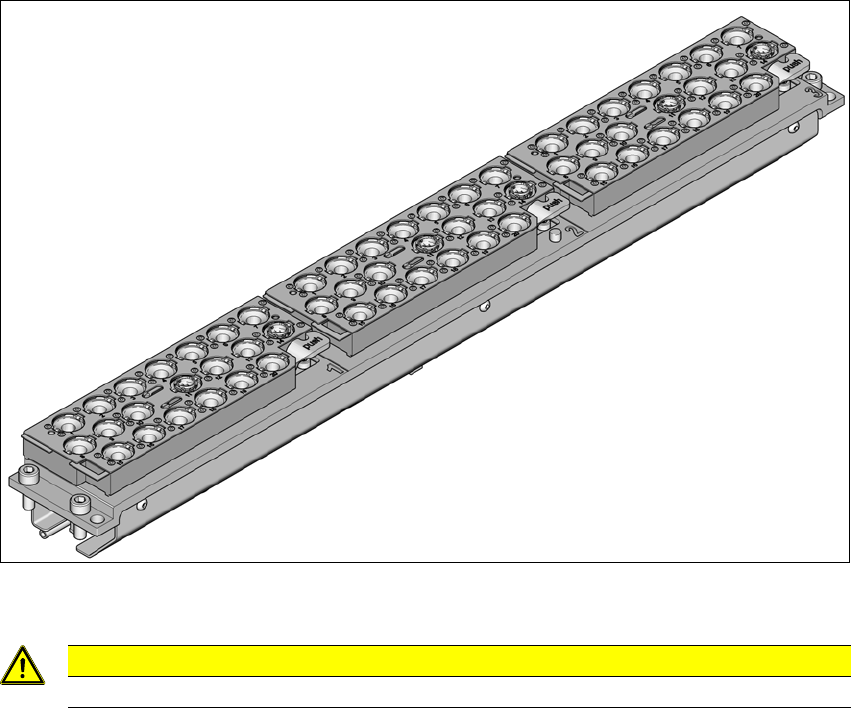

图 6.1 - 2 SIPLACE SpeedStar C&P20 P2 的吸嘴交换器，配有 3 个吸嘴盘
6
注意事项
只能与 SpeedStar 一并使用此吸嘴盘。
