6 工作站扩展部件 用户手册 SIPLACE TX 6.1 吸嘴交换器 使用软件版本 711.1 或更 新 2018 年 4 月 248 6.1.2 SIPLACE MultiStar CPP 的吸嘴交换器 6.1.2.1 CPP 的短型吸嘴交换器， 配有 4 个吸嘴盘 配有 4 个吸嘴盘的短型吸 嘴交换器与 SIPLACE TX1/2 一起使用。 项目编号 03103 649-xx 吸嘴交换器的基础组件 CP / 所有 - 短 项目编…
用户手册 SIPLACE TX 6 工作站扩展部件
使用软件版本 711.1 或更新 2018 年 4 月 6.1 吸嘴交换器
247
6.1.1.4 SIPLACE Tx2i 的配置示例
配有三个吸嘴盘的 SpeedStar 窄型吸嘴交换器可安装在 1 和 2 号料位 （项目 1，图 6.1 - 3，第
247
页 ）。
6

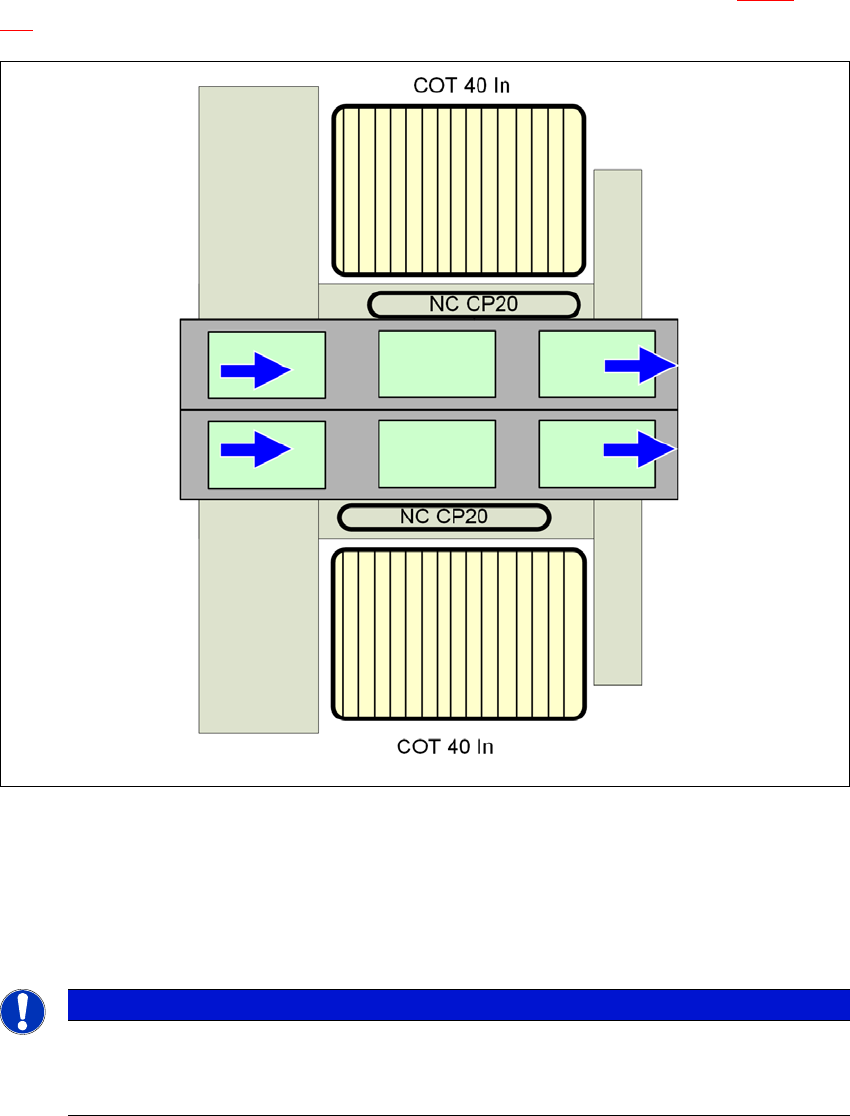

图 6.1 - 3 SIPLACE SpeedStar 吸嘴交换器的位置 - SIPLACE TX2i 配置示例
6
6
NC CP20
C&P20 P2 的吸嘴交换器，配有 3 个吸嘴盘
COT 40 输入
位于最深处位置的元件料车 （更靠里）
请注意
如果吸嘴盘缺失，贴片机将停止
如果吸嘴盘缺失或未正确就位，贴片机将停止。
使用所有已安放的吸嘴盘。
6 工作站扩展部件 用户手册 SIPLACE TX
6.1 吸嘴交换器 使用软件版本 711.1 或更新 2018 年 4 月
248
6.1.2 SIPLACE MultiStar CPP 的吸嘴交换器
6.1.2.1 CPP 的短型吸嘴交换器，配有 4 个吸嘴盘
配有 4 个吸嘴盘的短型吸嘴交换器与 SIPLACE TX1/2 一起使用。
项目编号 03103649-xx 吸嘴交换器的基础组件 CP/ 所有 - 短
项目编号 03066107-xx 含 20 个吸嘴库的吸嘴盘 20xx
项目编号 03065782-xx 含 20 个吸嘴库的吸嘴盘 28xx
6
图 6.1 - 4 SIPLACE MultiStar 的短型吸嘴交换器，配有 4 个吸嘴盘
(1) 用于 20xx 吸嘴的吸嘴盘
(2) 用于 28xx 吸嘴的吸嘴盘
6
注意事项
只能与 MultiStar 一并使用此吸嘴盘。
(2)
(1)
用户手册 SIPLACE TX 6 工作站扩展部件
使用软件版本 711.1 或更新 2018 年 4 月 6.1 吸嘴交换器
249
6.1.2.2 CPP 的短型吸嘴交换器，配有 3 个吸嘴盘
配有 3 个吸嘴盘的窄型吸嘴交换器与 SIPLACE TX2i 一起使用。
项目编号 03129201-xx TX2i 的吸嘴交换器
项目编号 03066107-xx 含 20 个吸嘴库的吸嘴盘 20xx
项目编号 03065782-xx 含 20 个吸嘴库的吸嘴盘 28xx
6
图 6.1 - 5 SIPLACE MultiStar 的窄型吸嘴交换器，配有 3 个吸嘴盘
(1) 用于 20xx 吸嘴的吸嘴盘
(2) 用于 28xx 吸嘴的吸嘴盘
6
注意事项
只能与 MultiStar 一并使用此吸嘴盘。
(2)
(1)
