用户手册 SIPLACE TX 6 工作站扩展部件
使用软件版本 711.1 或更新 2018 年 4 月 6.1 吸嘴交换器
259
6.1.4.2 技术数据
6
SIPLACE TwinStar 的吸嘴交换器
吸嘴盘数量
1 号料位 6 最多 8 个吸嘴盘用于最多 16 个吸嘴库
吸嘴保持件的数量 可自由配置
标准配置 3 个吸嘴盘，每个吸嘴盘有 2 个吸嘴库
1 个吸嘴盘有 1 个吸嘴库
吸嘴类型 5xx （标准）
20xx / 28xx （带吸嘴适配器 20xx/28xx on 5xx）
特殊吸嘴，夹持器
6 工作站扩展部件 用户手册 SIPLACE TX
6.1 吸嘴交换器 使用软件版本 711.1 或更新 2018 年 4 月
260
6.1.4.3 SIPLACE TwinStar 的配置示例
1 号料位可容纳含八个 TwinStar 吸嘴盘的吸嘴交换器 （图 6.1 - 12 中的项目 1，第 260 页）。
6

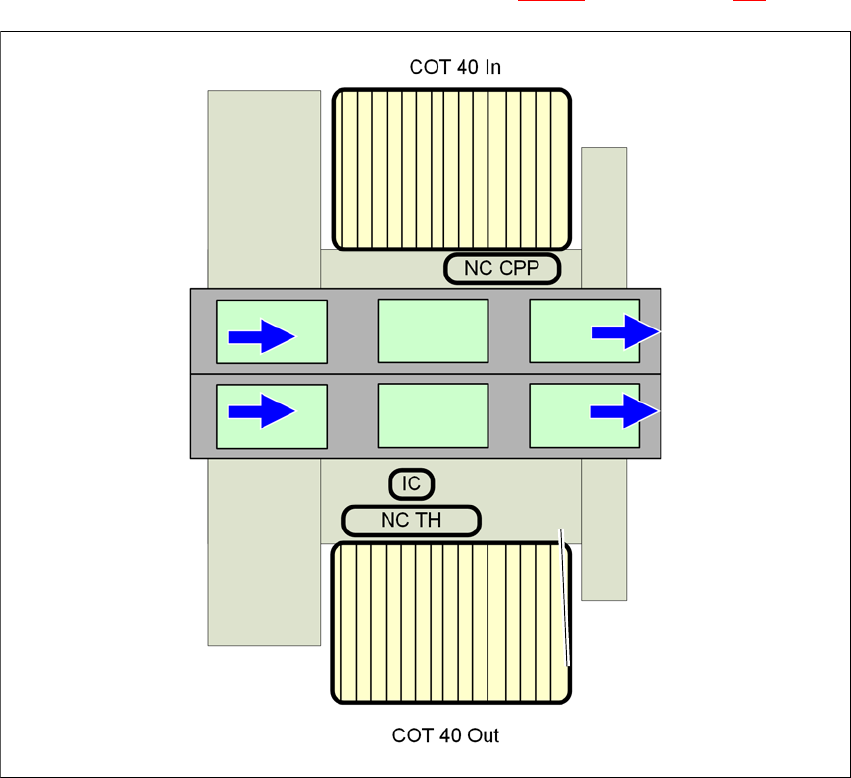

图 6.1 - 12 TwinStar 的吸嘴交换器位置 - SIPLACE TX2 的配置示例
6
NC CPP
CPP 的吸嘴交换器，配有 4 个吸嘴盘
COT 40 输入
位于最深处位置的元件料车
COT 40 输出
处在最外侧位置的元件料车
IC
静止摄像机
NC TH
TwinStar 贴片头的吸嘴交换器
用户手册 SIPLACE TX 6 工作站扩展部件
使用软件版本 711.1 或更新 2018 年 4 月 6.1 吸嘴交换器
261
6.1.4.4 装配
将吸嘴交换器固定在 COT 插入件上。
6

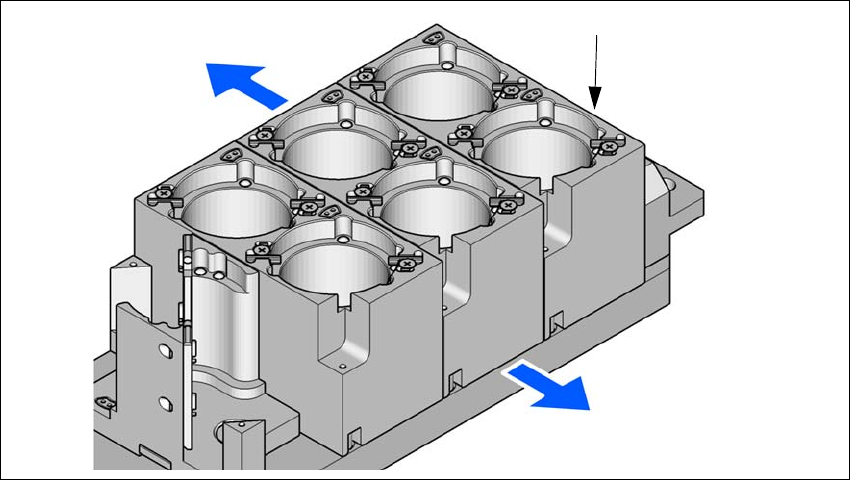

图 6.1 - 13 装配位置
(1) 记号孔
(2) 操作员侧
(3) 箭头指向 PCB 传送导轨
6
对齐吸嘴交换器，从操作员角度看时，记号孔 ( 物件 1) 应在左侧。
6.1.4.5 特殊吸嘴
SIPLACE 贴片机根据标准的 SMT 范围处理元件。
ASM 一直在持续的开发特殊吸嘴。
所有贴片头都有其可用的特殊吸嘴，这保证了贴装元件时最快的速度、最高的精确度和灵活性。
使用自动吸嘴交换器还可缩短交换吸嘴时所需的设置时间。
有关特殊吸嘴盘和夹持器的生产信息，也可与 ASM 联系。
(1)
(2)
(3)
