6.2 抛料板
项目编号 03117664-xx 元件沉积 （抛料板）
如果元件被视像系统识别为存在故障的元件，那么这些元件就会被放置在抛料板中。 然后，操作
者便可从那里拿走这些元件。
6

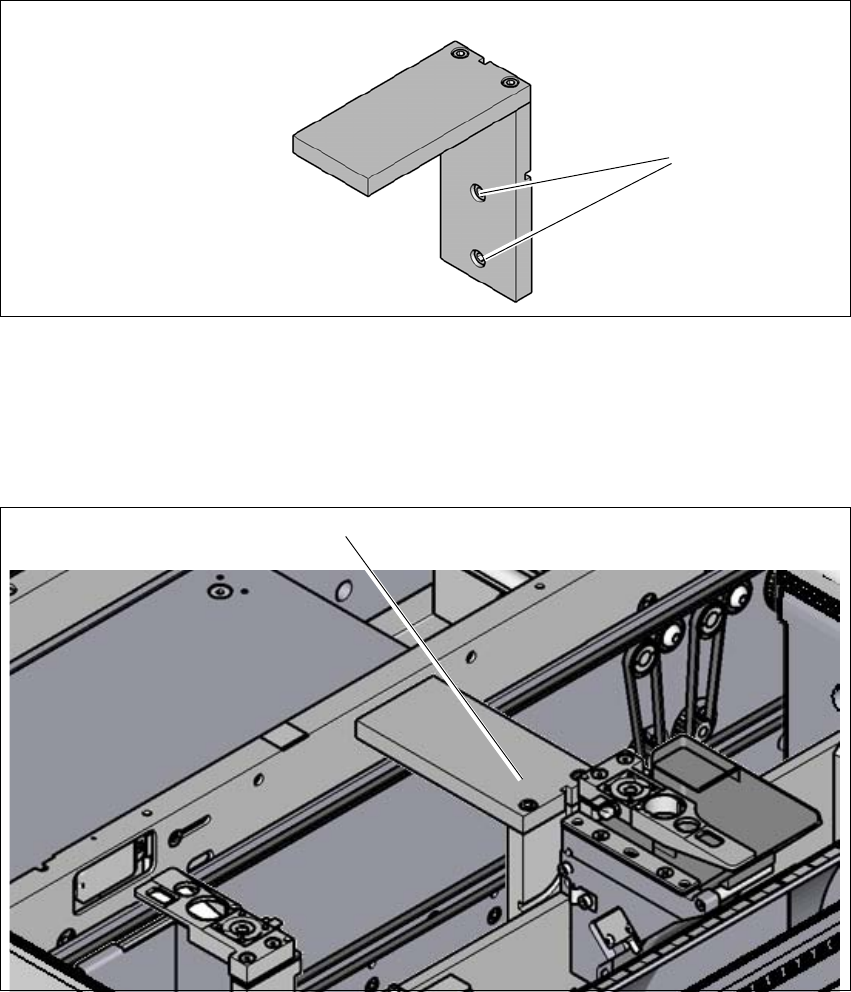

图 6.2 - 1 元件沉积 （抛料板）
(1) 固定螺钉
6.2.1 安装位置
6
图 6.2 - 2 抛料板 - 安装位置
(1) 贴片机内的安装位置
(1)
(1)
用户手册 SIPLACE TX 6 工作站扩展部件
使用软件版本 711.1 或更新 2018 年 4 月 6.2 抛料板
265
6.2.2 配置
如已安装抛料板，那么就需要对其进行配置。
6
图 6.2 - 3 配置 - 抛料板
选择服务 (1)
选择料位，然后选择抛料板 => 已安装 (2).
(2) (1)
6 工作站扩展部件 用户手册 SIPLACE TX
6.3 PCB 条形码扫描仪 使用软件版本 711.1 或更新 2018 年 4 月
266
6.3 PCB 条形码扫描仪
项目编号 00519882-xx Sick Lector 620 2D 条形码阅读器
项目编号 00588108-Xx 条形码阅读器 2D SIPLACE TX 的装配套件
6.3.1 说明
PCB 条形码阅读器用于对 PCB 上的条形码进行自动记录和解码。 PCB 条形码扫描仪安装在第一
个贴片机输入侧的一个特制框架上。 根据
条形码的位置，通过几个简单
的步骤即可安装条形码扫描仪，使条形码可以在与 PCB 传送方向平行或垂直的方向被读取。
使用双传送导轨时，可以改装上四个印制电路板条形码阅读器。 这样就可以扫描到两个传送导轨
轨道上印制电路板的顶部或底部。
条形码阅读器是一种可用的 2D 印制板条码阅读器。 该编码阅读器可以处理条形码和矩阵编码。
矩阵编码主要用在
没有足够的空间粘贴条形码标签的情况下。
6.4 输入和输入传送导轨延长件
项目编号 00588311-xx 输入传送导轨延长件 SIPLACE TX
项目编号 00588310-xx 输出传送导轨延长件 SIPLACE TX
6.4.1 说明
条形码阅读器选项需要输入传送导轨延长件。
JTF-ML 选项需要输出传送导轨延长件。 输出传送导轨的延长件还可以独立于 JTF-ML 选项而安
装。
