2 操作安全 用户手册 SIPLACE TX 2.2 警告标签 使用软件版本 711.1 或更 新 2018 年 4 月 50 2.2.8 SIPLACE MultiStar CPP 上的警告标签 2 图 2.2 - 10 SIPLACE MultiStar CPP 上的警告标签 (1) 高温标签，项目编号： 03031926-01 项目 激光器标签 - 2 级激光，项目编号 03155298-xx (1) 激光器标签，风险级别 2
用户手册 SIPLACE TX 2 操作安全
使用软件版本 711.1 或更新 2018 年 4 月 2.2 警告标签
49
2.2.7.1 SIPLACE C&P20 P2 上的高温
1，图 2.2 - 9
，第 48 页
（每个 SIPLACE C&P20 P2 的数量： 1）
2.2.7.2 激光标签 - 组件传感器处的风险级别 2
2
项目 激光器标签 - 风险级别 2，图 2.2 - 9，第 48 页，项目编号 03134118-01 2
（每个 C&P20 P2 的数量： 1） 2
2.2.7.3 针对含超亮蓝色 LED 的摄相机的风险分组 2
项目 P 4，图 2.2 - 9，第 48 页，
（每个 C&P20 P2 的数量： 1）
2
2
2
连续操作期间，SIPLACE C&P20 P2 上的高温
高温导致烫伤的危险！
在持续工作期间和在温度超过 22 °C 的环境中工作时，星型轴马达
外壳和贴片头握柄的温度可能会变得非常高。
接触这些部件时千万要小心。
2
激光辐射
风险级别 2
根据 IEC 60825-1:2014
不要直视激光束！
2
风险分组 2
来自含超亮蓝色 LED 的摄相机光束可能是一个危险。
不要直视操作已准备就绪相机的光束！
2 操作安全 用户手册 SIPLACE TX
2.2 警告标签 使用软件版本 711.1 或更新 2018 年 4 月
50
2.2.8 SIPLACE MultiStar CPP 上的警告标签
2

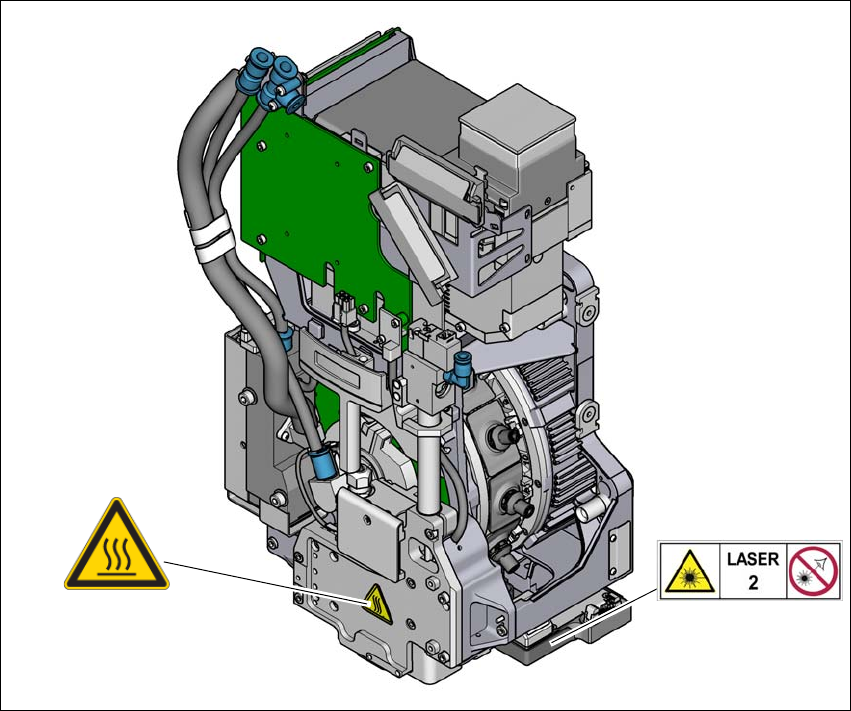

图 2.2 - 10 SIPLACE MultiStar CPP 上的警告标签
(1) 高温标签，项目编号： 03031926-01
项目 激光器标签 - 2 级激光，项目编号 03155298-xx
(1)
激光器标签，风险级别 2
用户手册 SIPLACE TX 2 操作安全
使用软件版本 711.1 或更新 2018 年 4 月 2.2 警告标签
51
2.2.8.1 SIPLACE CPP 上的高温
1，图 2.2 - 10
，第 50 页
（每个 SIPLACE CPP 的数量： 1）
2.2.8.2 激光标签 - 组件传感器处的风险级别 2
2
项目 激光器标签 - 风险级别 2，图 2.2 - 10，第 50 页，项目编号 03134118-01
（每个 CPP 的数量： 1）
2
2
2
连续操作期间，SIPLACE CPP 上的高温
高温导致烫伤的危险！
如环境温度超过 22°C，那么 Z 驱动 （线性马达）在连续操作期间
就会产生较高的表面温度。
接触这些部件时千万要小心。
2
激光辐射
风险级别 2
根据 IEC 60825-1:2014
不要直视激光束！
