用户手册 SIPLACE TX 2 操作安全 使用软件版本 711.1 或更新 2018 年 4 月 2.5 安全功能 69 功能 2 如果一个保护盖向上打开，则悬 臂轴的电源将立即断开。 悬臂轴将停止移动。 屏幕上将出现 “ 关 闭保护盖 ” 的信息。 关闭保护盖，按下启动按钮 （项目 2，图 2.5 - 2 ） ，继续进行贴装操作。
2 操作安全 用户手册 SIPLACE TX
2.5 安全功能 使用软件版本 711.1 或更新 2018 年 4 月
68
2.5 安全功能
2.5.1 保护盖
悬臂的行程范围用两个可移动的保护盖覆盖。 保护罩和保护盖作为保护装置，可以防止未经授权
的人员接触到贴片机内部。
2
2

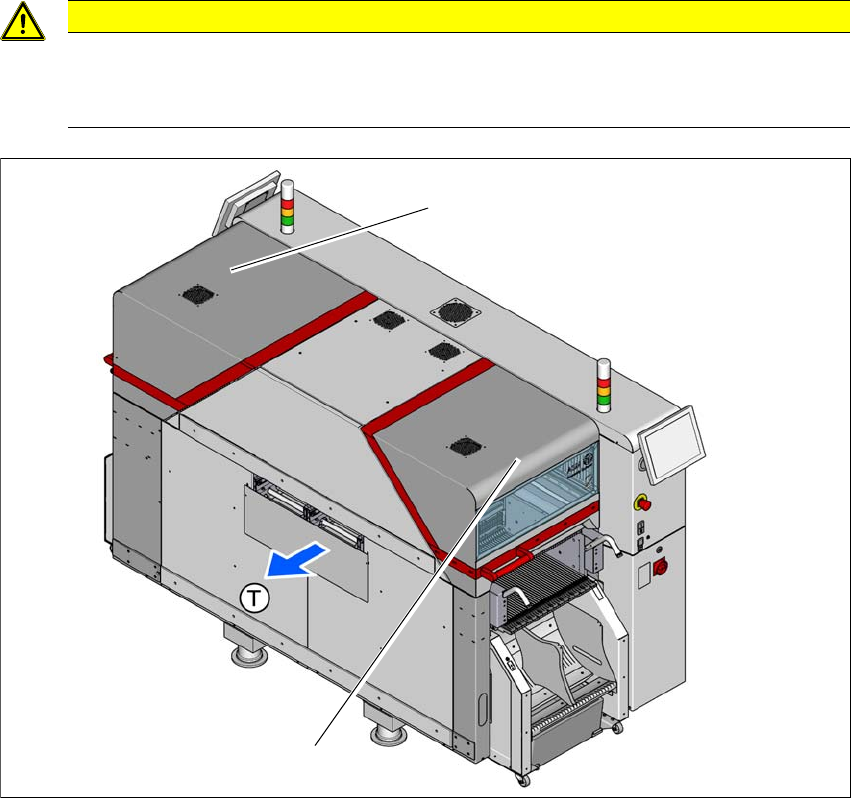

图 2.5 - 1 保护盖
(1) 保护盖，1 号料位
(2) 保护盖，2 号料位
(T) 行程方向
注意事项
损坏的危险！
如用力过大就有损坏保护盖和其他盖子的危险。
切勿站立在或攀爬到保护盖和其他盖子上。
(1)
(2)
2 操作安全 用户手册 SIPLACE TX
2.5 安全功能 使用软件版本 711.1 或更新 2018 年 4 月
70
2.5.2 开关与按钮
2.5.2.1 开关与按钮的位置
2
图 2.5 - 2 开关与按钮的位置 - PCB 输出端 （2 号料位）
(1) EMERGENCY STOP （急停）按钮
(2) Start （启动）按钮 （绿色）
(3) Stop （停止）按钮 （黑色）
(4) 主开关
(5) 在相应位置装入和卸出料车的按钮
(T) PCB 传送方向
(3)
(1)
(4)
(2)
(5)
