2 操作安全 用户手册 SIPLACE TX 2.5 安全功能 使用软件版本 711.1 或更 新 2018 年 4 月 70 2.5.2 开关与按钮 2.5.2.1 开关与按钮的位置 2 图 2.5 - 2 开关与按钮的位 置 - PCB 输出端 （2 号料位） (1) EMERGENCY STOP （急停）按钮 (2) Start （启动）按钮 （绿色） (3) Stop （停止）按钮 （黑色 ） (4) 主开关 (5) 在相应位置…
2 操作安全 用户手册 SIPLACE TX
2.5 安全功能 使用软件版本 711.1 或更新 2018 年 4 月
70
2.5.2 开关与按钮
2.5.2.1 开关与按钮的位置
2

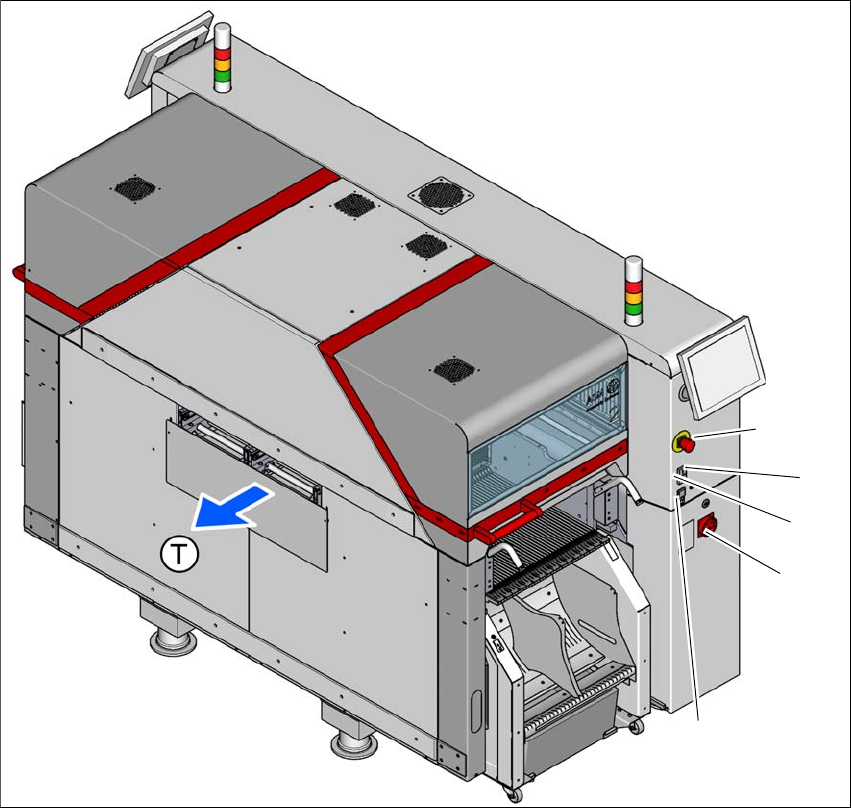

图 2.5 - 2 开关与按钮的位置 - PCB 输出端 （2 号料位）
(1) EMERGENCY STOP （急停）按钮
(2) Start （启动）按钮 （绿色）
(3) Stop （停止）按钮 （黑色）
(4) 主开关
(5) 在相应位置装入和卸出料车的按钮
(T) PCB 传送方向
(3)
(1)
(4)
(2)
(5)
用户手册 SIPLACE TX 2 操作安全
使用软件版本 711.1 或更新 2018 年 4 月 2.5 安全功能
71
2

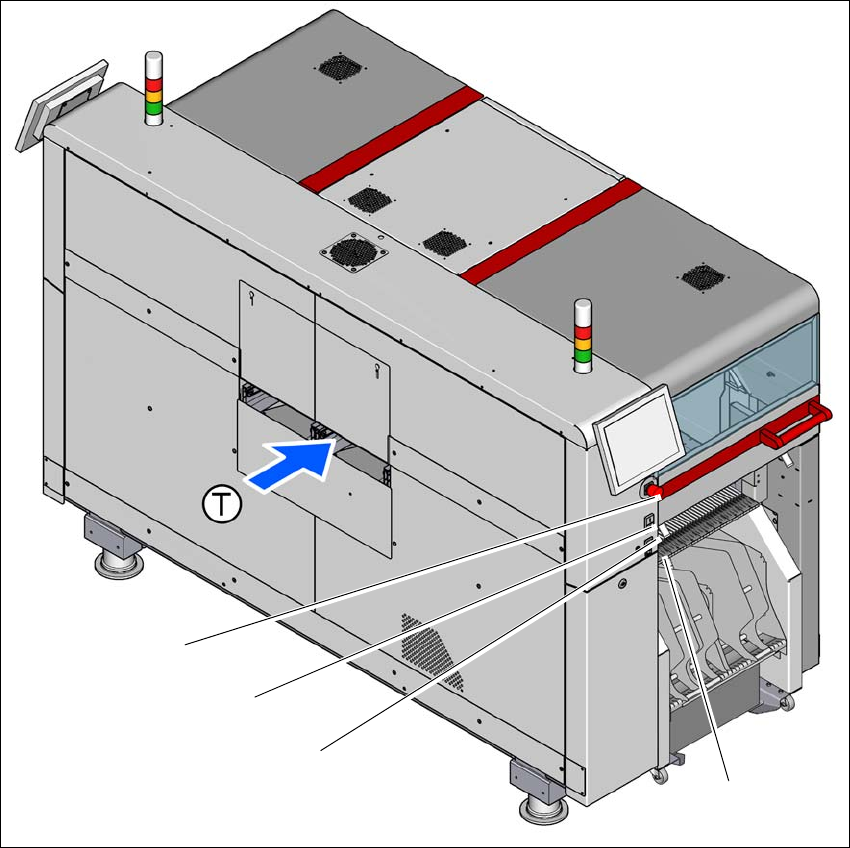

图 2.5 - 3 开关与按钮的位置 - PCB 输入端 （1 号料位）
(1) EMERGENCY STOP （急停）按钮
(2) Start （启动）按钮 （绿色）
(3) Stop （停止）按钮 （黑色）
(4) 在相应位置装入和卸出料车的按钮
(T) PCB 传送方向
(3)
(1)
(4)
(2)
