2 操作安全 用户手册 SIPLACE TX 2.5 安全功能 使用软件版本 711.1 或更 新 2018 年 4 月 72 2.5.2.2 贴片机上位置电源的位置 2 图 2.5 - 4 位置开关的位置 (1) 位置开关，位置 1 (2) COT 插入件的保护开关，1 号料位 (3) COT 插入件的保护开关，2 号料位 (4) 位置开关，位置 2 贴片机运转期间，保护盖通过机械方 式锁定。 保护盖只有在按 下停止按钮后才能打开。 …
用户手册 SIPLACE TX 2 操作安全
使用软件版本 711.1 或更新 2018 年 4 月 2.5 安全功能
71
2

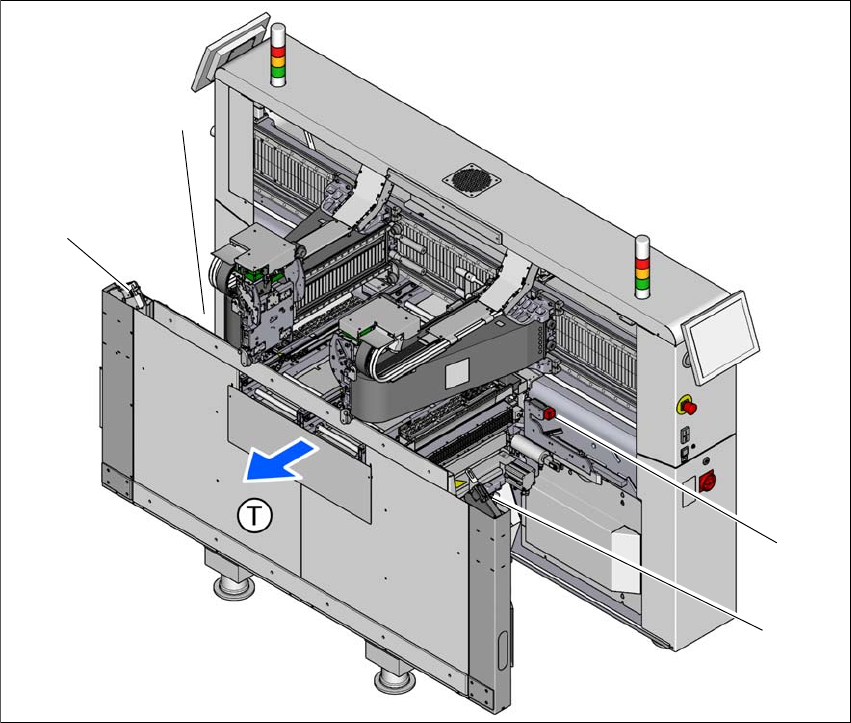

图 2.5 - 3 开关与按钮的位置 - PCB 输入端 （1 号料位）
(1) EMERGENCY STOP （急停）按钮
(2) Start （启动）按钮 （绿色）
(3) Stop （停止）按钮 （黑色）
(4) 在相应位置装入和卸出料车的按钮
(T) PCB 传送方向
(3)
(1)
(4)
(2)
2 操作安全 用户手册 SIPLACE TX
2.5 安全功能 使用软件版本 711.1 或更新 2018 年 4 月
72
2.5.2.2 贴片机上位置电源的位置
2
图 2.5 - 4 位置开关的位置
(1) 位置开关，位置 1
(2) COT 插入件的保护开关，1 号料位
(3) COT 插入件的保护开关，2 号料位
(4) 位置开关，位置 2
贴片机运转期间，保护盖通过机械方式锁定。 保护盖只有在按下停止按钮后才能打开。
(4)
(1)
(3)
(2)
用户手册 SIPLACE TX 2 操作安全
使用软件版本 711.1 或更新 2018 年 4 月 2.5 安全功能
73
2.5.2.3 功能说明
OFF （关闭）位置中的主开关 （参见项目 1，图
2.5 - 2，第 70 页） 2
主电源开关将三相 L1、L2、L3 的电源断开。
2
主开关处于 ON （开启）位置 2
当主开关被拨至 ON （开启）位置时，电源电压就被接通，所有的 AC/DC 转换器都随即启动。
控制计算机启动，除了悬臂轴 (300 V-) 与星形轴 (160 V-) 的中间电路电压之外的所有电源电压都
处于内部可用状态。
Stop （停止）按钮，黑色 （项目 2，图 2.5 - 2，第 70 页和项目 2，图 2.5 - 3，第 71 页） 2
这些按钮用于停止贴片机的运行。 释放保护盖锁的机械互锁封闭件后，盖便可打开。
Start （启动）按钮，绿色 （项目 1，图 2.5 - 2，第 70 页和项目 1，图 2.5 - 3，第 71 页） 2
主电源开关打开后，将提示您按下 Start （启动）按钮，以启动贴片机开始贴片作业。 如果打开
了保护盖或按下了 EMERGENCY STOP （急停）按钮后，也会出现同样的提示。
按下启动按钮的时间应达到至少 200 ms，最多达 1500 ms，然后释放。 打开贴片机，保护盖
会在您释放按钮时以机械方式锁定。
元件计数器 2
已装贴元件的数量 （元件计数器）可以在工作站软件上被读取。 有关更多信息，请参考 “ 联机帮
助”。
危险
对贴片机处理不当就有可以导致死亡、严重的人身伤害，或对设备的重大损坏。
即使关闭了主电源开关，下列元件仍带有潜在致命的电压：
– Q1 主电源开关的线缆连接端子 L1、L2 及 L3
– 线缆连接端子 X2、X10、X300、F1 和电源组 PS5
– 等待 2 秒钟以耗尽电源插头处 EMC 过滤器的残余电压。
– 当主开关关闭后，安全开关 (CSB)、电容器组、电源组 PS4 和测试端子 X303 -
X306 仍将带电 5 分钟。
– 所有在主电源的开关已经关闭的情况下仍然带电的独立导线的颜色为橘色。
始终要遵循适用的事故预防规定和 DIN 标准 （特别是 EN 60204 第 1 部分或 IEC
60204 第 1 部分）以及所在国家适用的法规。
电源的安全门只能由具有必要资质和接受过相关培训的人员打开。
