用户手册 SIPLACE TX 2 操作安全 使用软件版本 711.1 或更新 2018 年 4 月 2.6 残留电压和放电时间 83 2.6.4 主开关已关闭 - 贴片机已于主电源断开 2 2.6.5 主电源关闭后的压缩空气条件 主开关关闭或贴片机的电源出现 故障时，压缩空气单元的电控主阀门 就会关闭 （项目 1，图 2.7 - 1 ，第 85 页） 。 压力在 5 秒内将降到 0 M Pa （0 bar ） 。 电控主阀门前 的元件…
2 操作安全 用户手册 SIPLACE TX
2.6 残留电压和放电时间 使用软件版本 711.1 或更新 2018 年 4 月
82
2.6.3 贴片机主电源开关已关闭，但仍接通电源
2
– Q1 主电源开关的线缆连接端子 L1、L2 及 L3
– 线缆连接端子 X2、X10、X300、F1 和电源组 PS5
– 等待 2 秒钟以耗尽电源插头处 EMC 过滤器的残余电压。
– 当主开关关闭后，安全开关 (CSB)、电容器组、电源组 PS4 和测试端子 X303 - X306 仍将带
电 5 分钟。
2

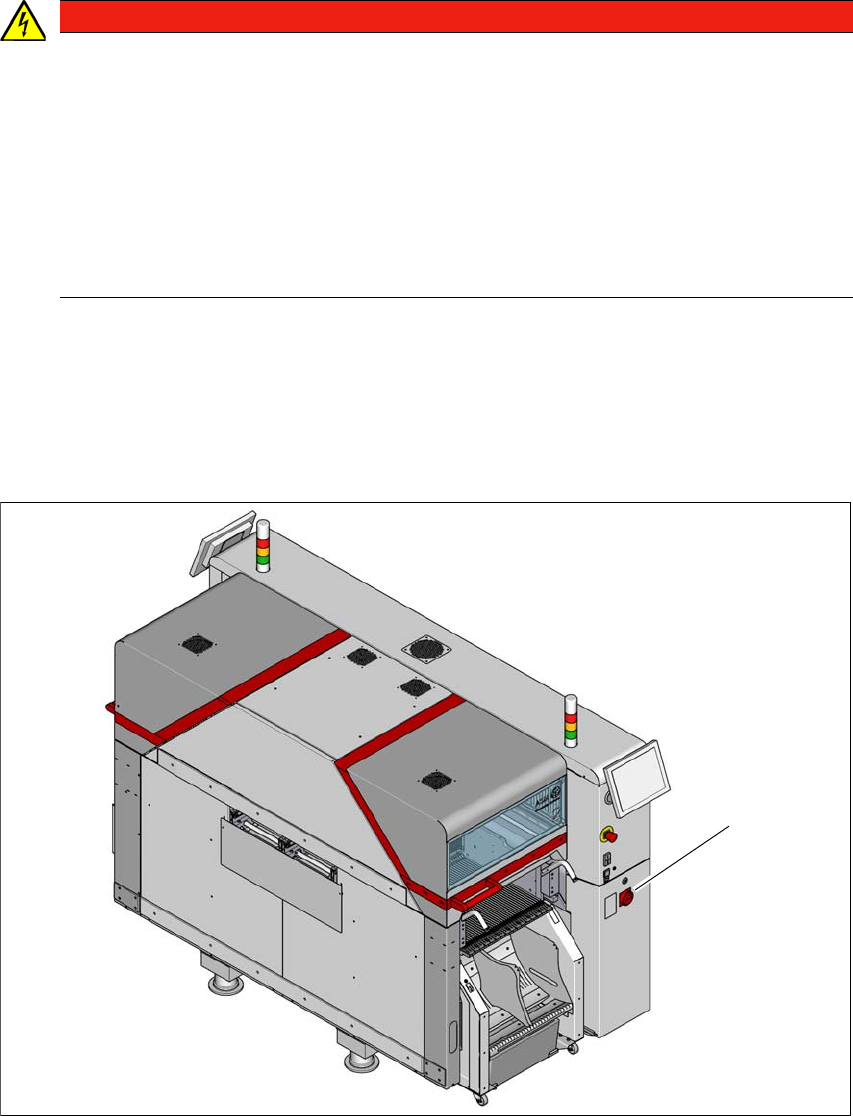

图 2.6 - 1 位置 2 处的主开关 (S1)
(1) 主开关 (S1)
危险
致命电压！
对此贴片机处理不当可能导致死亡、严重的人身伤害或对设备造成重大损坏。
即使关闭了主电源开关，以下电源单元中的元件仍可能携带潜在的致命电压：
– 主开关 Q1 的 L1、L2 及 L3
– 线缆连接端子 X2、X10、X300、F1 和电源组 PS5
– 当主开关关闭后，安全开关 (CSB)、电容器组、电源组 PS4 和测试端子 X303 - X306
仍将带电 5 分钟。
– 所有在主电源的开关已经关闭的情况下仍然带电的独立导线的颜色为橘色。
(1)
用户手册 SIPLACE TX 2 操作安全
使用软件版本 711.1 或更新 2018 年 4 月 2.6 残留电压和放电时间
83
2.6.4 主开关已关闭 - 贴片机已于主电源断开
2
2.6.5 主电源关闭后的压缩空气条件
主开关关闭或贴片机的电源出现故障时，压缩空气单元的电控主阀门就会关闭 （项目 1，图 2.7 -
1，第 85 页）。 压力在 5 秒内将降到 0 MPa （0 bar）。 电控主阀门前的元件继续保持加压状态。
危险
电源单元中的致命电压！
即便贴片机已关闭，且电源插头的连接已断开， 电源单元中的元件 （电容）携带潜在致
命电压的时间仍可能长达约 5 分钟。
在电源上作业时，关闭主电源开关，防止再次打开电源，断开贴片机与电源网络的
连接并等待 5 分钟直至电容完成放电。
测试并检查是否仍有残余电压。 参见维修手册中描述的程序。
只有 ASM Assembly Systems GmbH&Co.KG 的维修工程师，或服务于贴片机所有
者并受过 ASM 培训的维修工程师才能在电源及安全开关 (CBS) 上作业。
2 操作安全 用户手册 SIPLACE TX
2.7 停用压缩空气供给并释放压力 使用软件版本 711.1 或更新 2018 年 4 月
84
2.7 停用压缩空气供给并释放压力
位置 2 处的压缩空气单元（参见图 4.4 - 1，第 160 页）。 贴片机压缩空气的工作压力设定为 0.51
± 0.01 MPa (5.1 ± 0.1 bar)。 压缩空气单元的位置如图所示 （项目 1，图 2.7 - 1
，第 85 页。 贴片
机的压缩空气供给可通过截止阀 （项目 2，图 2.7 - 1
，第 85 页）中断。
使用贴片机钥匙来打开保护盖锁。
抬起保护盖 （参见图 2.7 - 1，第 85 页）。
将截止阀的控制杆 （项目 1，图 2.7 - 1，第 85 页）从垂直位置转动到水平位置。
监测工作压力计（项目 5，图 2.7 - 1，第 85 页）。 贴片机打开时，压力会在一分钟内释放至
0 MPa (0 bar)。
2
注意事项
中断压缩空气供应！
启动贴片机后，不要用停止阀切断压缩空气供给超过 30 分钟。
如果为了执行预防性维护和维修工作而需要关闭气动系统更长时间，则必须在主电
源开关处关闭贴片机，并断开其电源连接。
