Lösungen für das Reflo wlöten NEU! L UFTSTROMSY STEM Das neue Luftstromsyst em wurde entwickelt, um flussmit- telkontaminierte Luft aus der K ammer eines L uft-Reflow- ofens abzusaugen. Das S ystem isoliert den Heiz- und…

Transport Merkmale

Doppelspur-Kon gurationen bis zu 2 x 300 mm

Optionale Kombination Gurt-/Schienen-Transport

Leiterplatten-Unterstützungssysteme für Einzel- oder

Doppelspur

Lösungen für das Reflowlöten

Centurion™ ist ein SMT-Reflow-System mit Zwangskonvektion und enger, geschlossener Prozesssteuerung, der für die

heutigen LP-Bestückungsumgebungen mit hohem Durchsatz gebaut wurde. Mit der besten Wärmeübertragung in

der Branche ist der Centurion in der Lage, jedes Profil mit niedrigstmöglichen Sollwerten zu fahren, was die thermi-

schen Unterschiede über das Produkt hinweg und den Energieverbrauch minimiert.

Betriebskosten

Mit seiner effiziente Wärmeübertragung sorgt der

Centurion für einen niedrigen Energieverbrauch.

Sein zuverlässiges und robustes Design, gestützt auf

mehr als 20 Jahre Erfahrung in der SMT-Fertigung,

gewährleistet eine hohe verfügbare Betriebszeit,

selbst bei den härtesten Reflow-Anforderungen.

Unser patentiertes CATHOX™ (Catalytic Thermal

Oxidizer) senkt die Betriebskosten weiter, indem es

den Wartungsbedarf durch modernstes Flussmit-

tel-Handling reduziert. Und auch mit der neuen

Option "Leerlaufmodus" können die Betriebskosten

gesenkt werden.

Beste thermische Leistung

Mit dem neuen Design von Centurion, das sich auf

unsere Erfahrungen mit vorherigen Generationen

stützt, wurde ein besserer Wärmetransfer erreicht,

selbst bei breiteren Prozesskammern. Unser Wis-

sen und unsere Erfahrung in der Prozesssteuerung

gewährleisten die Wiederholbarkeit des Ofens, wie

sie von den anspruchsvollsten Kunden und Prozes-

sanforderungen der Welt gefordert wird.

DOPPELSPUR MIT UNABHÄNGIGER

SPUR-GESCHWINDIGKEITSREGELUNG

Die Doppelspur mit unabhängiger Geschwindigkeitsre-

gelung verdoppelt den Durchsatz und ermöglicht die

Parallelverarbeitung von zwei unterschiedlichen Leiter-

platten, ein gutes Preis-Leistungs-Verhältnis für Fertigun-

gen mit hohem Mix und geringem Volumen.

Lösungen für das Reflowlöten

NEU! LUFTSTROMSYSTEM

Das neue Luftstromsystem wurde entwickelt, um flussmit-

telkontaminierte Luft aus der Kammer eines Luft-Reflow-

ofens abzusaugen. Das System isoliert den Heiz- und Küh-

labschnitt des Tunnels mit einem zusätzlichen Venturisys-

tem. Es reduziert die Refresh- und Wartungszeit und sorgt

für eine wesentlich sauberere Umgebung.

SCHNELLES ABKÜHLEN

Eine schnelle Umrüstzeit ist ein Schlüsselfaktor für Herstel-

ler mit hohem Mischungsanteil und geringem Volumen.

Fast Cool Down (FCD) ist eine wichtige Option, wenn häu-

fige Produktwechsel vorgenommen werden, insbesondere

beim Wechsel von Profilen von hoher zu niedriger Tempe-

ratur. FCD steuert automatisch einzelne Zonen, um ihren

spezifischen Temperatursollwert zu erreichen.

ECHTER N/LUFT SCHALTER

Der Echte N/Luft-Schalter an einer Stickstoffmaschine

ermöglicht es, für verschiedene Produktionsläufe einfach

zwischen Luft- und Stickstoffdurchfluss zu wechseln. In

einer Stickstoffumgebung wird der Stickstoff rezirkuliert,

um Betriebskosten zu sparen, und bei einer Luftumgebung

saugt das neue Luftstromsystem proaktiv Luft aus der Kam-

mer zur Abluftbox ab.

Diese Option bietet dem Kunden die Kombination aus

einer echten N2-Anlage und einer echten Luft-Anlage.

Photo to be replaced

by Venturi photo

WARTUNG UND ZUGÄNGLICHKEIT

Der patentierte CATHOX™ (Catalytic Thermal Oxidizer) re-

duziert die Wartungsanforderungen drastisch und sorgt

gleichzeitig für eine saubere Prozessumgebung. Flüchti-

ge Verbindungen werden effektiv aus dem Prozess-

tunnel entfernt. Bei der thermischen Oxidation werden

die organischen Dämpfe in Kohlenwasserstoffe umge-

wandelt, die von einem Filter aufgefangen werden. Die

Konstruktion des Ofens sorgt im Wartungsfall für einfa-

chen Zugang, sodass Wartungsarbeiten mit wenigen

Werkzeugen durchgeführt werden können.

NEU! CLOSED-LOOP PPM-REGELUNG

Die PPM-Regelung wurde für den Einsatz in einer Stick-

stoffumgebung mit CATHOX

entwickelt, um einen prä-

zisen PPM-Sollwertbereich zwischen 200 und 2000 PPM

aufrecht zu erhalten. Das geschlossene Regelkreissystem

kann die Werte von 200 PPM bis 500 PPM innerhalb einer

Toleranz von ±100 PPM halten und von 500 PPM bis 2000

PPM innerhalb von 20%. Im Produktionsmodus wird eine

stabile Leiterplattenqualität gewährleistet. Im Leerlauf-

modus wird der Stickstoffverbrauch reduziert und der

PPM-Sollwert wird automatisch wieder erreicht, bevor

die Maschine wieder in Produktion geht.

LEICHT ABNEHMBARE ABLUFTBOX MIT

TEMPERATUR- UND DRUCKÜBERWACHUNG

Die leicht abnehmbare Abluftbox ist Teil einer

Flussmanagementlösung, die für Luft- oder

Stickstoffumgebungen ausgelegt ist. Diese Option ist

einer Alternative zu CATHOX. Die Filter sind

leicht zu entfernen, was die Wartungszeit

auf weniger als zwei Minuten reduziert.

Fortschrittliche Funktionen

und Optionen

www.itweae.com

ITW EAE ist ein Unternehmensbereich von Illinois Tool Works, Inc. Es ist ein Zusammenschluss aller

Hersteller des Unternehmens von Anlagen für elektronische Baugruppen und Technologien zu thermischer

Verarbeitung. Die Gruppe umfasst die Weltklasse-Produkte von MPM, Camalot, Electrovert, Vitronics Soltec

und Despatch.

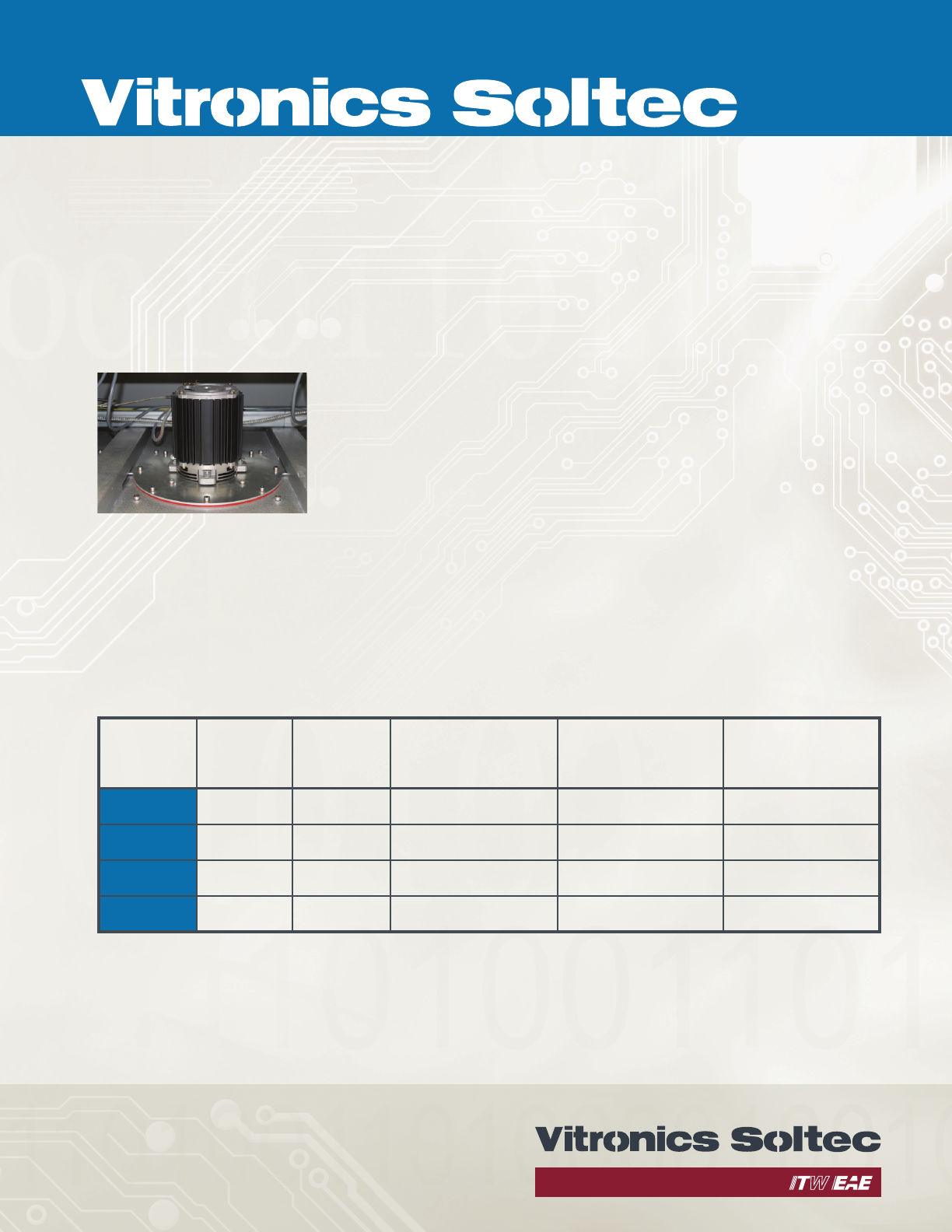

Centurion Spezifikationen

Soldering Solutions

* = Gesamtlänge Sticksto system + 71,0 cm/27,9 in

Modell

Anzahl

Wärme-

zonen

Anzahl

Kühlzonen

Heizlänge

(cm / in)

Kühllänge

(cm / in)

Gesamtlänge

(cm / in)

820A*

8 2 284,0 / 111,8 71,0 / 28,0 415,0 / 163,4

930A*

9 3 319,5 / 125,8 106,5 / 41,9 486,0 / 191,3

1040A*

10 4 355,0 / 139,8 142,0 / 55,9 557,0 / 219,3

1240A*

12 4 426,0 / 167,7 142,0 / 55,9 628,0 / 247,2

Wichtigste Standardmerkmale

Schnellwechsel-Heizungen und

Motorlüfter-Kombination

Automatisches Kettenschmiersystem

Leiterplatten-Tracking-System

Energieverwaltung

CE-Konformität

Wichtigste Optionen

CATHOX patentiertes Flussmittelmanagement für

Standardpasten und Hochleistungspasten

Verbesserte Zonende nition für große Zonentrennung

Erweiterte Kühlregelung

Doppelspur mit unabhängiger Spur-Geschwindig-

keitsregelung

Echter N2/Luft Schalter

Leicht abnehmbare Abluftbox mit

Temperatur- und Drucküberwachung

Schnelle Abkühl-Option (FCD)

MCA-Test (Maschinenfähigkeitsanalyse)

Überprüfung der Systemleistung

Optionen für Nachverfolgung und Konnektivität

Motoren und Heizmodule

Lebenslange Garantie

Sehr zuverlässig
