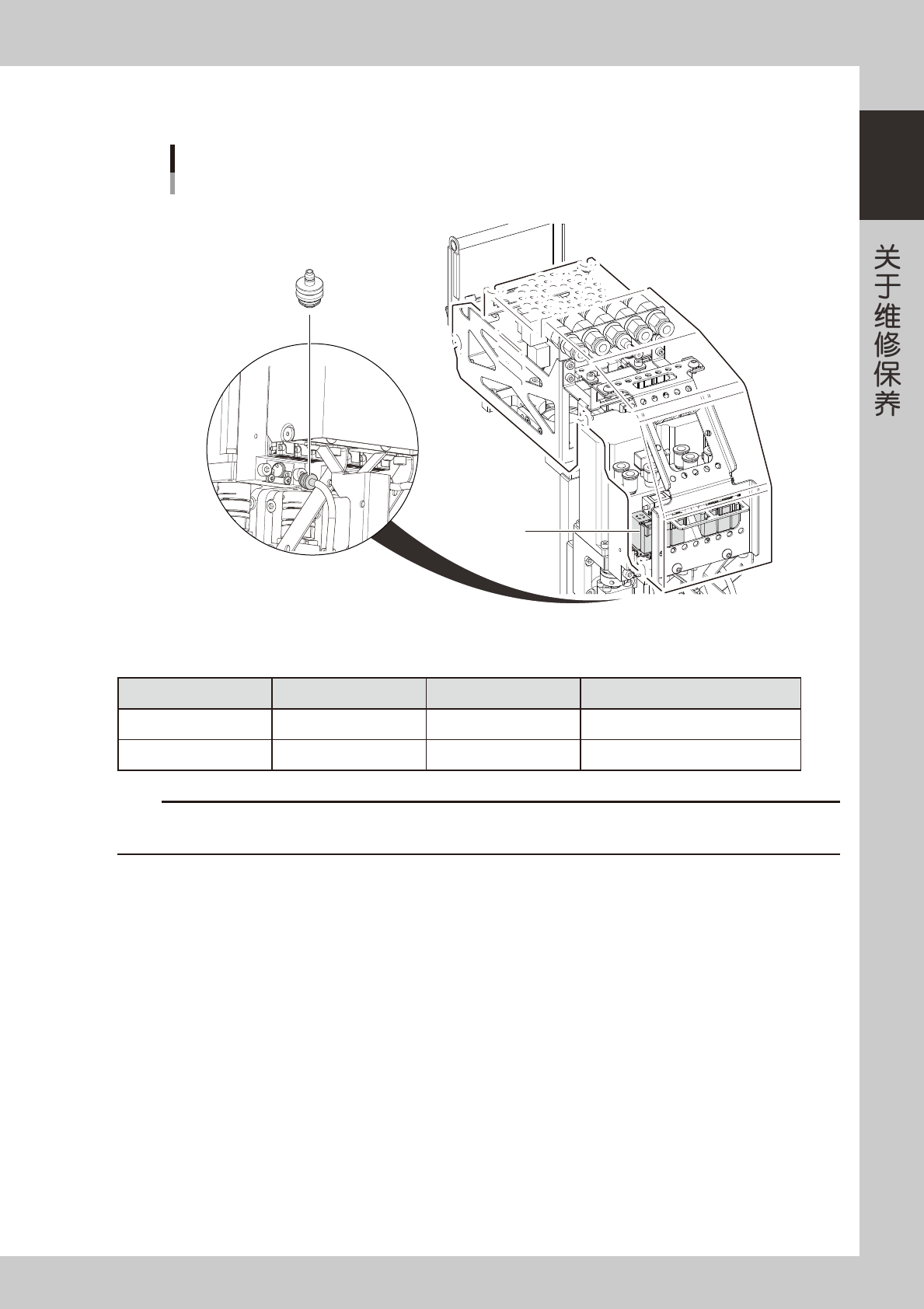

2.3.3 FL 贴装头
切换阀
过滤器侧的接头
需更换的零部件
FL贴装头(此图为拔掉插头、输气管后的图)
55111-N5-00
名称 零部件名 零部件编号 备注
切换阀
VALVE KLF-M7153-00X
过滤器侧的接头
FILTER JOINT KLF-M7155-00X
c
注意
本手册中所记载的零部件 ( 零部件编号 ) 为发行时的零部件 ( 零部件编号 )。零部件编号有不经预告就更改的情况。订购时，请务必
向代理商确认。
1-12
1
2.3.4 全机型通用
名称 零部件名 零部件编号 备注
传送带 ( 传送用 )
BELT, CONVEYOR 1 KLF-M9110-00X
轨道
1
侧、长
1180mm
BELT, CONVEYOR 2 KLF-M9117-00X
轨道
2
侧、长
1256mm
排气站用过滤器
INLINE FILTER KGR-M9934-01X
控制箱防尘过滤网
MEDIA FILTER KLA-M53A9-00X
系统控制箱
控制箱防尘过滤网
FILTER KLA-M53A8-00X
伺服控制箱
机顶风扇用过滤网
FILTER
，
TOP COVER FAN KLF-M130J-00X
电路保护器风扇用过滤网
FILTER, CP, FAN KLF-M115J-00X
背面底座风扇用过滤网
FILTER, REAR BASE FAN KLF-M131J-00X
滤芯
FILTER ELEMENT KLF-M8502-50X
空气滤芯
滤芯
MIST FILTER ELEMENT KLF-M8502-70X
油雾滤芯
真空泵备用套件
PUMP SPARE SET
KLF-M86P0-00X
碗形塞等
c
注意
本手册中所记载的零部件 ( 零部件编号 ) 为发行时的零部件 ( 零部件编号 )。零部件编号有不经预告就更改的情况。订购时，请务必
向代理商确认。
1-13
1

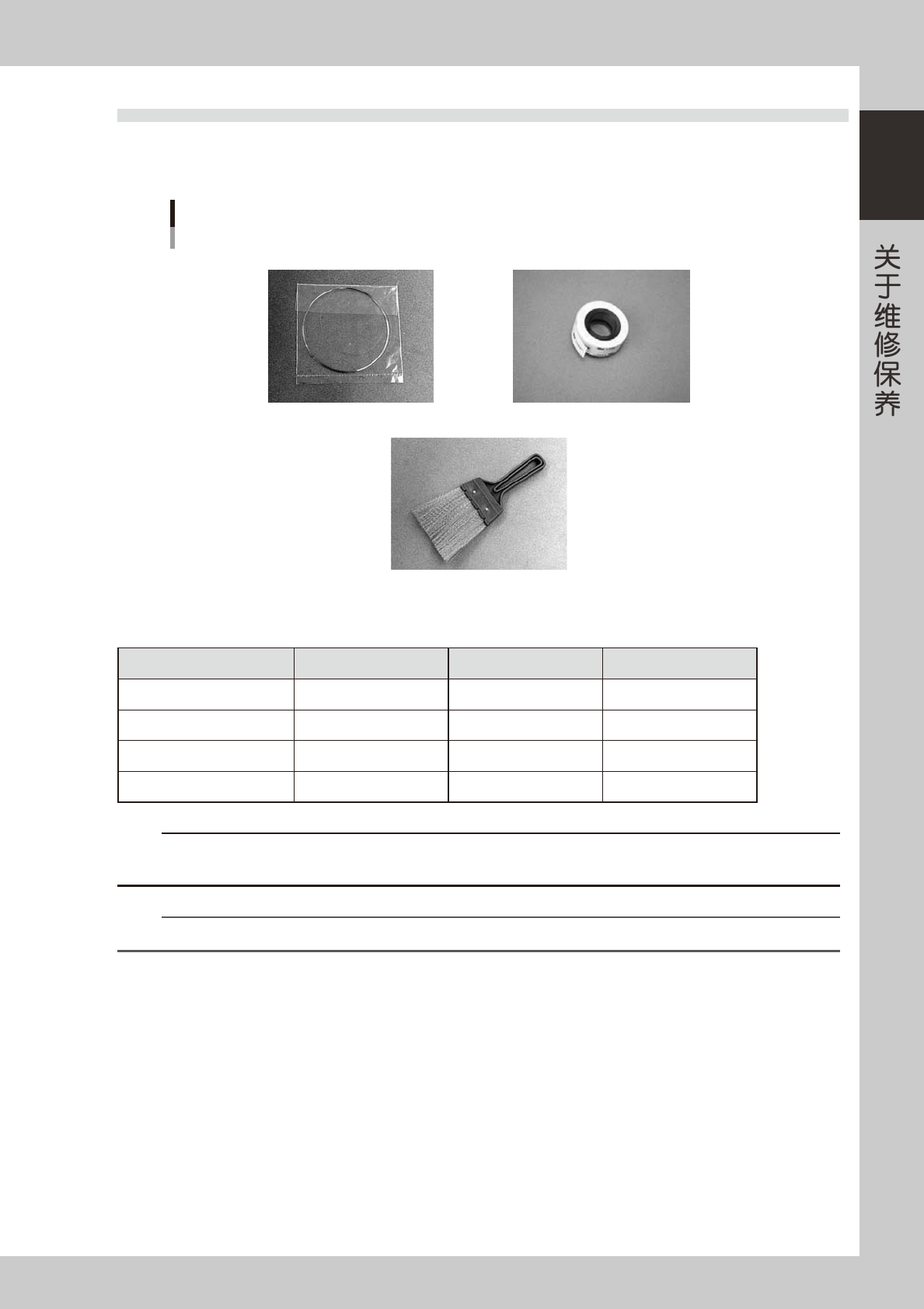

2.4 维修保养工具
2.4.1 清洁工具
清洁工具
随机附件
清洁吸嘴孔用钢丝 清洁吸嘴前端用胶带
清扫送料器用软刷
55104-N5-10
■ 清洁工具列表
随机附件
名称 零部件名 零部件编号 备注
清洁吸嘴孔用钢丝
NEEDLE ASSY KV8-M8883-A0X
清洁吸嘴前端用胶带
TAPE
,
CLEANER KGT-M8895-00X
双面胶
清扫送料器架用软刷
BRUSH, FEEDER KV7-M8880-20X
软刷用挂钩
HOOK KGA-M13B9-00X
c
注意
本手册中所记载的零部件 ( 零部件编号 ) 为发行时的零部件 ( 零部件编号 )。零部件编号有不经预告就更改的情况。订购时，请务必
向代理商确认。
n
要点
使用清洁吸嘴前端用胶带 ( 双面胶 ) 之前，务必先用超声波清洗器 ( 选配 ) 或 IPA 清洗。
