3-42 3 5.2 HS 贴装头 5.2.1 滚珠轴承罩与主轴的清洁与加油 虽然供气状态和实际运转时间会有所不同，但一般 1 年左右需对滚珠轴承罩与主轴进行 1 次清洁与加油。 1 拆卸转塔部。 参照“2.1.1 转塔部的拆卸清洁”拆下转塔部。 c 注意 务必给拆下的转塔部作上记号，以便再装回原来的位置。 2 清洁滚珠轴承罩。 用棉棒擦去滚珠轴承罩上的脏污。 55378-N5-10 3 清洁主轴。 用棉棒擦去主轴的尘屑与槽部的脏污润滑…
3-41
3
4
拆卸维护用螺栓。
1. 降下所有贴装头之后，将六角扳手 (2) 插入右
图所示的孔中，使贴装头保持下降状态。
2. 用六角扳手 (2.5) 拆下右图所示的维护用螺栓。
55336-N5-10
c
注意
请降下贴装头之后谨慎操作，因为磁性工具等碰触线性标尺
部，可能会损坏线性标尺。
5
清洗花键轴内部。
1. 将清洗工具的喷嘴插入花键轴。
2. 注入 IPA 清洗花键轴的空气通道。
55337-N5-00
6
对花键轴的空气通道进行喷气。
1. 将喷气工具 ( 选购件 ) 插在气源插口上。
2. 用无尘布挡在花键轴的前端后，用喷气工具对
花键轴内进行喷气。
3. 确认不再有脏污流到花键轴前端的无尘布上后，
安装维护用螺栓。
55338-N5-00
c
注意
排出的气体可能会吹到面部，务必佩戴防护眼镜。
7
反复进行上述操作。
反复 Step4 〜 Step6 的操作，清洗所有贴装头的花
键轴内部。
8
将输气管和吸嘴装回原位。

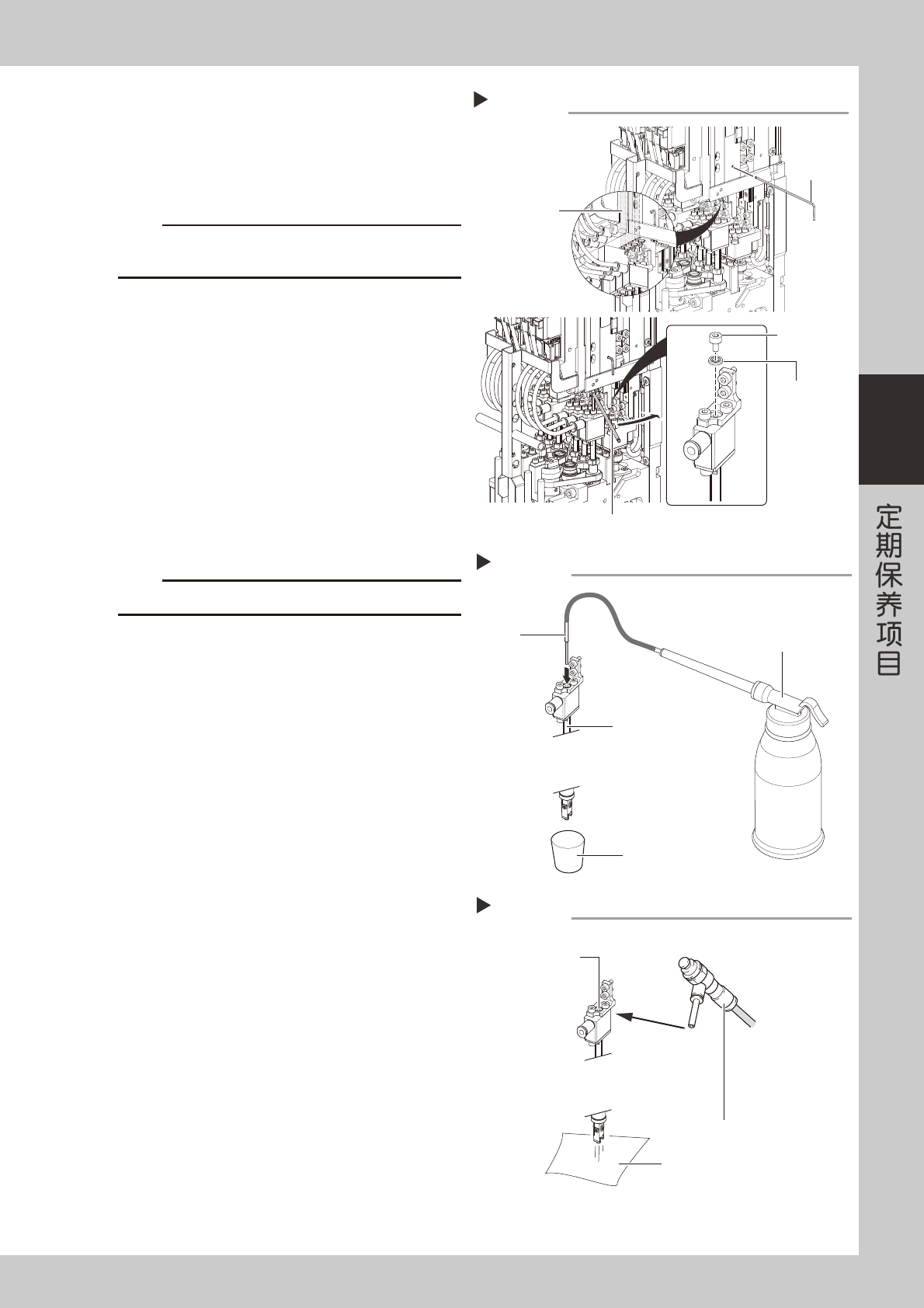

拆卸维护用螺栓
Step 4
维护用螺栓
密封圈
六角扳手(2)
线性标尺
六角扳手(2.5)
清洗花键轴
Step 5
喷嘴
花键轴
塑料泵
纸杯等容器
对花键轴内进行喷气
Step 6
从此孔进行喷气
喷气工具
无尘布等
3-42
3
5.2 HS 贴装头
5.2.1 滚珠轴承罩与主轴的清洁与加油
虽然供气状态和实际运转时间会有所不同，但一般 1 年左右需对滚珠轴承罩与主轴进行 1 次清洁与加油。
1
拆卸转塔部。
参照“2.1.1 转塔部的拆卸清洁”拆下转塔部。
c
注意
务必给拆下的转塔部作上记号，以便再装回原来的位置。
2
清洁滚珠轴承罩。
用棉棒擦去滚珠轴承罩上的脏污。
55378-N5-10
3
清洁主轴。
用棉棒擦去主轴的尘屑与槽部的脏污润滑油。
55379-N5-10
4
给主轴加润滑油。
边转动主轴，边在槽部从上向下约 10mm 的范围内
涂抹指定的润滑油 (LG2)。
5
擦去多余的润滑油。
用棉棒从主轴的槽部擦去溢出的多余润滑油。
6
将转塔部装回原位。
参照“2.1.1 转塔部的拆卸清洁”安装转塔部。

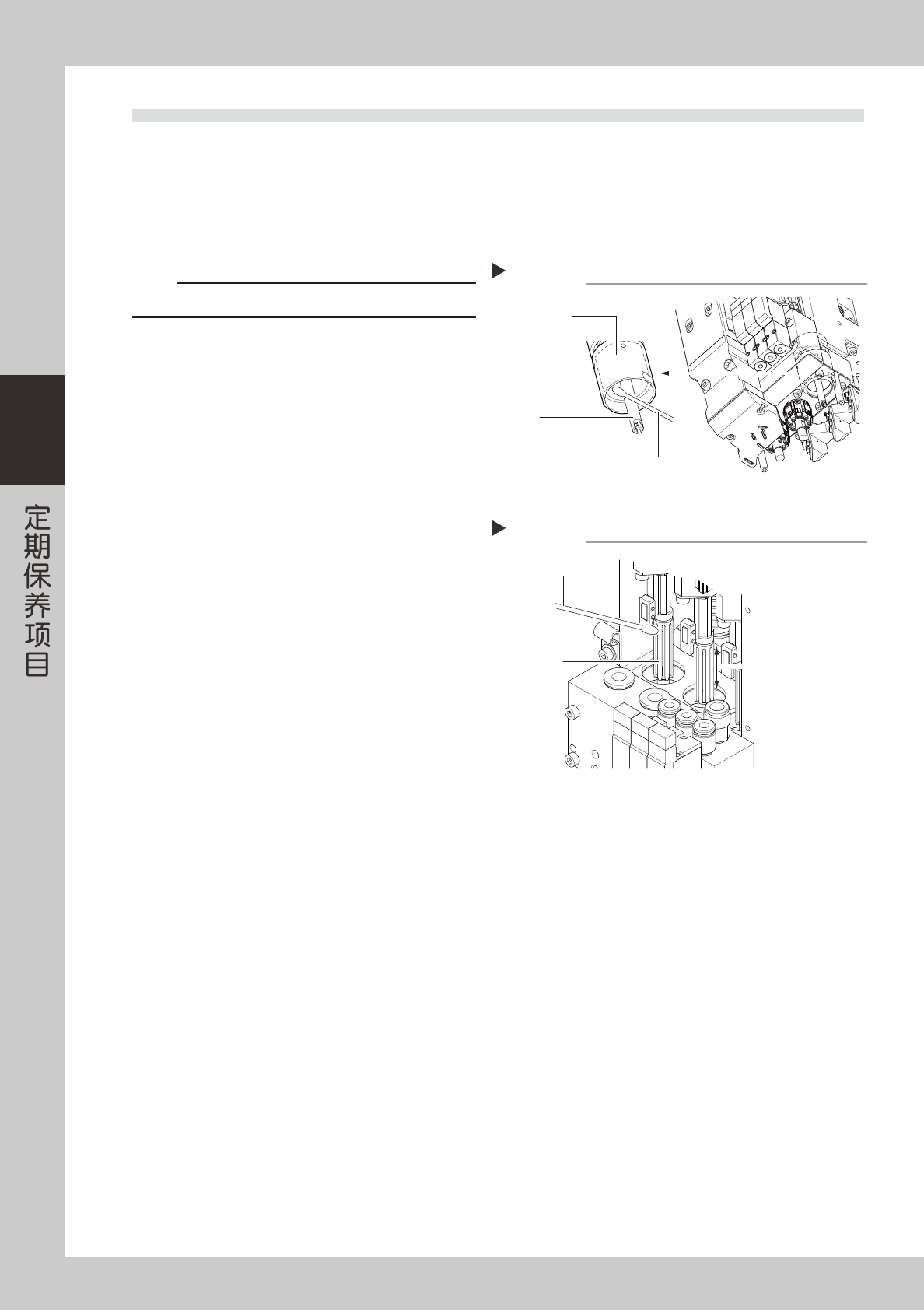

清洁滚珠轴承罩
Step 2
滚珠轴承罩
(内侧上下各1处)
主轴
棉棒
清洁主轴与涂抹润滑油
Step 3, 4
主轴
润滑油涂抹范围
棉棒
3-43
3

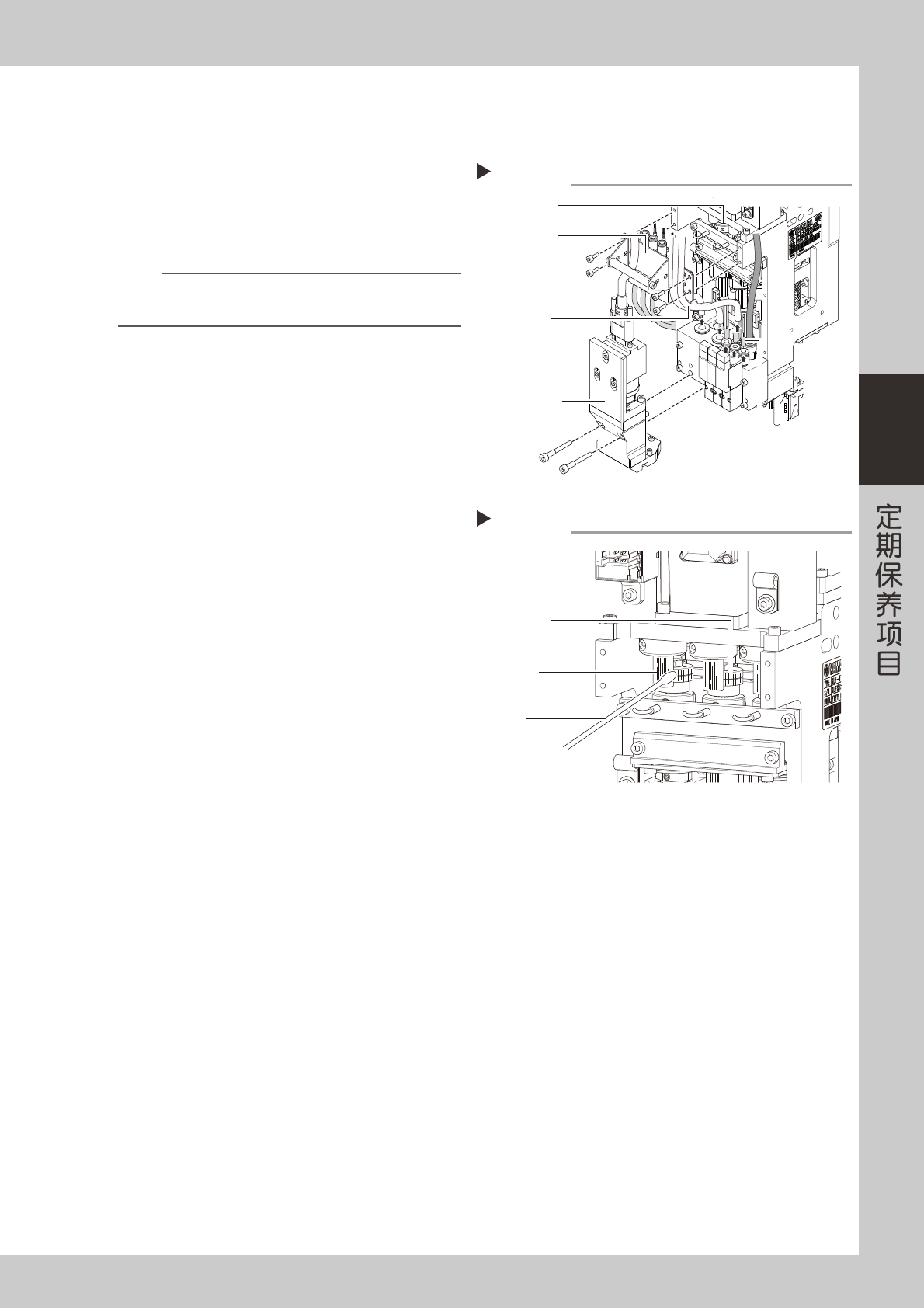

5.2.2 剪式齿轮的清洁与加油
一般，1 年左右需对剪式齿轮进行 1 次清洁与加油。
1
拆卸输气管等部件。
1. 拔下 3 根黄色与 3 根透明的输气管。
2. 用六角扳手拆下输气管导架的 4 根固定螺栓。
55380-N5-10
n
要点
如果受侧面视觉相机的阻挡不便清洁剪式齿轮时，可以拆下
侧面视觉相机 ( 拆下 2 根固定螺栓 )。
2
清洁剪式齿轮。
边转动 R 轴，边用棉棒擦去剪式齿轮的尘屑与脏污
润滑油。
55381-N5-00
3
给剪式齿轮加润滑油。
1. 用棉棒或手指蘸上指定的润滑油 (LG2) 涂抹在
小齿轮上。
2. 转动 R 轴，直到整个剪式齿轮布满润滑油。
4
擦去多余的润滑油。
用棉棒擦去溢出的多余润滑油。
5
将拆下的部件装回原位。
按照 Step1 的相反步骤将拆下的部件装回原位。
拆卸输气管等部件
Step 1
输气管导架
剪式齿轮
侧面视觉相机
输气管
(黄色)
输气管
(透明)
清洁剪式齿轮
Step 2
剪式齿轮
小齿轮
棉棒
