5-3 5 2.1.2 2 梁机型 X轴的加油位置 (2梁机型) 滚珠丝杆、导轨 润滑油枪 ： 用手涂抹 ： X轴滚珠丝杆部 X轴导轨部 上侧润滑油注油嘴 X轴导轨部 下侧润滑油注油嘴 加油部位 加油位置 频率 加油方法 滚珠丝杆 1 ( 各工作台 ) 1次/月 润滑油枪 ： 标准枪嘴 导轨 3 ( 各工作台 ) 1次/月 润滑油枪 ： 标准枪嘴 55505-N5-00

100%1 / 160
5-2
5
2.加油位置与加油频率 ( 贴片机 )

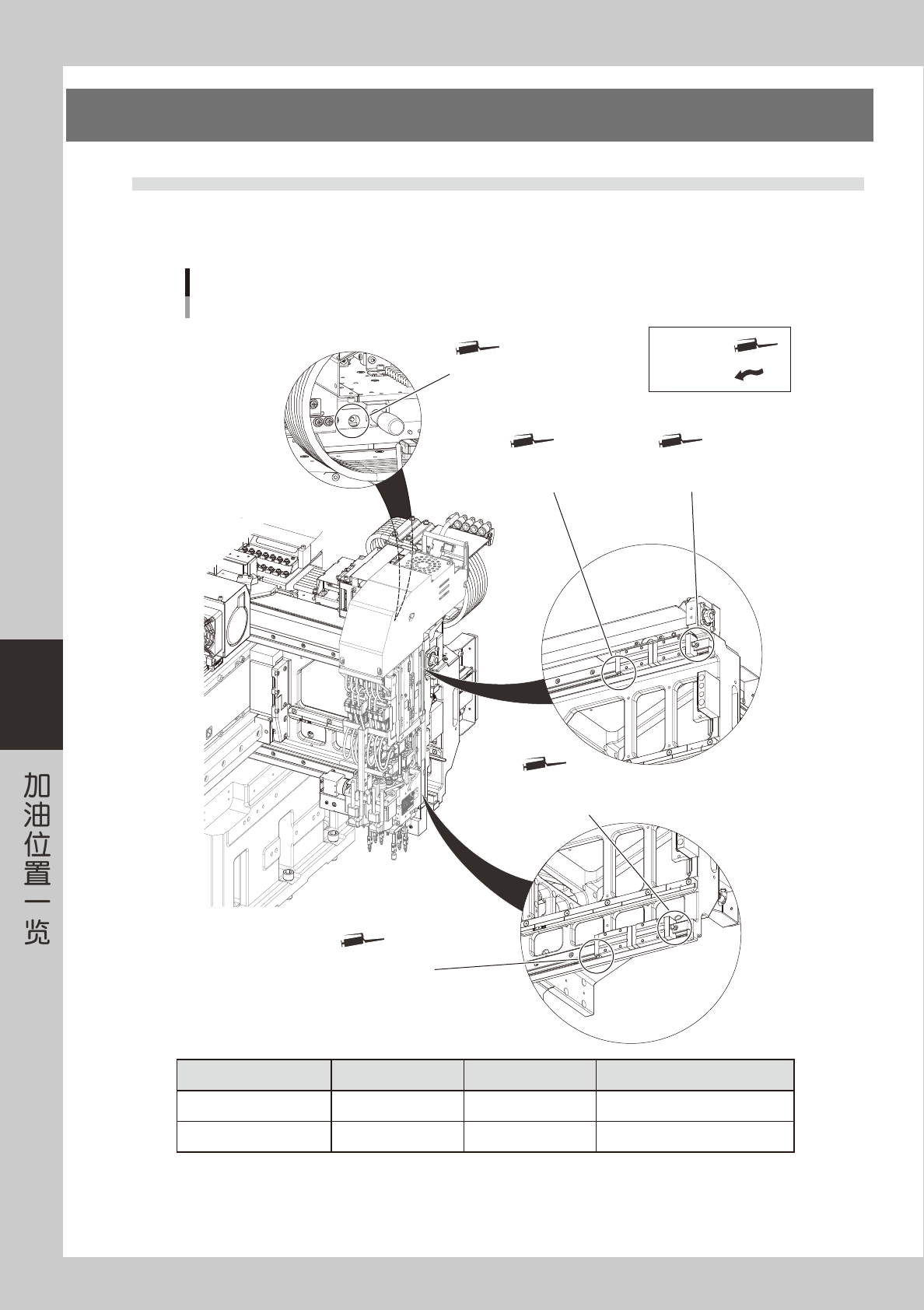

2.1 X 轴
2.1.1 4 梁机型
X轴的加油位置 (4梁机型)
滚珠丝杆、导轨
润滑油枪 ：
用手涂抹 ：
X轴滚珠丝杆部
X轴导轨部
上侧润滑油注油嘴
X轴导轨部
下侧润滑油注油嘴
X轴导轨部
上侧润滑油注油嘴
X轴导轨部
下侧润滑油注油嘴
加油部位 加油位置 频率 加油方法
滚珠丝杆
1
( 各工作台 ) 1次/月 润滑油枪 ：弯折型枪嘴
导轨
4
( 各工作台 ) 1次/月 润滑油枪 ：弯折型枪嘴
55501-N5-00
5-3
5

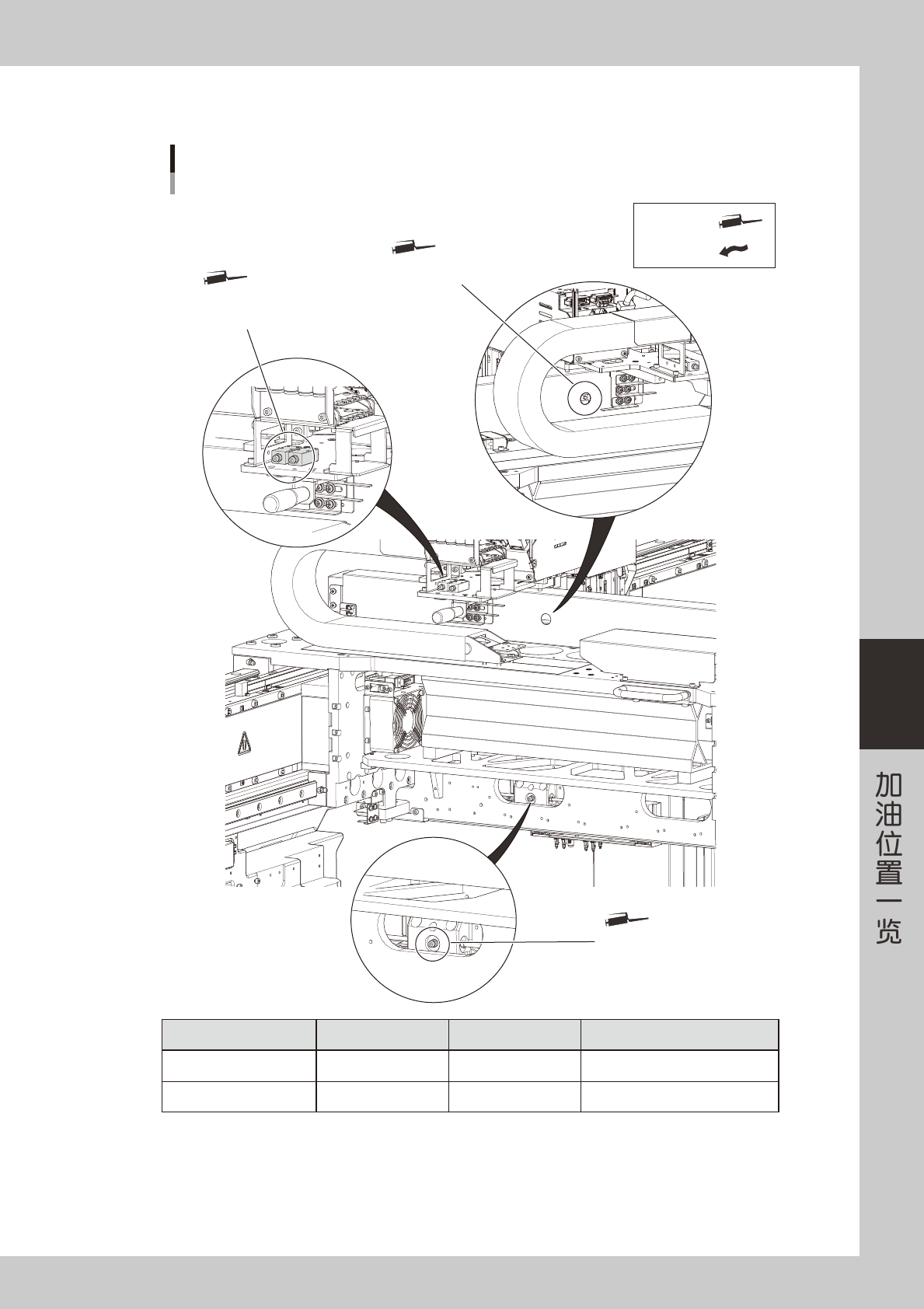

2.1.2 2 梁机型
X轴的加油位置 (2梁机型)
滚珠丝杆、导轨
润滑油枪 ：
用手涂抹 ：
X轴滚珠丝杆部
X轴导轨部
上侧润滑油注油嘴
X轴导轨部
下侧润滑油注油嘴
加油部位 加油位置 频率 加油方法
滚珠丝杆
1
( 各工作台 ) 1次/月 润滑油枪 ：标准枪嘴
导轨
3
( 各工作台 ) 1次/月 润滑油枪 ：标准枪嘴
55505-N5-00
5-4
5

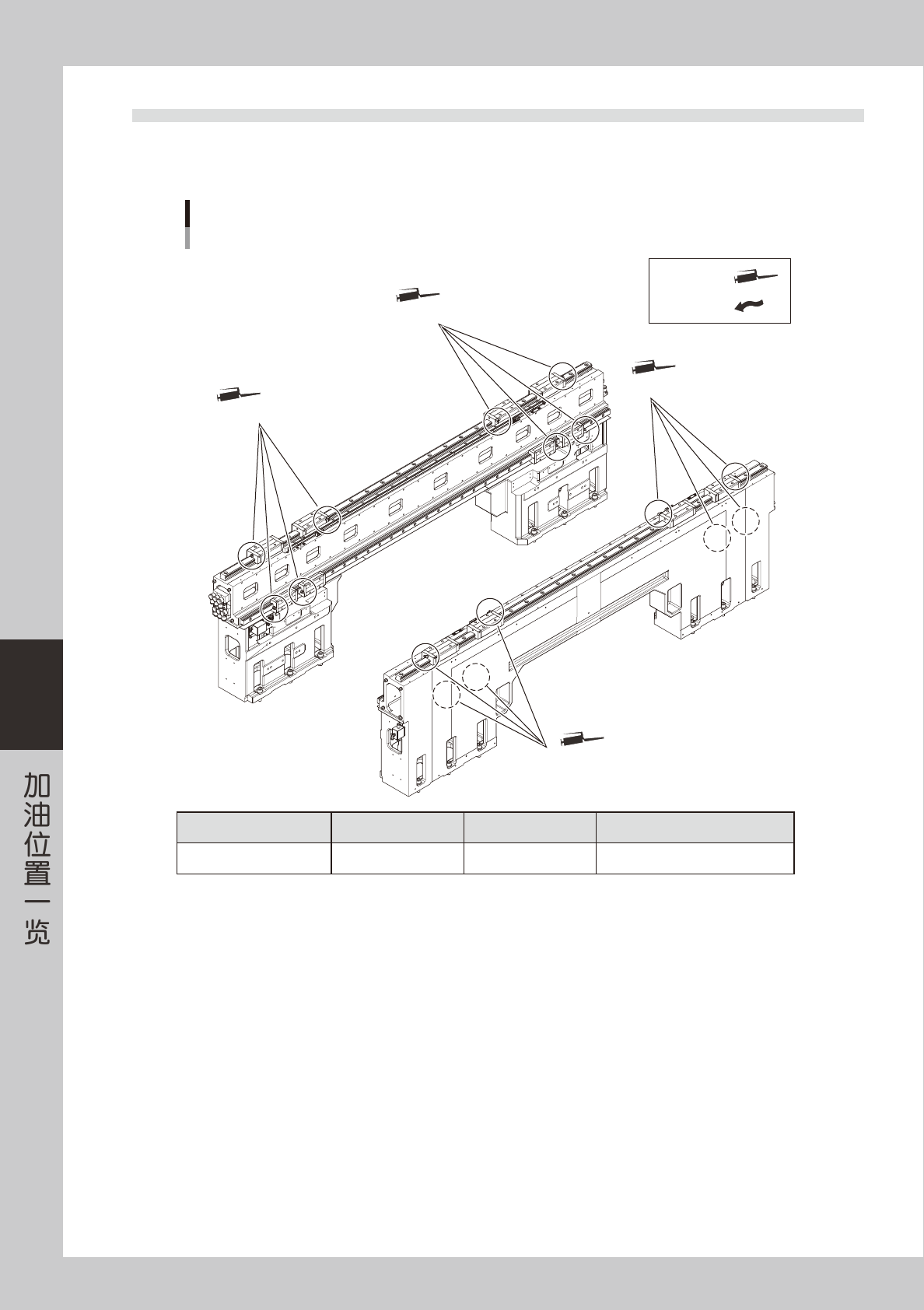

2.2 Y 轴
2.2.1 4 梁机型
Y轴的加油位置 (4梁机型)
导轨
润滑油枪 ：
用手涂抹 ：
Y轴导轨部 (D工作台)
Y轴导轨部 (C工作台)
Y轴导轨部 (B工作台)
Y轴导轨部 (A工作台)
加油部位 加油位置 频率 加油方法
导轨
4
( 各工作台 ) 1次/月 润滑油枪 ：标准枪嘴
55502-N5-00
