5-1 1 5 3.2 AH 轴 AH轴的加油位置 导轨、滚珠导杆、齿条 润滑油枪 ： 用手涂抹 ： AH轴导轨部 AH轴滚珠导杆部 齿条部 齿条部 AH轴滚珠导杆部 加油部位 加油位置 频率 加油方法 导轨 2 1 次 / 6 个月 润滑油枪 ： 弯折型枪嘴 滚珠导杆 2 1 次 / 6 个月 用 手涂 抹 齿 条 2 1 次 / 6 个月 用 手涂 抹 55510-N5-00
5-10
5
3.加油位置与加油频率 (cATS)

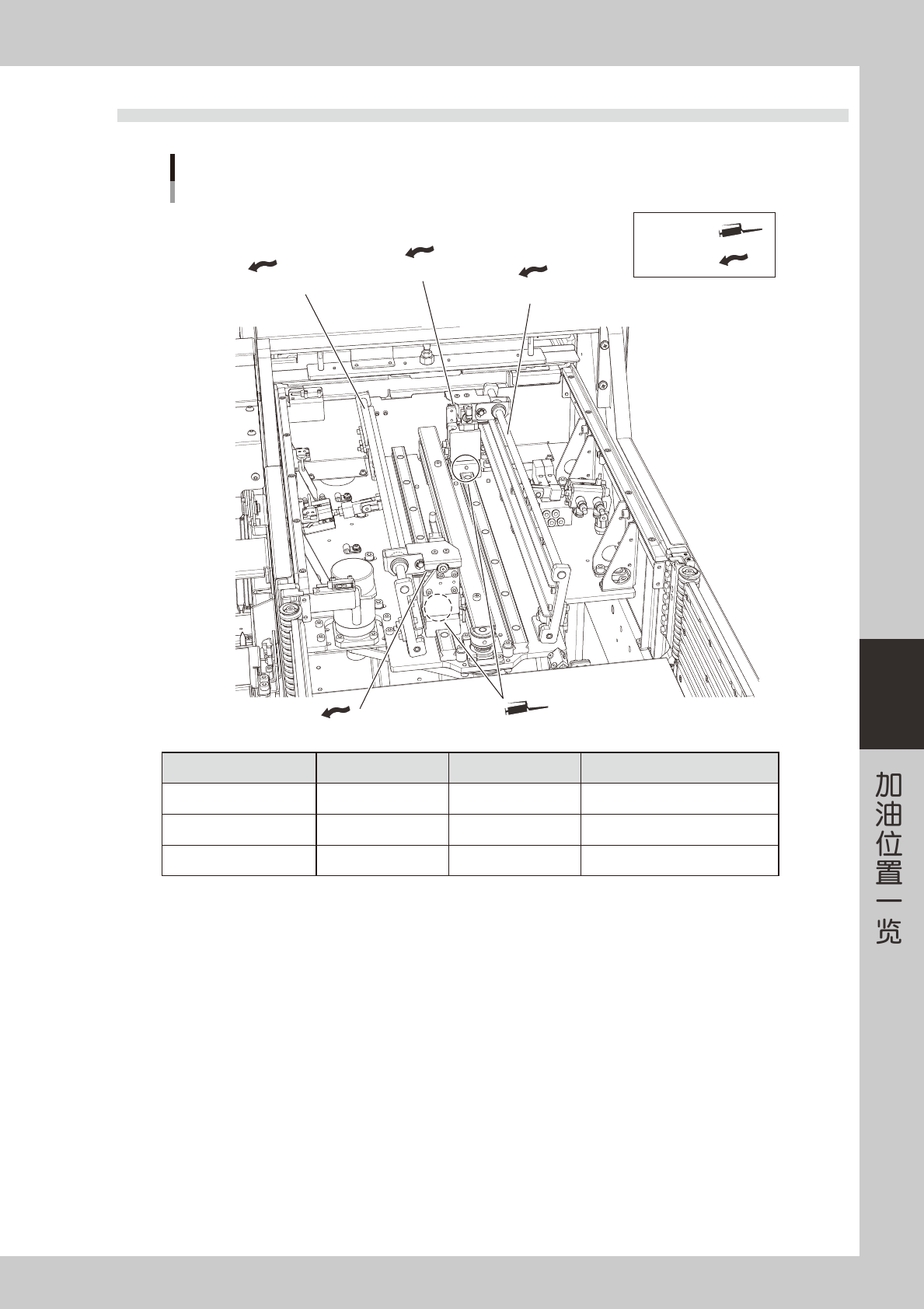

3.1 AZ 轴
AZ轴的加油位置
滚珠丝杆、导轨
润滑油枪 ：
用手涂抹 ：
AZ轴滚珠丝杆部
AZ轴导轨部
润滑油注油嘴
AZ轴导轨部
润滑油注油嘴
加油部位 加油位置 频率 加油方法
滚珠丝杆
1 1
次
/
月 用手涂抹
导轨 4
1
次
/
月 润滑油枪 : 弯折型枪嘴
55509-N5-00
5-11
5

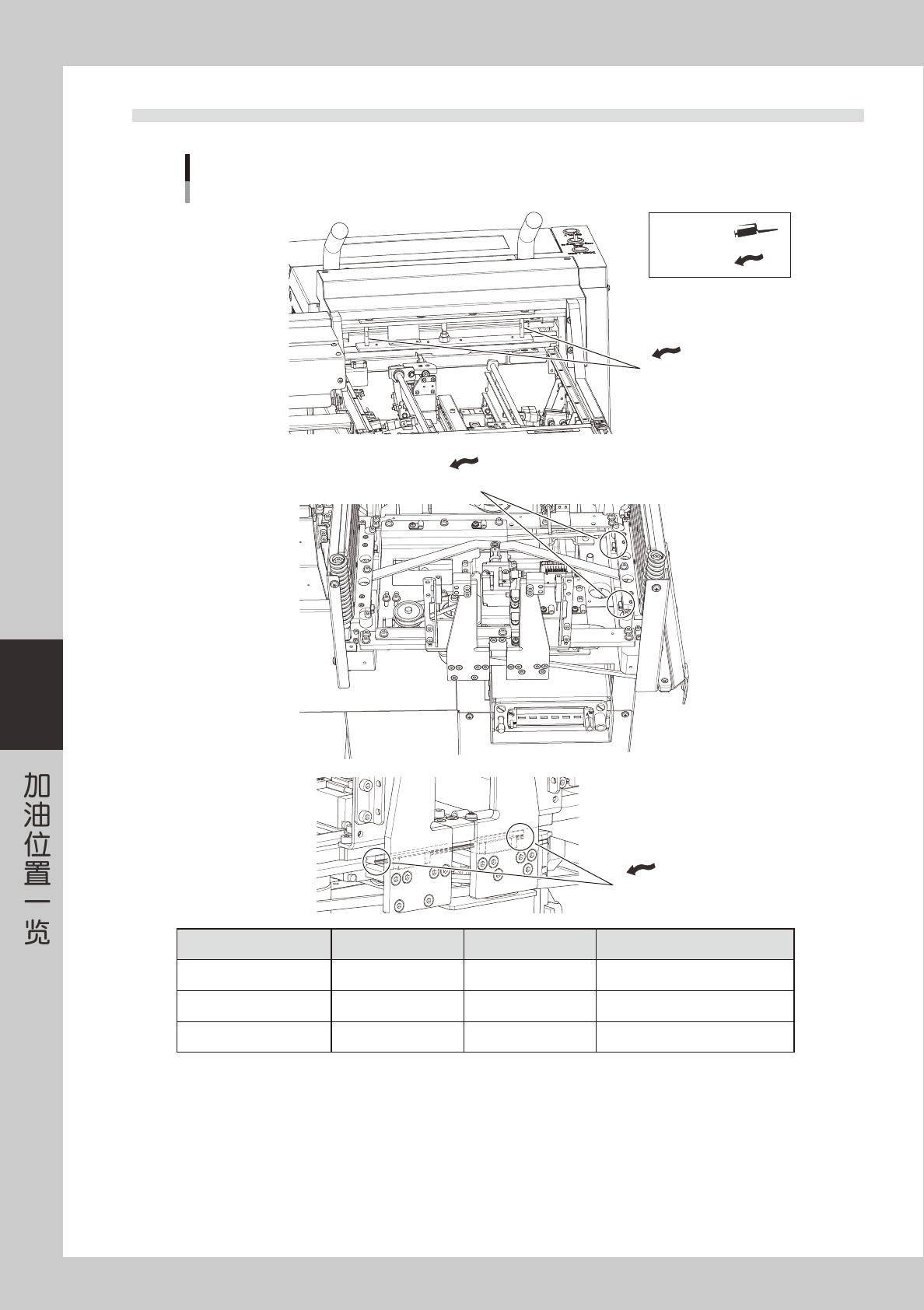

3.2 AH 轴
AH轴的加油位置
导轨、滚珠导杆、齿条
润滑油枪 ：
用手涂抹 ：
AH轴导轨部
AH轴滚珠导杆部
齿条部
齿条部
AH轴滚珠导杆部
加油部位 加油位置 频率 加油方法
导轨
2 1
次
/ 6
个月 润滑油枪 ：弯折型枪嘴
滚珠导杆
2 1
次
/ 6
个月 用手涂抹
齿条 2
1
次
/ 6
个月 用手涂抹
55510-N5-00
5-12
5

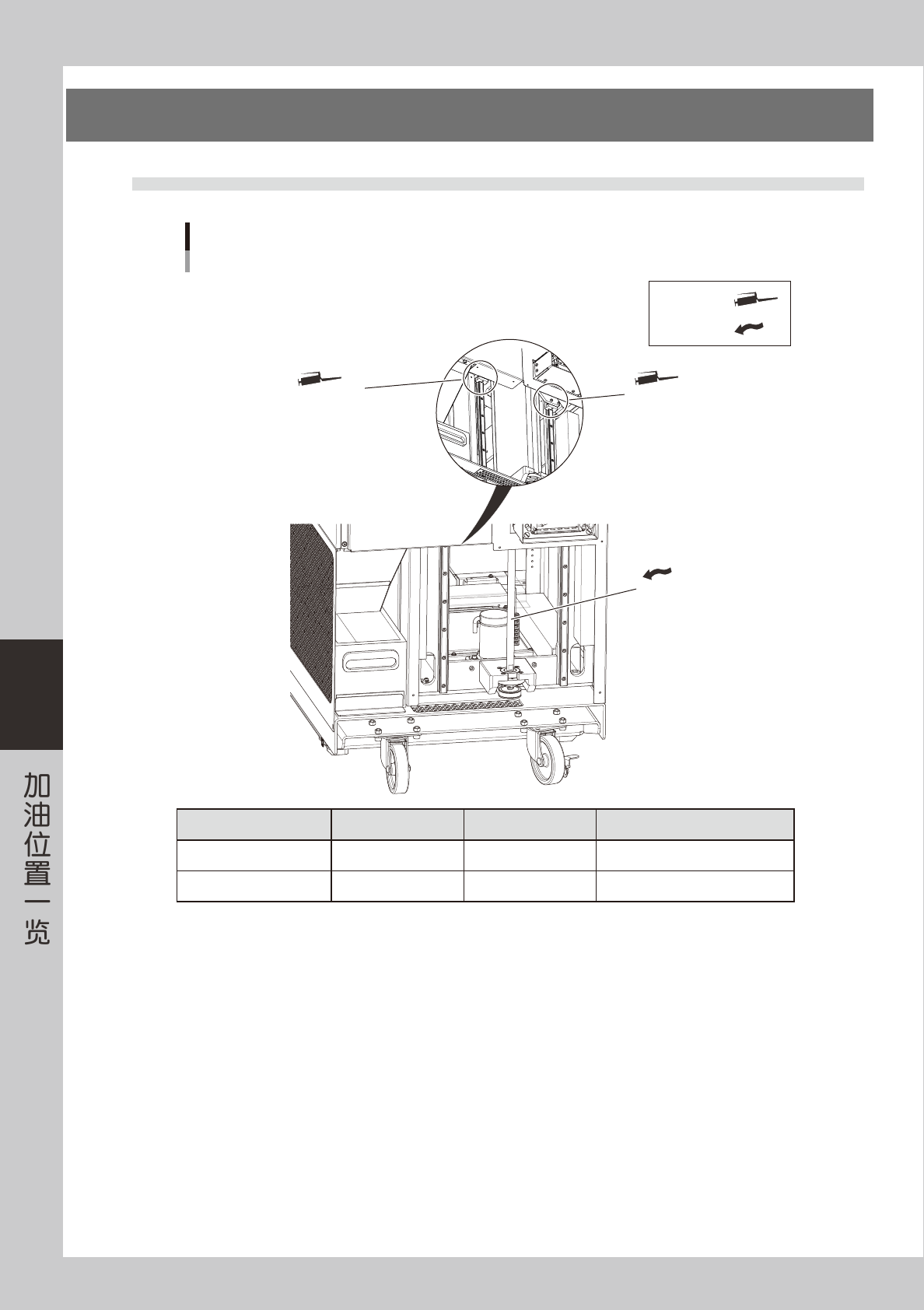

3.3 吸附台、其它
吸附台、其它
导轨、滚珠导杆
润滑油枪 ：
用手涂抹 ：
载料箱轴部的
滚珠导杆
吸附台部的导轨
上下导板部的导轨
加油部位 加油位置 频率 加油方法
吸附台部的导轨
4 1
次
/ 6
个月 用手涂抹
载料箱轴部的滚珠导杆
2 1
次
/ 6
个月 用手涂抹
上下导板部的导轨 2
1
次
/ 6
个月 用手涂抹
55511-N5-00
