3-7 3 ■ FL 贴装头 e 1 拆卸吸嘴。 按下紧急停机按钮后，用手拆下需要更换弹簧片的 吸嘴。 c 注意 配备吸嘴交换站时，务必使所有吸嘴被放回吸嘴交换站。 2 拆卸弹簧片。 用六角扳手 (1.5) 拆下弹簧片的装配螺钉。 55360-N5-00 c 注意 请勿拆卸固定吸嘴基座的螺钉。 3 安装新的弹簧片。 边向上按住弹簧片，边连同吸嘴臂组件一起用六角 扳手 (1.5) 拧紧装配螺钉。 55361-N5-00 c 注意 务必平行…
3-6
3
8
固定吸嘴轴。
安装弹簧、固定块，固定吸嘴轴。
9
调整主轴切槽的朝向。
如右图所示，将转塔安装用夹具对准主轴插入之后
转动，使主轴的切槽朝向正面 ( 从正下方看时，主
轴切槽为时钟 12 点时的位置 )。
55395-N5-00
0
安装转塔安装用夹具。
将转塔安装用夹具的切槽对准转塔的定位针插入，
使夹具上的“F”字母正好位于起始贴装头与末尾
贴装头之间。
55396-N5-00
q
将转塔安装在主轴上。
使转塔安装用夹具上的“F”字母对齐主轴切槽之后，
插入转塔。
55397-N5-00
w
拔出转塔安装用夹具。
e
安装弹簧座。
按照与 Step1 相反的步骤安装弹簧座。
r
确认转塔的安装状态。
用手将转塔向左右两个方向各旋转 1 周。如果旋转
过程中被挂时，必须再次拔出转塔。确认固定块的
位置之后，再次从 Step9 开始重新安装转塔。

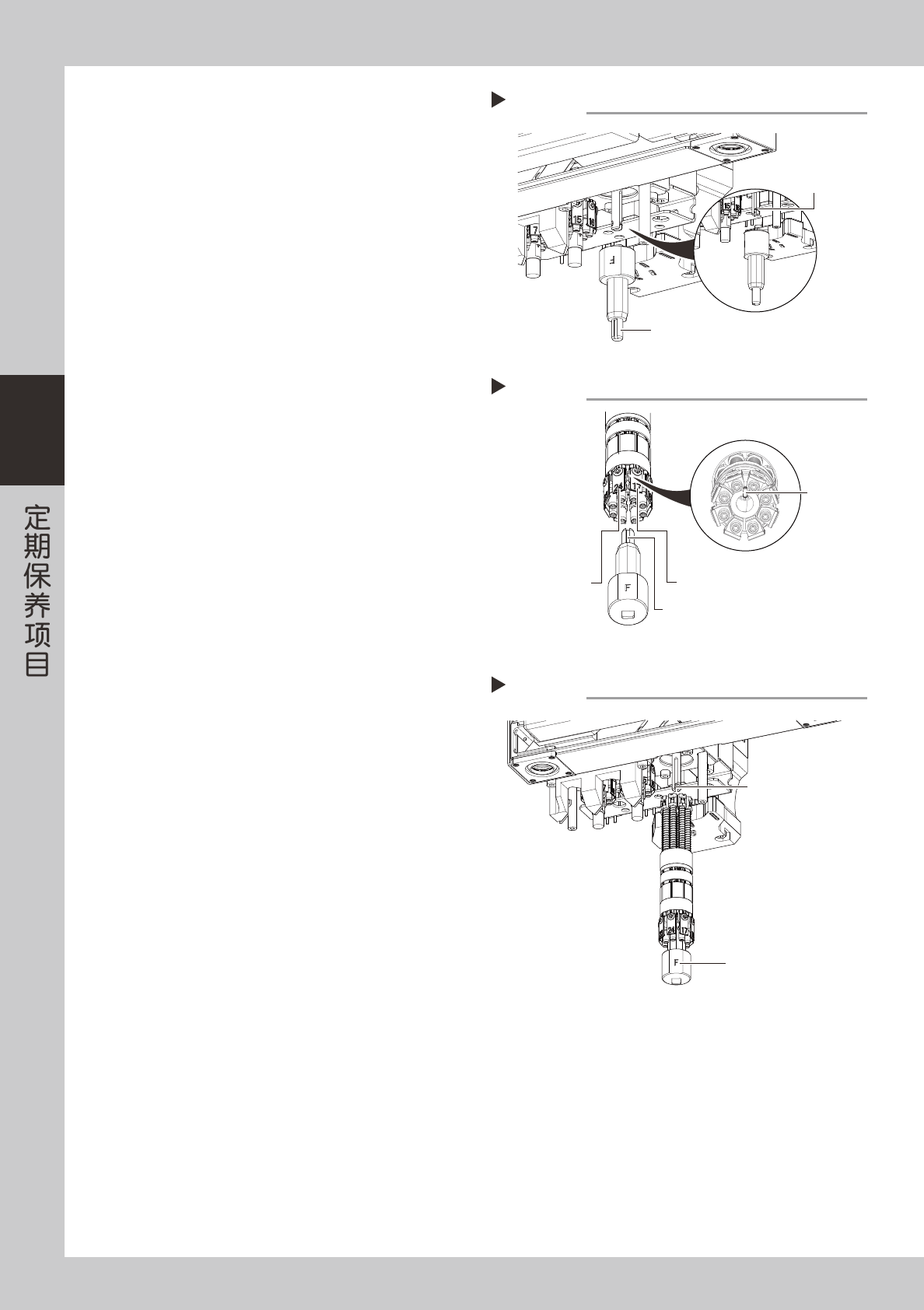

调整主轴切槽的朝向
Step 9
主轴切槽
转塔安装用夹具
插入夹具
Step 10
定位针
起始贴装头
末尾贴装头
切槽
安装转塔
Step 11
主轴切槽
“F”刻印
3-7
3
■ FL 贴装头
e
1
拆卸吸嘴。
按下紧急停机按钮后，用手拆下需要更换弹簧片的
吸嘴。
c
注意
配备吸嘴交换站时，务必使所有吸嘴被放回吸嘴交换站。
2
拆卸弹簧片。
用六角扳手 (1.5) 拆下弹簧片的装配螺钉。
55360-N5-00
c
注意
请勿拆卸固定吸嘴基座的螺钉。
3
安装新的弹簧片。
边向上按住弹簧片，边连同吸嘴臂组件一起用六角
扳手 (1.5) 拧紧装配螺钉。
55361-N5-00
c
注意
务必平行安装弹簧片。
4
安装吸嘴。
5
确认安装状态。
1. 确认弹簧片与滚轮之间没有间隙。
2. 用手反复装卸吸嘴数次，确认没有松动。
c
注意
配备吸嘴交换站时，务必将所有吸嘴放回吸嘴交换站。

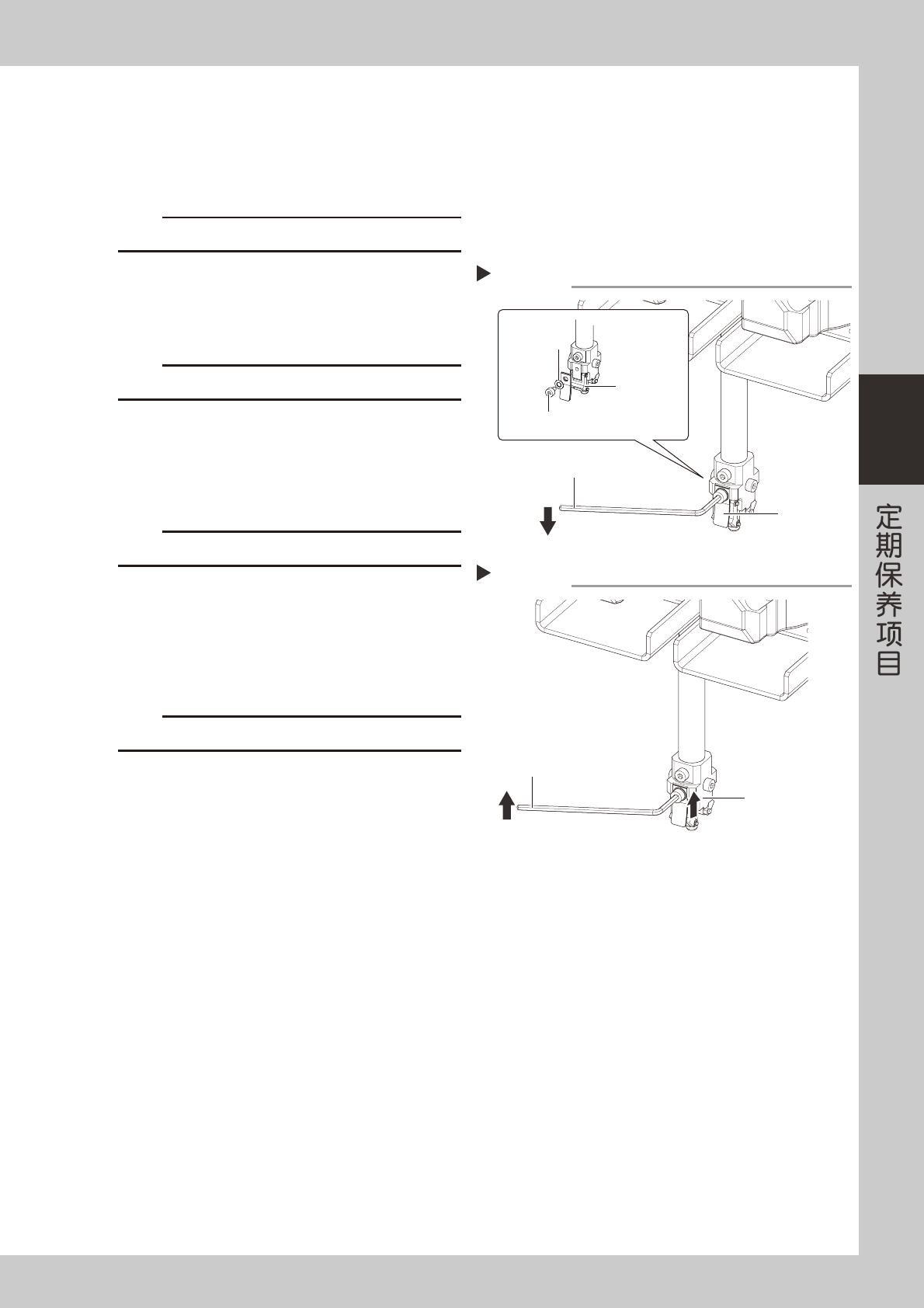

拆卸弹簧片
Step 2
六角扳手
弹簧片
弹簧片装配螺钉
垫圈
吸嘴臂组件
安装弹簧片
Step 3
六角扳手
向上按住弹簧片
3-8
3

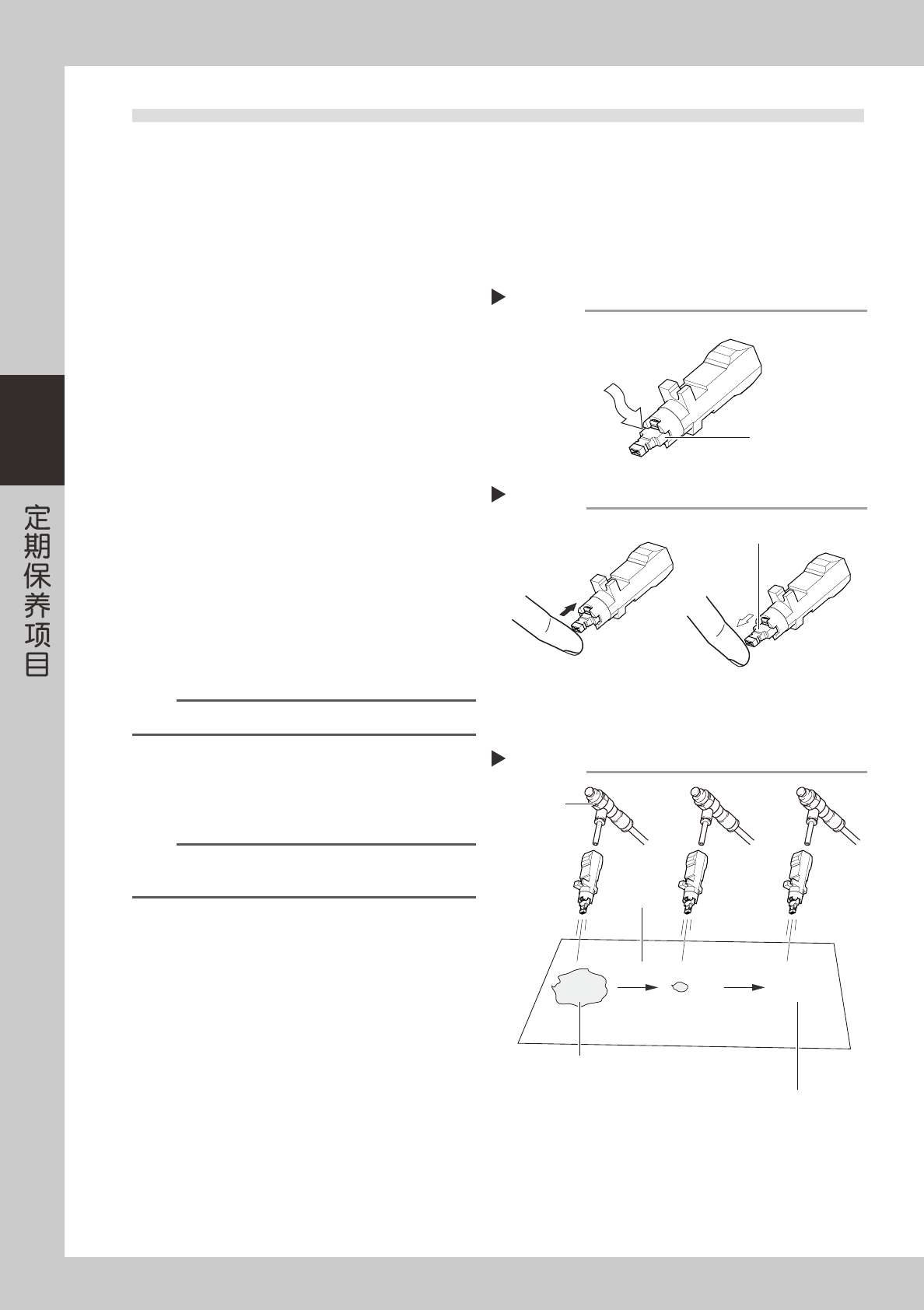

1.2 吸嘴的清洁
下面，介绍 Type50X 系列吸嘴的清洁方法。Type51X 系列与 Type60X 系列吸嘴的清洁方法也与之相同。
1.2.1 吸嘴回弹部的清洁
e
1
拆卸吸嘴。
按下紧急停机按钮后，从贴装头上拆下吸嘴。为保
障作业安全，务必将贴片机置于紧急停机状态。
2
清洁回弹部。
在回弹部涂上 IPA ( 异丙醇 ) 或乙醇后，反复进行
回弹动作数次清洁回弹部。清洁完后，用喷气工具
将 IPA 或乙醇完全吹干。
3
给回弹部加油。
用精密螺丝刀向回弹部滴入少量的涡轮机油
( 能渗入即可 )。
55304-N5-00
4
确认回弹动作。
反复进行回弹动作数次，使涡轮机油渗入回弹部。
再用无尘纸擦去吸嘴上多余的油。
55305-N5-00
5
去除多余的油。
用喷气工具分别从吸嘴前端方向和安装方向对吸嘴
内部各喷气 5 秒钟左右。此操作需反复进行 3 次左
右，以便彻底去除吸嘴内残留的多余涡轮机油。
n
要点
回弹部只需一层油膜左右的油即可。
6
确认残留油的去除状态。
用一般市面销售的去油纸等，确认吸嘴内残留油的
去除状态。
n
要点
一般，只要进行了 Step5 的操作，应该就能完全去除多余的油，
如果还有油残留，可以再次喷气排除。
55306-N5-00
7
将吸嘴装回或放回原位。
再次确认吸嘴中确实没有残留油后，将吸嘴装回贴
装头或放回吸嘴交换站。
确认残留油
Step 6
初次用喷气工具喷气5秒左右，
便会有油从吸嘴前端流出。
反复从前端和安装端各喷气约5秒。
直至不再有油流出，便可结束此操作。
去油纸
喷气工具
确认回弹动作
Step 4
吸嘴回弹部 (前端)
给回弹部加油
Step 3
回弹部
用精密螺丝刀加入
少量涡轮机油
